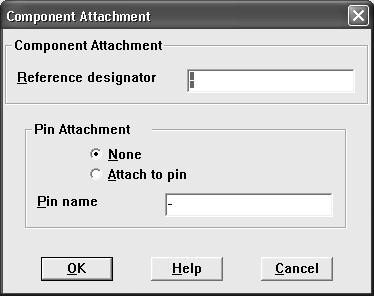

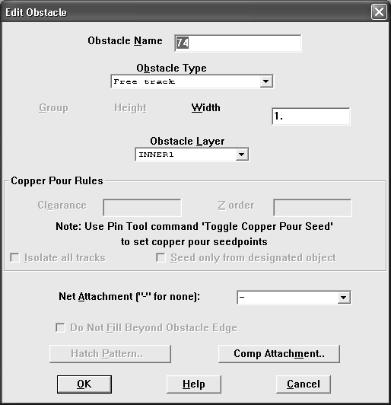

Рис. 12. Задание параметров контура ПП (а) и области металлизации, подсоединенной к выводу компонента (б)

(окончание)

Обратите внимание, что пунктирным прямоугольником выделяется область DRC Box, внутри которой по команде Auto>Design Rule Check (DRC) проверяется соблюдение технологических ограничений и по другим командам меню Auto выполняется ряд команд автотрассировки. Для перемещения этой области выбирается команда View>DRC Box и затем производится щелчок левой кнопки мыши. После этого область DRC Box перемещается вместе с курсором, не изменяя своих размеров. Для изменения ее размеров после выбора команды View>Zoom DRC/Route Box нажимается и удерживается левая кнопка мыши и затем движением курсора наносится прямоугольная область. Наиболее естественно, когда граница области DRC/Round Box совпадает с контуром ПП.

Размещение компонентов выполняется в OrCAD Layout вручную, по очереди выбирая, перемещая, поворачивая и пе-

27

ремещая компоненты на поверхности наружного слоя ПП и перемещая пленарные компоненты на противоположную сторону. В автоматическом или интерактивном режимах размещение компонентов выполняется по командам Auto>Place.

Трассировка проводников проводится в ручном режиме с помощью команд Tool>Track>Select Tool и Track Segment

или в интерактивном режиме с помощью команд

Auto>Autoroute (Autopath Route Mode, Shove Track Mode, Edit Segment Mode ). При интерактивной трассировке выпол-

няется текущий контроль соблюдения допустимых зазоров, если включен режим Online DRC

3. ЛАБОРАТОРНОЕ ЗАДАНИЕ

Разработать печатную плату в графическом редакторе OrCAD Layout, используя схему электрическую принципиальную из лабораторной работы №2.

4. УКАЗАНИЯ ПО ОФОРМЛЕНИЮ ОТЧЕТА

ИКОНТРОЛЬНЫЕ ВОПРОСЫ

4.1.Отчет по лабораторной работе должен содержать: наименование и цель работы; - распечатку топологии печатной платы.

4.2.Контрольные вопросы к лабораторной работе

1.Какова цель лабораторной работы?

2.Перечислите основное меню программы OrCAD Layuot..

3.Перечислите основные команды размещения компонентов на печатной плате.

4.Способы простановки позиционных обозначений.

28
