Материал: Структура и возможности пакета OrCAD. Создание посадочных мест компонентов. Бобылкин И.С., Турецкий А.В

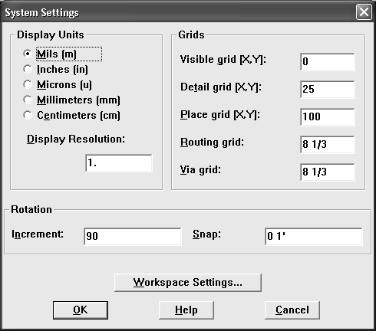

Рис. 8. Редактирование параметров проекта

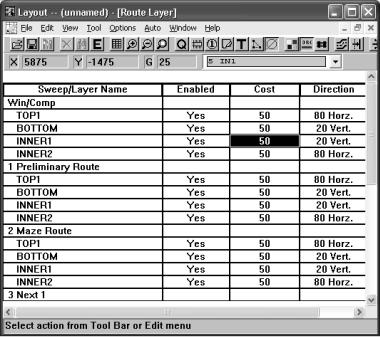

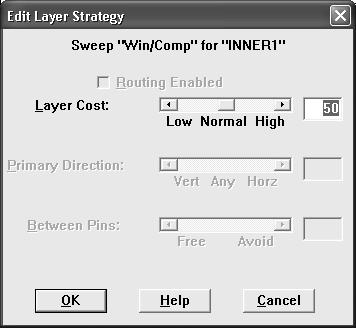

Затем по команде View >Database Spreadsheets> Layers в диалоговом окне на рис. 6.6 просматривают и при необходимости редактируют перечень слоев ПП и их назначение. Редактирование слоев производится с помощью меню, раскрывающихся после щелчка правой кнопкой мыши (рис. 9).
Слои ПП могут быть следующих типов:
•Routing — трассировки;
•Plane — металлизации (обычно слои «земли» и «питания»); изображаются негативным образом (участки металлизации высветлены, а участки освобождения затемнены), что нужно принимать во внимание при изготовлении
•Drill — символов отверстий;
•Jumper — перемычек;
•Documentation — документирования;
21
•Unused — неиспользуемый слой.

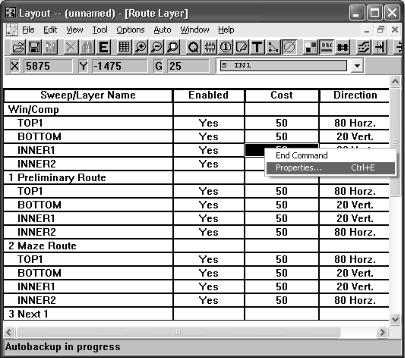

Рис. 9. Конфигурирование слоев ПП
ПП по умолчанию содержит два наружных слоя (ТОР, ВОТ), два слоя металлизации (GND, POWER), 12 внутренних слоев (INNER1, ..., INNER12), слой символов отверстий DRILL и 10 слоев документирования. Слои можно переименовывать, изменять их тип, добавлять новые, их нельзя только удалять. Каждый слой помимо основного имени Layer Name (например TOP, BOTTOM, INNER1) имеет трехсимвольное уменьшительное имя NickName (TOP, ВОТ, GND, IN1 и др.),
которое не редактируется. Дополнительный слой Global Layer предназначен для отображения электрических связей.
При наличии в проекте планарных компонентов в графе Mirror Layer для каждого слоя при необходимости указывается имя слоя, на который переносится соответствующая
22
информация при переносе компонента на противоположную сторону ПП.
Далее по команде View >Database Spreadsheets> Padstacks в диалоговом окне на рис. 10 просматривают и при необходимости редактируют перечень СКП — стеков контактных площадок (КП) выводов компонентов и переходных отверстий (ПО).
Диалоговое окно редактирования параметров (Properties) КП и ПО показано на рис. 10. На нем расположены следующие панели:
Non-Plated — признак наличия сквозного отверстия; Use For Test Point — признак использования ПО в ка-
честве контрольной точки (test point);
Large Thermal Relief — признак использования КП в качестве большого теплового барьера, располагаемого на слое металлизации;
Pad Shape (форма КП):
Round — круглая; Square — квадратная; Oval — овальная;
Annular — в виде кольца (не рекомендуется использовать на слоях металлизации);
Oblong — продолговатой формы со скругленными краями;
Rectangle — прямоугольная; Thermal Relief -- тепловой барьер;
Undefined — не определена (этот признак имеют КП пленарных компонентов на всех слоях, кроме слоя ТОР);
No Connection — невозможность подключения к КП электрических цепей (используется для блокировки подключения цепей на определенных слоях;
Pad Width — ширина КП;
Pad Height — длина КП;
X/Y Offset — смещение точки подключения трассы относительно геометрического центра КП по осям X/Y.
23
Рис. 10. Таблица СКП и ПО
24
Рис. 11. Диалоговое окно редактирования контактных площадок
При этом для ПО допускается только 3 типа КП: Round, Square и Undefined.
Перед выполнением размещения компонентов или трассировки проводников необходимо вычертить контур. ПП Board outline. Для этого в меню Tool выбирается команда Obstacle и вычерчивается замкнутый многоугольник; тип барьера (в данном случае Board Outline), слой размещения и толщина линий контура которого задается в диалоговом окне, показанном на рис. 12, а. По этой же команде задаются барьеры размещения или трассировки других типов и области металлизации, как на примере, показанном на рис. 12 б.
25
