МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение высшего образования

«Воронежский государственный технический университет»

Кафедра конструирования и производства радиоаппаратуры

СТРУКТУРА И ВОЗМОЖНОСТИ ПАКЕТА OrCAD. СОЗДАНИЕ ПОСАДОЧНЫХ МЕСТ КОМПОНЕНТОВ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к выполнению лабораторных работ по дисциплине «Проектирование и технология устройств телекоммуникаций» для студентов направления 11.03.03 «Конструирование

и технология электронных средств» (профиль «Проектирование и технология радиоэлектронных

средств») всех форм обучения

Воронеж 2021

УДК 681.3.06(07) ББК 32.97я7

Составители: канд. техн. наук И. С. Бобылкин, канд. техн. наук А. В. Турецкий

Структура и возможности пакета OrCAD. Создание посадочных мест компонентов: методические указания к вы-

полнению лабораторных работ по дисциплине «Проектирование и технология устройств телекоммуникаций» для студентов н а- правления 11.03.03 «Конструирования и технология электронных средств» (профиль «Проектирование и технология радиоэлектронных средств») всех форм обучения / ФГБОУ ВО «Воронежский государственный технический университет»; cост.: И. С. Бобылкин, А. В. Турецкий. – Воронеж: Изд-во ВГТУ, 2021. – 30 с.

Методические указания предназначены для развития практических навыков работы с системой схемотехнического проектирования OrCAD при разработке приемопередающих устройств радиостанций. По лабораторным работам приводятся краткие теоретические сведения, описания, задания.

Предназначены для студентов 3 курса направления 11.03.03 «Конструирования и технология электронных средств» (профиль «Проектирование и технология радиоэлектронных средств») всех форм обучения.

Методические указания подготовлены в электронном виде и содержатся в файле МУ_ЛР_OrCAD_СПМК.pdf

Ил. 12. Библиогр.: 3 назв.

УДК 681.3.06(07) ББК 32.97я7

Рецензент – О. Ю. Макаров, д-р техн. наук, проф. кафедры конструирования и производства радиоаппаратуры ВГТУ

Издается по решению редакционно-издательского совета Воронежского государственного технического университета

2

ЛАБОРАТОРНАЯ РАБОТА № 3 СТРУКТУРА И ВОЗМОЖНОСТИ ПАКЕТА OrCAD. СОЗДАНИЕ ПОСАДОЧНЫХ МЕСТ КОМПОНЕНТОВ

1.ОБЩЕЕ ОПИСАНИЕ РАБОТЫ

1.1.Цель работы – изучение назначения, организации, функционирования пакета OrCAD и создание в нем посадоч-

ных мест компонентов.

1.2. Содержание работы

Лабораторная работа состоит из домашнего и лабораторного заданий. Домашнее задание заключается в изучении назначения и возможностей комплекса OrCAD, правил создания посадочных мест компонентов. Лабораторное задание включает создание посадочных мест компонентов в графическом редакторе OrCAD Layout.

1.3. Используемое оборудование

Для выполнения лабораторной работы используется ПЭВМ типа IBM PC, цветной монитор с графическим адаптером VGA и выше.

2. ДОМАШНЕЕ ЗАДАНИЕ И МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ЕГО ВЫПОЛНЕНИЮ

По методическому руководству ознакомится с назначением, организацией и возможностями пакета OrCAD, правилами создания посадочных мест компонентов в графическом редакторе схем OrCAD Layout.

2.1. Создание посадочных мест компонентов

Для создания посадочных мест компонентов необходимо после запуска OrCAD Layout в меню выбрать пункт Li-

3

brary Manager (рис. 1). В открывшемся окне выбрать Create New Footprint (создание нового посадочного места) (рис. 2).

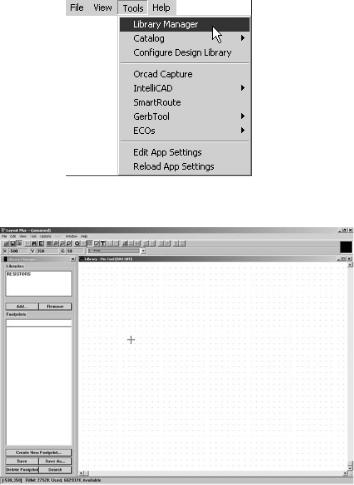

Рис. 1. Окно программы OrCAD Layout

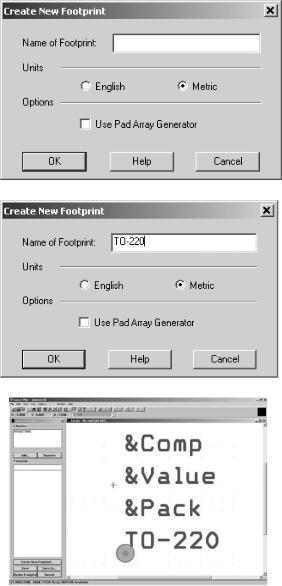

Рис. 2. Создание посадочного места

Далее необходимо следовать указаниям появляющимся на экране: установить метрическую систему счисления, вписать в соответствующее поле название создаваемого посадоч-

4

ного места. В результате откроется окно редактора, для создания посадочного места (рис. 3).

а

б

в

Рис. 3
