Материал: Технический рисунок. методические указания к выполнению самостоятельных работ для студентов направления 54.03.01 «Дизайн». Кузовкин А.В., Суворов А.П

1.3.2.Последовательность выполнения эскиза

1.Нанесение линий внутренней рамки и основной надписи.

2.Выполнение планировки листа – вычерчивание прямоугольников по

габаритным размерам изображений предусматривая место для размерных линий, и нанесение осевых и центровых линий.

3.Прорисовка изображений в намеченных прямоугольниках, выполнение разрезов.

4.Нанесение выносных и размерных линий, пояснительных надписей, простановка размеров.

1.4.Оформление чертежей

При размещении чертежа на листе следует равномерно и целесообразно использовать площади листа; равномерно располагать отдельные элементы чертежа; добиваться ясной читаемости и выявления главного содержания проекта, а также соответствия формата и пропорций листа содержанию и характеру композиции изображаемого объекта.

В насыщенных, сложных чертежах, включающих разные проекции, спецификации, надписиособое внимание должно быть уделено тому, чтобы чертеж легко читался. Для этого нужно так располагать отдельные элементы чертежа, чтобы основные проекции занимали центральное место композиции, а дополнительные элементы группировались вокруг. При этом проекции всех элементов должны быть логически и протекционно связаны друг с другом [5].

1.5. Задачи для самостоятельного решения

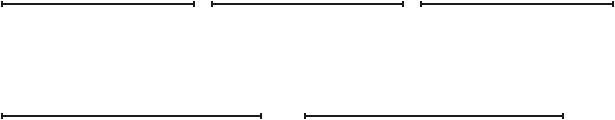

Задача № 1. Разделите представленные отрезки на:

а) две равные части б) три равные части в) четыре равные части

Задача № 2. Нарисуйте в отведенном пространстве ряд параллельных линий (5–7) без использования дополнительных приспособлений:

а) вертикальных б) горизонтальных в) наклонных

6

РАЗДЕЛ 2. АКСОНОМЕТРИЯ

2.1. Основные положения аксонометрии

Аксонометрическими проекциями называют наглядные изображения объекта, получаемые параллельным проецированием его на одну плоскость проекций вместе с осями прямоугольных координат, к которым этот объект отнесен.

Основная теорема аксонометрии – теорема К. Польке, которая гласит: три

произвольно выбранных отрезка на плоскости, выходящие из одной точки, могут быть приняты за параллельную проекцию трех равных и взаимно перпендикулярных отрезков, выходящих из некоторой точки пространства.

Из чего следует, что аксонометрические оси и показатели искажения к ним могут быть выбраны произвольно.

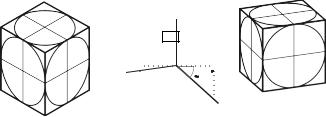

Аксонометрические проекции называются изометрическими, если искажения по всем осямравны (рис. 2 а), диметрическими, если показатели равны по двум осям (рис. 2 б), и триметрическими, если все показатели искажения различны (рис. 4). Показателем искажения для данной оси называется отношение длины аксонометрической единицы к ее истинной длине.

Рис. 2. Прямоугольная аксонометрия

2.2. Стандартные виды аксонометрии

Для выполнения технических рисунков согласно ГОСТ 2.317–69 [6] чаще всего используют прямоугольные аксонометрические проекции (направление проецирования составляет с плоскостью проекций прямой угол): прямоугольная изометрия–аксонометрические оси располагаются под углом 120 ̊ друг к другуось,

z вертикальна и прямоугольная диметрия – ось z вертикальна, уклоны осей x и y

составляют 1:8 (≈ 7 ̊) и 7:8 (≈ 41 ̊) соответственно. Показатели искажения для осей z1 и x1 составляет 1, а для оси y – 0,5.

Также используют косоугольные аксонометрические проекции – плоскость аксонометрических проекций располагается параллельно одной из сторон объекта, которая изображается без искажения. Направление проецирования выбирается косоугольным (составляет с плоскостью проекций острый угол). Фронтальные изометрияидиметрия– оси координат x1 и z1 проецируются в истинную величину,

7

показатели искажения равны единице. Ось y1 расположена по биссектрисе угла z1o1x1 с углом наклона 45 ̊от горизонтали. Во фронтальной изометрии показатель искажения по оси у1, как и по другим осям равен единице, а во фронтальной диметрии 0,5 [7]. Горизонтальная изометрия – параллельно аксонометрической плоскости проекций располагается не вертикальная грань, а план объекта, все показатели искажения равны 1.

2.3. Построение теней в аксонометрии

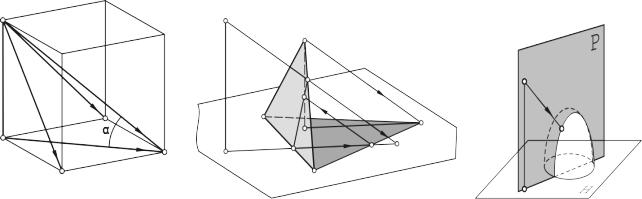

Направление лучей света выбирают произвольно так, чтобы лучше выразить форму объекта. Направление светового луча задается его основной аксонометрической проекцией, а также вторичной (горизонтальной) проекцией луча с дополнительной проекцией на одну из вертикальных плоскостей объекта (рис. 3). Световые лучи в пространстве параллельны между собой. Приемы построения теней в аксонометрии аналогичны приемам построения теней в ортогональных проекциях – это способ обратных лучей (рис. 4), способ вспомогательных касательных поверхностей, способ лучевых сечений (рис. 5), способ «выноса», способ вспомогательных плоскостей уровня, способ вспомогательного проецирования. В процессе построения собственных и падающих теней разных элементов сложного пространственного объекта возможно использование нескольких способов построения теней.

8

При построении теней в аксонометрии сохраняются все свойства, что и при построении теней в ортогональных проекциях: тень прямой на параллельную ей плоскость параллельна самойпрямой; тень от плоской фигуры на параллельную ей плоскость равна и параллельна самой фигуре; тень от прямой, перпендикулярной плоскости проекций совпадает с направлением вто-ричной проекции светового луча на эту плоскость.

2.4. Задачи для самостоятельного решения

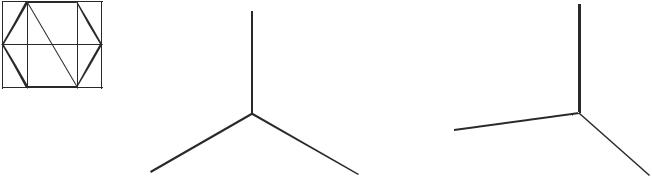

Задача № 10. Построить правильный шестиугольник в трех

z

z

РАЗДЕЛ 3. ПЕРСПЕКТИВА

3.1.Основные положения перспективы

3.1.1.Сущностьметода центрального проецирования

Перспективой называется центральная проекция объекта на плоскость,

отвечающая определенным условиям. Этими условиями ограничивается взаимное положение центра проекции и объекта с целью наибольшего приближения его изображения к виду объекта в натуре.

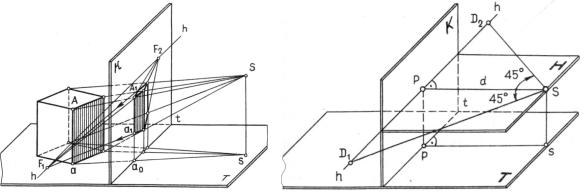

Для построения перспективы объекта из центра проекции S (точки зрения) проводят проецирующие лучи к точкам объекта и находят их пересечение с плоскостью проекций К (картиной). Полученное изображение отличается от аксонометрического (рис. 6).

Для определения положения точки в пространстве по перспективе необходимо кроме перспективы точки иметь еще ее вторичную проекцию.

9

Принятые обозначения и символика

При построении перспективы применяют ряд вспомогательных элементов, которые обозначаются следующим образом (рис. 7): Т – предметная плоскость; t – t (O) – основание картины; K

– картинная плоскость; S – точка взгляда; s (S1) – точка стояния; d – главный луч (перпендикуляр из точки взгляда на картинную плоскость); P – главная точка картины (пересечение главного луча с плоскостью К); p – основание главной точки; Н – плоскость горизонта; h – h – линия горизонта (пересечение плоскости Н с плоскостью К); D1, D2 – дистанционные точки (располагаются под углом 450 к главному лучу в плоскости Н); N – нейтральная плоскость (проходит через точку

К и Е); F 1, F2 – фокусы; A,B, C, 1,2,3 – точки в пространстве; A0, B0, C0, 10, 20, 30 – точки в перспективе; а0, в0, с0, 10, 20, 30 – основание точек в перспективе [7].

3.1.2. Перспектива прямой линии, точки, плоскости. Перспектива прямой общего положения

Проецирующие лучи, которые проходят через точку S и прямую АВ, образуют лучевую плоскость. Она пересекает картину по прямой А’В’, которая и является перспективой данной прямой (рис. 8). для построения перспективы отрезка АВ прямой достаточно определить перспективы точек А’ и В’ – концов отрезка. Соединив полученные точки прямой линией, получимперспективу А’В’ прямой АВ. Однако, удобнее построить перспективу прямой по двум ее особым точкам: картинному следу N прямой и точке схода F.

Картинным следом прямой называется точка пересечения прямой с картиной. Для его определения сначала необходимо найти след n горизонтальной проекции прямой, а затем на вертикали от него – след N самой прямой.

Точкой схода прямой называется перспектива бесконечно удаленной точки прямой. Она служит точкой схода для всех прямых, параллельных данной прямой.

Перспективы параллельных прямых пересекаются, т.е. имеют общую точку схода.

Перспектива прямых линий частного положения

К прямым частного положения относительно картинной плоскости относятся: горизонтальные прямые – их точки схода в перспективе располагаются на линии горизонта;
