Материал: Технологические испытания с использованием ЭВМ. Учебное пособие. Елисеев В.В., Гольцев А.М

Протокол испытания на одноосное растяжение (образец)

11

12

2.2.2 Подготовка образца к испытанию

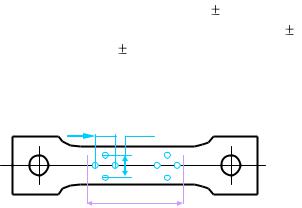

Перед испытанием на образец наносят границы расчетной длины и сетку из двух квадратных ячеек для измерения коэффициента анизотропии (Рис.6).Продольные a0i и

поперечные b0i размеры обеих ячеек (i=1,2) и расчетную

длину l0 измеряют с точностью 0.001 мм. Толщину поперечного сечения h0 вычисляют с точностью 0.005 мм, а ширину В0 - с точностью 0.01 мм измеряют в 2-

3-х точках в рабочей части образца. В последующем расчете используют размеры поперечного сечения, соответствующие минимальной площади F0.

a0i b0i

l0

Рис.6

2.2.3 Измерения деформаций сеток в процессе испытания

Испытания проводят с использованием электронных датчиков, как это описано в разделе 2.1. По существующим стандартам коэффициенты анизотропии измеряют при достижении полной осевой деформации образца 2, 4, 6 и 8%.

Для этого на образце устанавливают дополнительный датчик перемещений в направлении, перпендикулярном оси образца, в центральной части расчетной длины. В процессе нагружения на карту компьютера записывают продольное удлинение и поперечное сужение образца.

13

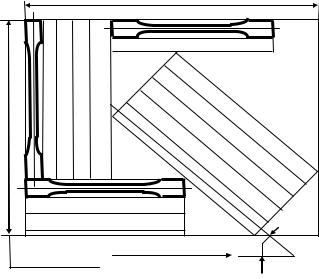

Во второй части лабораторной работы вычисляют параметры анизотропии (7) в трех направлениях к прокатке после разрушения образца.

Образец должен разрушаться в области расчетной длины. В противном случае результаты испытания аннулируют.

Измеряют размеры аi , bi той ячейки, которая удалена от места разрыва более, чем на ширину В образца.

ai >B

bi l

Рис.7

В таб.2 вносят результаты измерений базовых длин по окончании эксперимента.

14

Таблица 2
