Для оценки предельных возможностей заготовки при штамповке на каждом этапе формообразования определяют наибольшие главные деформации e1 , e2 в плоскости листа и

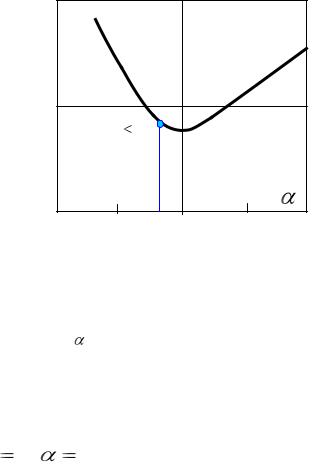

рассчитывают . Если точка на координатной плоскости ДПД, соответствующая деформированному состоянию заготовки, лежит ниже диаграммы, считают, что в рассматриваемый момент времени процесс ведется бездефектно (см.рис.8).

два вида испытаний: на одноосное растяжение, рассмотренное в лабораторной работе №1, и на растяжение в условиях плоской деформации.

21

2.3.2. Испытание

2.3.2.1. Образец

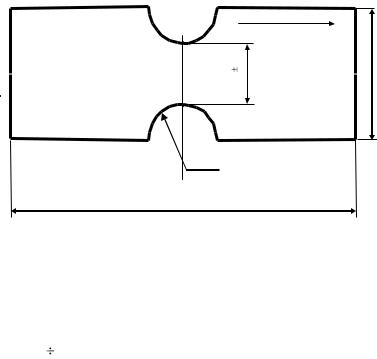

Испытывают широкие образцы на растяжение (рис.9). Криволинейные боковые поверхности рабочей части позволяют реализовать в процессе растяжения деформированное состояние, близкое плоскому.

Направление прокатки

R50.2

140

Рис.9

2.3.2.2. Подготовка образца к испытанию

Подготовка образцов к испытанию. На рабочую поверхность образца наносят сетку из систем окружностей диаметром 2 3 мм (Рис.10).

22

Увеличено

2,

0,2

10 10

Рис.10

2.3.2.3. Процедура испытания.

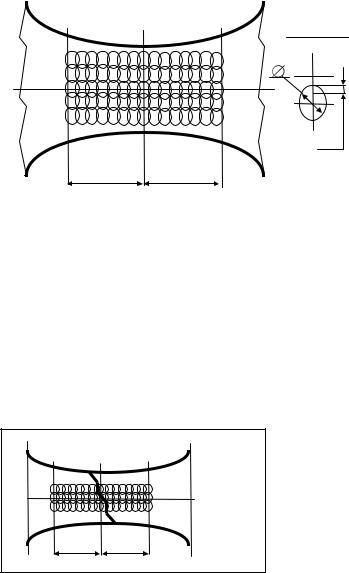

Образец растягивается до разрушения в испытательной машине После разрушения измеряют наименьший l2 и наибольший l1 диаметры 5-7 круглых ячеек вдоль оси образца, чтобы уменьшить влияние градиентов деформаций на краях образца. Измерения производят в областях, прилегающих к трещине с обеих сторон на ширину образца (Рис.11.). По результатам измерений строят зависимость распределения наибольшей деформации e1 ячейки от ее расстояния до трещины s (Рис.12).

Рис.11

20 20

23

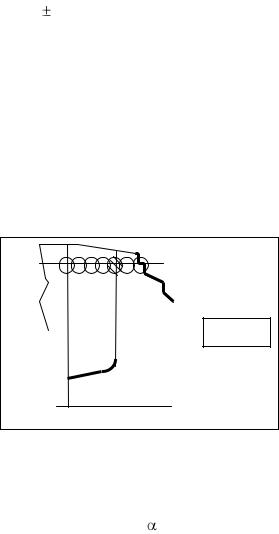

Размеры ячейки определяют под микроскопом с точностью 0.001 мм. По мере удаления от трещины деформация e1 уменьшается сначала интенсивно в области шейки ( в области потери устойчивости), а затем, после стабилизации, - незначительно. Деформация e1 заштрихованной ячейки или нескольких ячеек, соответствующая границе перехода из зоны возмущения в зону стабильности (точка излома на графике распределения деформаций), используется затем для определения предельной деформации устойчивости в условиях, близких плоской деформации. По результатам испытаний одного образца определяют 2-4 значения предельной деформации устойчивости.

Рис.12 e1

s

2.3.3. Обработка результатов измерений

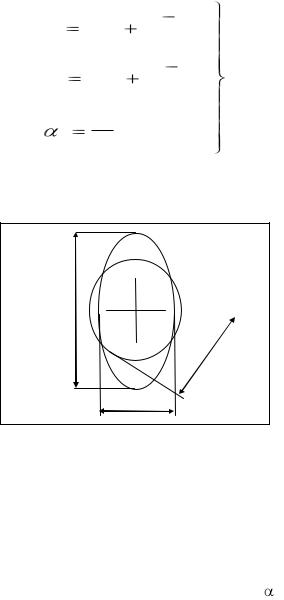

Сначала вычисляют минимальные деформации e2 в этих ячейках (заштрихованная ячейка на рис.11) и параметр вида деформированного состояния для последующего построения диаграммы предельных деформаций. Деформации выделенной i-й ячейки и параметр вида состояния вычисляют по формулам

24

ei

i e2i .

1

где l0 – диаметр исходной ячейки сетки образца, l1,l2 – соответственно наибольшая и наименьшая диагонали ячейки разрушенного образца (рис.13).

Рис.13 l1

l0

l2

Предельная деформация устойчивости при плоской деформации вычисляется в результате экстраполяции диаграммы предельных деформаций, полученной по результатам испытаний на одноосное растяжение и растяжение в условиях, близких к плоской деформации. Для этого на поле диаграммы в координатах предельная деформация устойчивости в направлении растяжения e1 -
