Материал: Технология и организация реконструкции автомобильных дорог. Быкова А.А., Канищев А.Н

При определении объема работ по реконструкции земляного полотна учитываются только оплачиваемые земляные работы. К оплачиваемым земляным работам относятся объемы грунта для возведения насыпи и объемы грунта, вывозимые в отвал.

В курсовом проекте принимается, что на участке уширения земполотна выполняются линейные и сосредоточенные земработы. Объем сосредоточенных земляных работ составляет 30% от объема линейных земляных работ, а протяженность участка сосредоточенных работ составляет 10% от общей протяженности участка реконструкции дороги. Начало участка сосредоточенных работ определено заданием на выполнение курсового проекта.

До начала выполнения линейных земработ по уширению насыпи необходимо выполнить ряд подготовительных работ в зависимости от условий задания на курсовой проект:

-снятие плодородного слоя грунта толщиной 15 см с неукрепленной части обочин, откосов насыпи и кювет-резервов, дна кювет-резервов и полосы отвода шириной 1 м;

-уплотнение дна кювет-резервов до Купл =1;

-разборка существующей дорожной одежды (асфальтобетонного покрытия и щебеночного основания;

-частичная засыпка боковых кювет – резервов.

Для засыпки боковых кювет – резервов, из которых была возведена существующая насыпь, используются: грунт, снимаемый с обочин, материал разобранного дополнительного слоя основания (при варианте полной разборки дорожной одежды).

Объемы подготовительных работ определяются по формулам:

где hщ – толщина основания из щебня до реконструкции, м;

11

(При одностороннем уширении и частичной разборке дорожной одежды объем работ уменьшается в 2 раза. )

К линейным земляным работам при реконструкции земполотна могут быть отнесены следующие виды работ:

-окончательная засыпка привозным грунтом (с уплотнением) боковых кювет- резервов;

-планировка полосы уширения по подошве насыпи;

-нарезка уступов на откосах существующей насыпи;

-уширение насыпи;

-планировка верха земполотна, откосов насыпи и полосы отвода;

-надвижка снятого растительного слоя грунта на откосы насыпи.

Объем грунта Vкр для засыпки боковых кювет-резервов, из которых была

возведена существующая насыпь

Vкр =( Св + Сн ) ·hкр · (Lуч - Lсоср) · Котн , м3,

(1.19)

где Котн коэффициент относительного уплотнения, принимается по прил. 2.

Объем планировочных работ Sпл на полосе уширения по подошве насыпи определяется по формуле

Учитывая заложение откосов существующей насыпи, для сопряжения присыпаемой части с телом насыпи, на откосах послойно нарезаются уступы. Количество уступов и их высота зависят от высоты насыпи и толщин отсыпае-

12

мых слоев, которые назначаются исходя из технической характеристики выбранной уплотняющей машины (прил. 4, табл. 4.11).

Объем грунта при нарезке уступов Vуст определяется по формуле

(1.24)

где n - количество уступов, шт; hуст – высота уступа, м.

Объем линейных земляных работ Vлин при уширении земляного полотна (см. рис.1.1) можно определить по формуле

где V, Vр - объем грунта в теле насыпи до и после реконструкции соответственно;

а – величина уширения на уровне отметки низа дорожной одежды, м; b – величина уширения по подошве насыпи, м;

Общий объем привозного грунта

где А – ширина земляного полотна на уровне отметки низа дорожной одежды до реконструкции, м.

Результаты расчета заносятся в ведомость по форме, приведенной в табл.1.2.

7.Объем сосредоточенных земляных работ (30% от объема линейных земработ), м3

8.Объем работ при срезке растительного слоя грунта, м3

9.Объем работ при уплотнении дна кювет-резервов, м2

10.Объем срезаемого асфальтобетонного покрытия, м3

11.Объем снимаемого основания из щебня, м3

Продолжение табл. 1.2.

12.Объем снимаемого песчаного слоя, м3

13.Объем грунта снимаемого с обочин, м3

14.Объем грунта для засыпки боковых кювет-резервов, м3 в том числе привозного, м3

15.Объем грунта при нарезке уступов, м3

16.Объем планировочных работ, м2:

-на полосе уширения по подошве насыпи

-на откосах насыпи после ее уширения

17.Объем работ при профилировании верха земполотна

1.5. Определение объемов работ при уширении дорожной одежды и потребности в дорожно-строительных материалах

Способ уширения дорожной одежды зависит от способа уширения земляного полотна. Технология производства работ определяется в зависимости от величины уширения проезжей части и принятого по заданию варианта реконструкции дорожной одежды. Необходимые величины уширения проезжей части могут составлять от 0,5 до 1,5 м, а с учетом ширины краевых полос – до 3 м (табл.1.3).

В связи с этим возможны следующие варианты:

1.Одностороннее (несимметричное) уширение дорожной одежды, что вызывает необходимость устройства выравнивающего слоя и нового покрытия на всю ширину проезжей части.

14

При уширении дорожной одежды на величину более 2,0 м в сторону обочины, имеющей ширину 2,5 м, следует срезать все земляное полотно с уширяемой стороны (рис. 1.2,а).

Сначала срезают грунт обочины на толщину дорожной одежды, используя грунт на уширение земляного полотна ниже дорожной одежды. После уширения и уплотнения земляного полотна до нижней поверхности дополнительного слоя основания отсыпают материал для уширения этого слоя. Затем укладывают и уплотняют материал для уширения основания и вровень с ним отсыпают и уплотняют грунт земляного полотна в пределах образуемой новой обочины. После этого устраивают уширение покрытия – укладывают выравнивающий слой и поверх него новый верхний слой покрытия на всю ширину проезжей части.

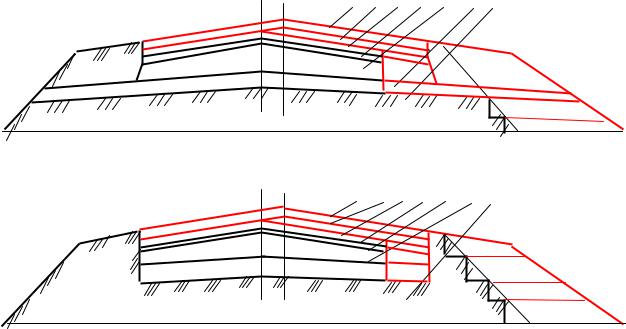

Рис.1.2. Схема одностороннего несимметричного уширения дорожной одежды и земляного полотна:

а) уширение проезжей части более 2 м; б) уширение проезжей части до 1,0-1,5 м;

0 – 01 - старая ось дорожной одежды; I – I1 - новая ось; 1- верхний слой нового дорожного покрытия; 2 - выравнивающий слой; 3 - верхний слой старого покрытия и продолжение его на уширении; 4 - нижний слой старого покрытия; 5 - основание и продолжение его на уширении; 6 - дополнительный слой основания и продолжение его на уширении; 7 - земляное полотно

15
