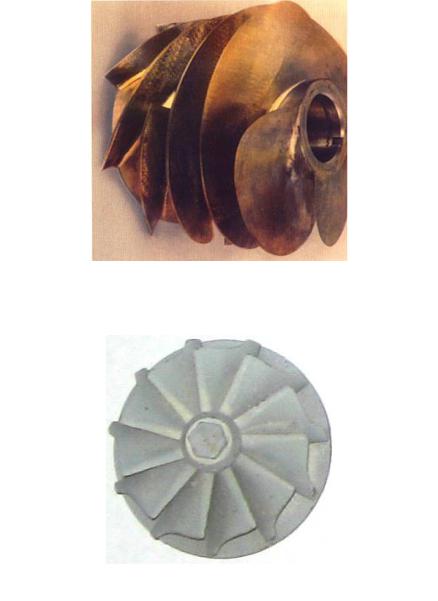

Рис. 1.2. Шнек с различным профилем винтовых каналов и лопастей
Рис. 1.3. Рабочее колесо компрессора агрегата турбонаддува
16
Рис. 1.4. Ротор высоконапорной вихревой турбины
турбины высокооборотных турбонасосных агрегатов с узкими межлопаточными каналами, выполненными в цельной заготовке и недоступными для профилированного инструмента (рис. 1.6) и покрывным диском (рис. 1.7);
корпусная деталь насосного агрегата с внутренними полостями (рис. 1.8).
Таким образом, к нетехнологичным лопаточным деталям наукоемких изделий в первую относятся конструктивные элементы агрегатов транспортных систем, имеющие внутренние закрытые и открытые полости (каналы) с выходом наружу.
Это и межлопаточные каналы центробежных и осевых рабочих колес и сопловых аппаратов насосных агрегатов, турбокомпрессоров и агрегатов турбонаддува, работающих при больших перепадах давления, температуры, нестационарных вибрационных нагружениях и высоких окружных скоростях.
17

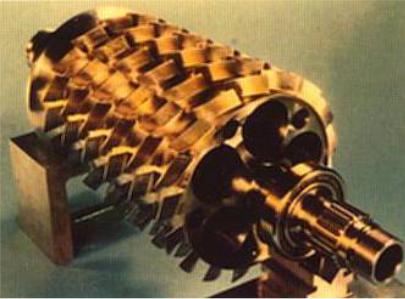

Рис. 1.5. Комбинированная турбина с винтовыми лопастями
Рис. 1.6. Турбина с закрытыми узкими межлопаточными каналами, выполненными в цельной заготовке
18

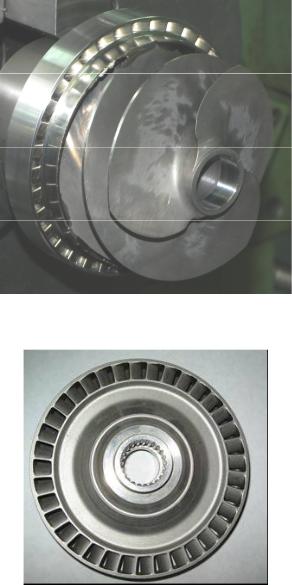

Рис. 1.7. Литая крыльчатка с покрывным диском

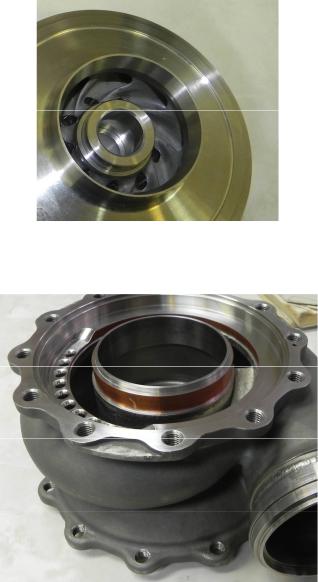

Рис. 1.8. Корпусная деталь насосного агрегата
19
Такие детали требуют много наименований технологической оснастки для получения заготовок, механической или нетрадиционной комбинированной обработки, технического контроля и испытаний. В некоторых случаях (например при изготовлении деталей с узкими межлопаточными каналами) доступ стандартного обрабатывающего или измерительного инструмента затруднен или просто невозможен.
Вопросы для самоконтроля
1.Назовите основные этапы подготовки производства к выпуску изделий.
2.Виды и основное содержание различных работ применительно к созданию изделий.
3.Поясните сущность и особенности конструкторской подготовке производства.
4.Каким образом обеспечивается заданный уровень технологичности при конструкторской подготовке производства изделий?
5.Типизация, нормализация и технологическая унификация в ускорении технической подготовки производства.
6.Как обеспечивается ускоренная технологическая подготовка производства многономенклатурных изделий.
7.Поясните роль стандартизации в технической подготовке производства многономенклатурных изделий.
8.Приведите примеры известных Вам конструктивнотехнологических решений для перспективных изделий отечественного двигателестроения.
9.Дайте технологическую классификацию типовых нагруженных конструктивных элементов на примере лопаточных деталей.
10.В чем заключается особенность эксплуатации деталей энергоустановок и двигателей в экстремальных условиях?
11.Какие прогрессивные технологии используют при изготовлении сложных конструктивных элементов изделия.
