1.7.2. Способы пайки

Способы пайки классифицируют в зависимости от используемых источников нагрева. Наиболее распространены в промышленности пайка в печах, индукционная, погружением, газопламенная и паяльниками.

При пайке в печах соединяемые заготовки нагревают в специальных печах: электросопротивления, с индукционным нагревом, газопламенных и газовых. Припой заранее закладывают в шов собранного узла, на место пайки наносят флюс и затем изделие помещают в печь, где его нагревают до температуры пайки. Припой расплавляется и заполняет зазоры между соединяемыми заготовками. Процесс пайки продолжается несколько часов. Этот способ обеспечивает равномерный нагрев соединяемых деталей без заметной их деформации.

При индукционной пайке паяемый участок нагревают в индукторе. Через индуктор пропускают ТВЧ, в результате чего место пайки нагревается до необходимой температуры. Для предохранения от окисления изделие нагревают в вакууме или в защитной среде с применением флюсов. Индуктор выполнен в виде петли или спирали из красной меди. Формы и размеры индуктора зависят от конструкции паяемого изделия.

Пайку погружением выполняют в ваннах с расплавленными солями или припоями. Соляная смесь обычно состоит из 55 % КСl и 45 % НСl. Температура ванны 700 — 800 °С. На паяемую поверхность, предварительно очищенную от грязи и жира, наносят флюс, между кромками или около места соединения размещают припой, затем детали скрепляют и погружают в ванну. Соляная ванна предохраняет место пайки от окисления. Перед погружением в ванну с расплавленным припоем покрытые флюсом детали нагревают до температуры 550 °С. Поверхности, не подлежащие пайке, предохраняют от контакта с припоем специальной обмазкой из графита е добавками небольшого количества извести. Пайку погружением в расплавленный припой используют для стальных, медных и алюминиевых сплавов, деталей сложных геометрических форм. На этот процесс расходуется большое количество припоя.

При газопламенной пайке заготовки нагревают и припой расплавляют газосварочными, плазменными горелками и паяльными лампами. При пайке газосварочными горелками в качестве горючих газов используют ацетилен, природные газы, водород, пары керосина и т. п. При использовании газового пламени припой можно заранее помещать у места пайки или вводить в процессе пайки вручную. На место пайки предварительно наносят флюс в виде жидкой пасты, разведенной водой или спиртом; конец прутка припоя также покрывают флюсом.

Плазменной горелкой, обеспечивающей более высокую температуру нагрева, паяют тугоплавкие металлы — вольфрам, тантал, молибден, ниобий и т. п.

При пайке паяльниками основной металл нагревают и припой расплавляют за счет теплоты, аккумулированной в массе металла паяльника, который перед пайкой или в процессе ее подогревают. Для низкотемпературной пайки применяют паяльники с периодическим нагревом, с непрерывным нагревом и ультразвуковые. Рабочую часть паяльника выполняют из красной меди. Паяльник с периодическим нагревом в процессе работы периодически подогревают от постороннего источника теплоты. Паяльники с постоянным нагревом делают электрическими. Паяльники с периодическим и непрерывным нагревом чаще используют для флюсовой пайки черных и цветных металлов легкоплавкими припоями е температурой плавления ниже 300—350 °С.

Ультразвуковые паяльники применяют для бесфлюсовой пайки на воздухе и для пайки алюминия. Окисные пленки разрушаются за счет колебаний ультразвуковой частоты.

На рис. 41 показаны основные типы соединений при пайке: внахлестку (а), встык (б), вскос (в), втавр (г), в угол (д), соприкасающееся (е). Зазор между соединяемыми кромками должен быть малым для того, чтобы улучшить затекание припоя под действием капиллярных сил и увеличить прочность соединения. Так, например, для серебряных припоев устанавливают зазор до 0,05 мм, а для меди до 0,012 мм. Для хорошего смачивания поверхности необходимы механическая очистка, обезжиривание горячей щелочью, трихлорэтиленом, четыреххлористым углеродом.

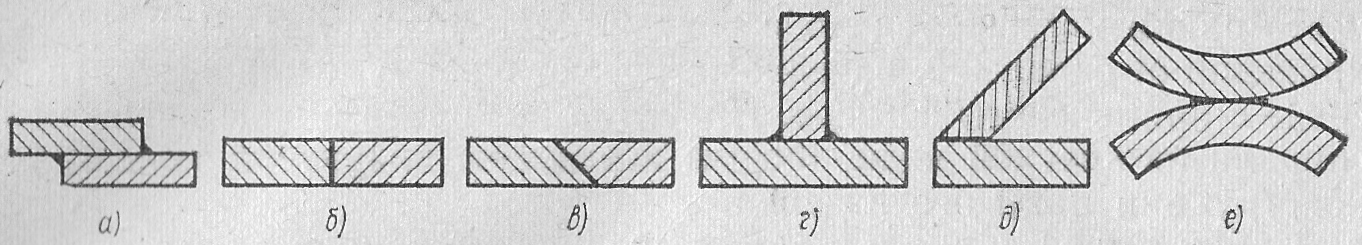

Рис. 41. Типы паяных соединений

1.8. Технологичность сварных соединений

1.8.1. Понятие технологичности

При проектировании сварных заготовок следует учитывать требования к технологичности их изготовления. Под технологичностью понимают выбор такого конструктивного оформления заготовок, которое обеспечивает удобство и простоту изготовления любыми видами сварки и при различных режимах; применение высокопроизводильных видов сварки: автоматизацию и механизацию максимального числа операций технологического процесса; низкую себестоимость процесса сварки за счет экономии сварочных материалов, повышения производительности и высокого уровня механизации; сведения к минимуму искажений формы, вызываемых тепловым и механическим воздействиями при сварке.

Технологичность обеспечивается выбором металла, формы свариваемых элементов и типа соединения, видов сварки и мероприятий по уменьшению сварочных деформаций и напряжений.

1.8.2. Выбор металла сварных соединений

При выборе металла для сварочных заготовок необходимо учитывать не только его эксплуатационные свойства, но и его свариваемость или возможность применения технологических мероприятий, обеспечивающих хорошую свариваемость. В процессе сварки металл подвергается термическим, химическим и механическим воздействиям. В связи с этим в различных зонах основного металла, расположенного вблизи шва, изменяются его состав, структура и свойства. Следовательно, механические и эксплуатационные свойства металла в зоне сварного соединения могут быть неравноценны таким же свойствам основного металла.

Для получения сварных соединений, равноценных по работоспособности основному металлу, при конструировании сварных заготовок следует по возможности выбирать хорошо свариваемые металлы. К таким металлам относятся спокойные низкоуглеродистые стали и многие низколегированные стали, ряд сплавов цветных металлов, применение которых не ограничивается какими-либо требованиями к виду и режимам сварки.

При применении в связи с эксплуатационной необходимостью металлов с пониженной свариваемостью конструировать необходимо с учетом этого свойства. Для сведения к минимуму неблагоприятных изменений свойств металла сварного соединения и исключения в нем дефектов необходимо применять виды и режимы сварки, оказывающие минимальное термическое и другие воздействия на металл, и проводить технологические мероприятия (подогрев, искусственное охлаждение и др.), снижающие влияние на него сварочных воздействий. Термическая обработка после сварки (нормализация, закалка с отпуском и др.) может в значительной степени устранять неоднородность свойств в сварных заготовках. Прочность зоны сварного соединения может быть повышена механической обработкой после сварки: прокаткой, проковкой и др.

Проведение этих мероприятий во многом зависит от габаритных размеров и конструктивного оформления сварных заготовок. Для сложных заготовок с элементами больших толщин и размеров при наличии криволинейных швов в различных пространственных положениях можно применять только хорошо свариваемые металлы. Последние сваривают универсальными видами сварки, например ручной дуговой покрытыми электродами или полуавтоматической в защитных газах в широком диапазоне режимов. При сварке не нужны, например, подогрев, затрудненный вследствие больших толщин и размеров элементов, а также высокотемпературная термическая обработка, часто невозможная ввиду отсутствия печей и закалочных ванн соответствующего размера. Для простых малогабаритных узлов возможно применение металлов с пониженной свариваемостью, поскольку при их изготовлении используют самые оптимальные с точки зрения свариваемости виды сварки, например электронно-лучевую или диффузионную в вакууме. При этом легко осуществить все необходимые технологические мероприятия и требуемую термическую или механическую обработку после сварки.

1.8.3. Выбор типа сварного соединения

Тип сварного соединения определяют взаимным расположением свариваемых элементов и формой подготовки (разделки) их кромок под сварку (рис. 42). По первому признаку различают четыре основных типа сварных соединений: стыковые, тавровые, нахлесточные и угловые. Кромки разделывают в целях полного провара заготовок по сечению, что является одним из условий равнопрочности сварного соединения с основным металлом. Форму и размеры элементов разделки (угол, притупление и зазоры) назначают, исходя из условий проплавления, обеспечения формирования корня шва (без непроваров и прожогов) и минимального объема наплавленного металла.

Тип сварного соединения наряду с общими конструктивными соображениями выбирают с учетом обеспечения равнопрочности соединения с основным металлом и технологичности. Выбор разделки кромок зависит от толщины металла, его теплофизических свойств и вида сварки.

Стыковые соединения элементов плоских и пространственных заготовок наиболее распространены. Соединения имеют высокую прочность при статических и динамических нагрузках. Их выполняют практически всеми видами термической и многими видами термомеханической сварки. Некоторая сложность применения сварки с повышенной тепловой мощностью (автоматической под флюсом, плазменной струей) связана с формированием корня шва. В этом случае для устранения сквозного прожога при конструировании соединений необходимо предусматривать съемные и остающиеся подкладки. Другой путь — применение двусторонней сварки, однако при этом необходимы кантовка заготовки и свободный подход к корневой части сварного соединения. При сварке элементов различных толщин кромку более толстого элемента выполняют со скосом для уравнивания толщин, что обеспечивает одинаковый нагрев кромок и исключает прожоги в более тонком элементе. Кроме того, такая форма соединения работоспособнее вследствие равномерного распределения деформаций и напряжений.

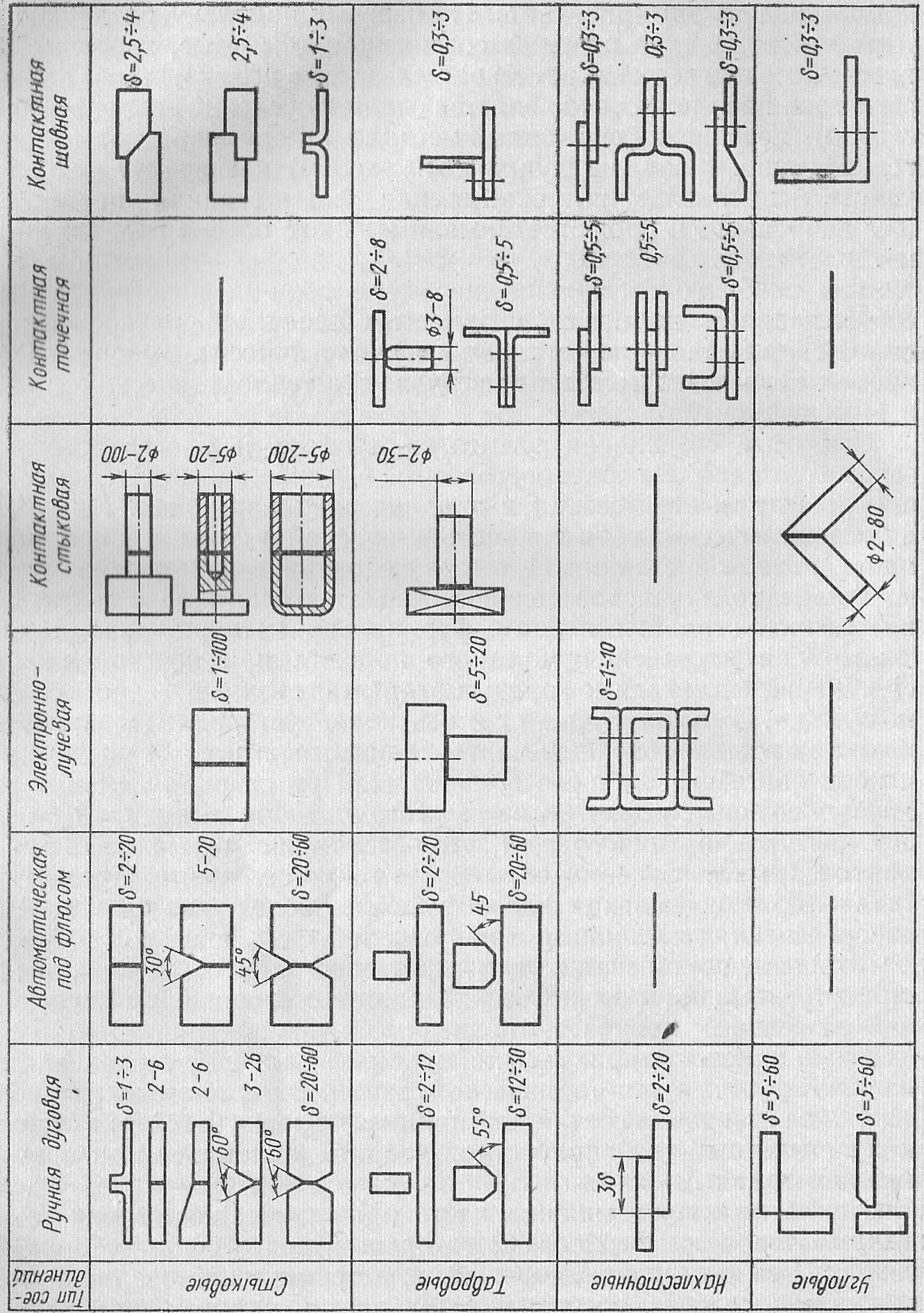

Рис. 42. Типы сварных соединений, применяемых при основных способах сварки плавлением и давлением

Тавровые соединения широко применяют при изготовлении пространственных заготовок. Соединения с односторонней и двусторонней разделками кромок, выполненные с полным проваром, имеют высокую прочность при любых нагрузках. Тавровые соединения выполняют всеми видами термической сварки. Виды термомеханической сварки для тавровых соединений применяют редко (приварка стержня к пластине стыковой контактной сваркой оплавлением и сваркой трением и т. п.).

Нахлесточные соединения часто применяют для сварки листовых заготовок при необходимости простой подготовки и сборки под сварку. Эти соединения, выполненные термической сваркой, менее прочны по сравнению со стыковыми соединениями. Они не экономичны вследствие перерасхода основного металла, обусловленного наличием перекрытия свариваемых элементов и наплавленного металла в связи с выполнением двух угловых швов. В то же время нахлесточное соединение — основное соединение тонколистовых элементов при термомеханической сварке, особенно при точечной и шовной контактной сварке. В данном случае оно наиболее технологично, так как удобно для двустороннего и одностороннего подвода электродов перпендикулярно к поверхности металла. Точечные соединения часто играют роль связующих соединений и рабочих усилий не передают (точечные соединения сварных профилей при нагружении продольным усилием, соединения обшивок с каркасами и т. д.). Шовные соединения, как правило, несут рабочие нагрузки, но их прочность меньше, чем стыковых, выполненных термической сваркой. Это обусловлено дополнительным изгибом при осевом нагружении и концентрацией напряжений вследствие зазора между элементами.

Угловые соединения, как правило, выполняют в качестве связующих. Они не предназначены для передачи рабочих усилий. Их выполняют всеми видами термической сварки.

1.8.4. Выбор формы свариваемых элементов

Сварные заготовки изготовляют из проката: листа, труб, профилей, а также из литых, кованых и штампованных элементов. При конструировании размеры и форму свариваемых элементов с точки зрения их технологичности следует выбирать, исходя из применения высокопроизводительных автоматических способов сварки; выполнения сварки в нижнем положении; свободного доступа к лицевой и корневой частям шва; проведения при необходимости подогрева (или охлаждения) и последующей термической или механической обработки; сведения к минимуму длины сварных швов и массы основного и наплавленного металлов и т. д.

Указанным рекомендациям соответствуют элементы простой геометрической формы: прямолинейные, цилиндрические, конические и полусферические с длинными прямыми и замкнутыми кольцевыми стыковыми и тавровыми соединениями. При выборе сортамента материалов для изготовления элементов предпочтительнее прокатные, гнутые или штамповочные профили и оболочки, тонкий лист и тонкостенные трубы, и их сочетания.

1.8.5. Выбор вида сварки

Вид сварки выбирают, исходя из размера и формы соединяемых заготовок; расположения швов в сварном соединении; физико-химических свойств, соединяемых материалов; возможности механизации и автоматизации процесса сварки. Так, например, для сварки листовых конструкций из всех марок сталей и некоторых цветных сплавов широко применяют дуговую и электрошлаковую сварку, Для получения стыковых соединений заготовок компактных, полых и развитых сечений из сталей и цветных металлов применяют контактную стыковую сварку. В производстве тонколистовых конструкций из сталей и цветных металлов для нахлесточных соединений наиболее распространены точечная и шовная контактная сварка. В том случае, когда желательно ограничить температуру нагрева материала в зоне соединения, применяют холодную и ультразвуковую сварку.

1.8.6. Выбор способа уменьшения сварочных деформаций и напряжений

При проектировании сварных заготовок необходимо предусматривать конструктивные и технологические мероприятия по устранению или уменьшению сварочных деформаций и напряжений. Внешние сварочные деформации приводят к снижению точности размеров заготовок и требуют назначения больших припусков на механическую обработку.

Сварочные деформации и напряжения возникают вследствие локальной пластической деформации отдельных зон сварного соединения из-за неравномерного разогрева при сварке. Металл в зоне максимального нагрева (шов и зона термического влияния), претерпевший пластическую деформацию сжатия при нагреве, после полного охлаждения получает остаточное укорочение. Это укорочение приводит к изменению формы и размеров всей сварной заготовки. Абсолютное укорочение (∆АВ и ∆CD) линейных элементов (АВ и CD) пропорционально их длине в зоне пластической деформации (ABCD) (рис. 43, а, б).

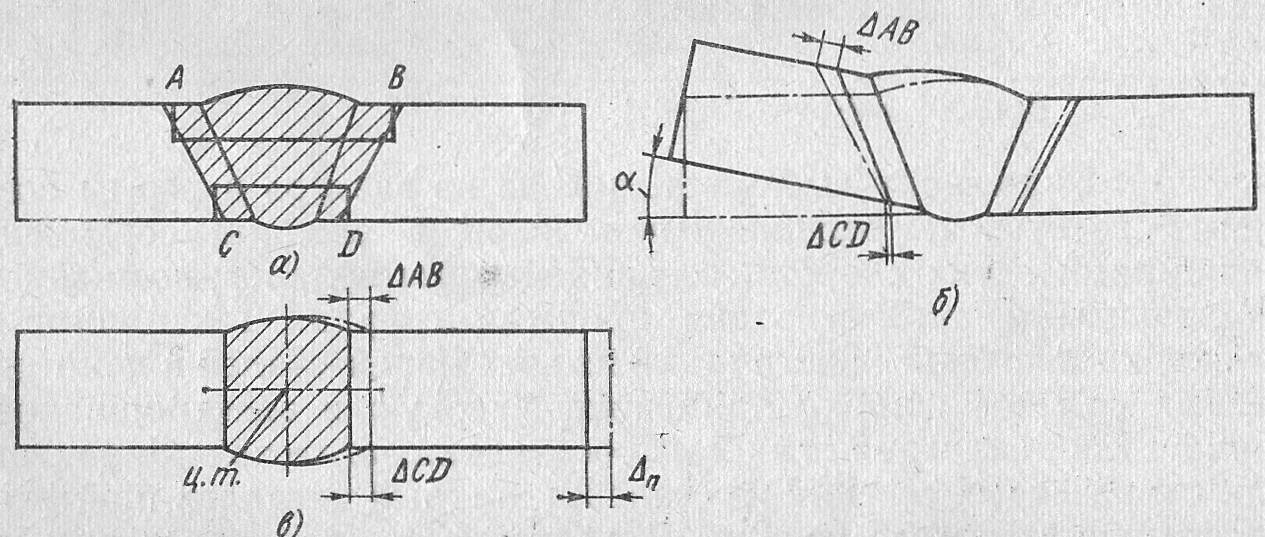

Рис. 43. Схема образования внешних сварочных деформаций

В соответствии с этим основные закономерности процесса развития внешних сварочных деформаций сводятся к следующему: 1) абсолютное укорочение возрастает с увеличением зоны пластической деформации, т. е. с увеличением объема наплавленного металла и зоны разогрева заготовки; 2) при симметричном размещении наплавленного металла относительно центра тяжести сечения (ц. т.) свариваемых элементов изменяются только размеры последних, т. е. происходит деформация поперечной ∆_п и продольной ∆_пр усадок (рис. 43, в; 44, а); 3) при несимметричном расположении наплавленного металла относительно центра тяжести сечения также изменяется форма сварных заготовок, т. е. происходит деформация угловая а и изгиба / (рис. 44, в; 45, а); 4) величина деформации определяется, с одной стороны, величиной остаточного укорочения, с другой — сопротивлением сварной заготовки деформации растяжения (сжатия), изгиба или кручения, т. е. соответствующей ее жесткостью.
