Материал: Теоретические аспекты проектирования культурно-досугового центра. методические указания к выполнению курсового проекта по дисциплине «Архитектурное проектирование». Кокорина Е.В., Султанова Н.П

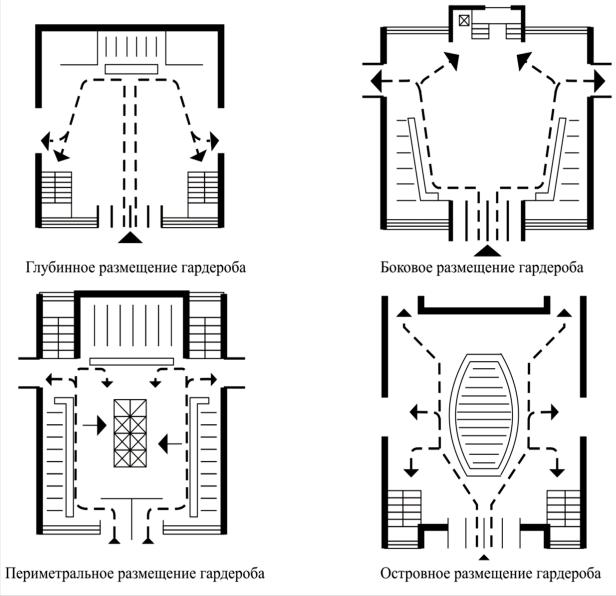

Рис.3. Схемы размещения гардероба в вестибюле общественного здания

2.2.Помещения клубной части

Использование приема перетекающего пространства позволяет придать интерьерам культурно-досугового центра большую архитектурную выразительность. Этому же способствуют цветовые и фактурные контрасты отделочных материалов, освещение и световое решение.

Впроцессе решения композиции здания культурно-досугового центра необходимо обеспечить правильную ориентацию здания по сторонам света, время инсоляции, естественную освещенность и т.д. Объемно-планировочное решение здания во многом зависит от принятой конструктивной схемы.

Всостав клубной части входят гостиные, библиотека, лекционный зал, выставочный зал, кружковые комнаты (таблица 1).

11

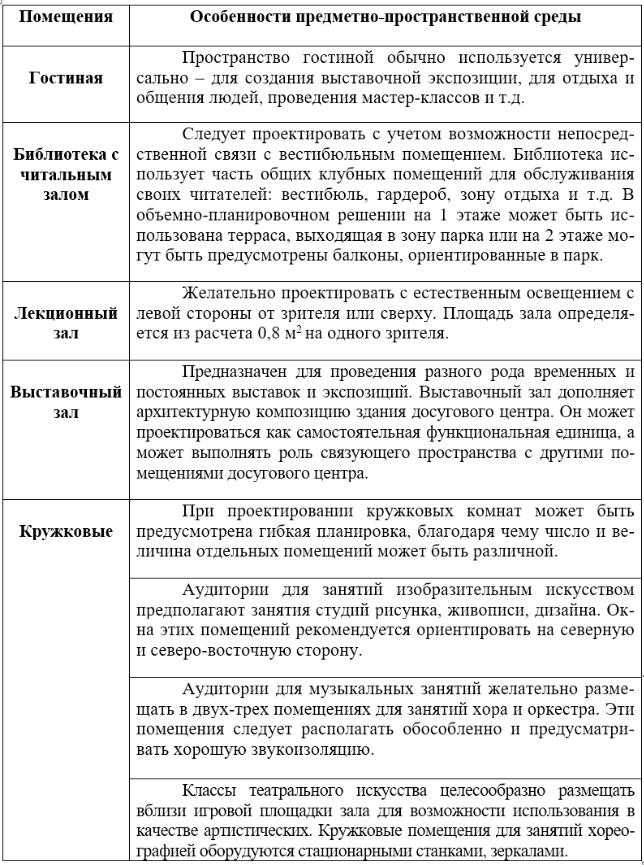

Таблица 1

Помещения клубной части

12

2.3. Дополнительные помещения

Проектирование танцевальных залов различается по вместимости и решению пространства помещения. Танцевальный зал включает «танцплощадку - около 0,7 м2/место, зону ожидания - около 0,3 м2/место и эстраду - около 0,1 м2/место (но не менее 9 м2). Дискотека включает: танцевальную площадку или небольшую эстраду (6-12 м2) - 0,5 м2/место, зону ожидания со столиками - около 0,7 м2/место и буфета (бара) - около 0,1 м2/место. Для танцевального зала естественное освещение не обязательно, в связи с чем возможно размещение танцевальных залов в подвалах и цокольных этажах с обеспечением вентиляции [4]. Высоту танцевального зала допускается принимать равной 3,6 м и более. Допускается устройство двухсветного пространства танцевального зала» [11, с. 48].

Помещения для физкультурно-оздоровительных занятий проектиру-

ются в составе культурно-досугового центра в виде небольших помещений – тренажерных залов и многофункциональные залы разных размеров, представленные в таблице 2.

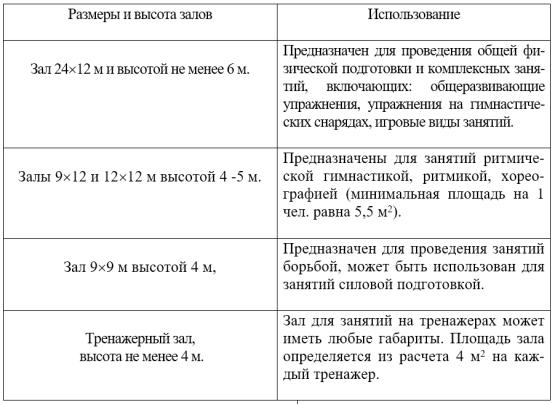

Таблица 2

Спортивные залы

Рядом с залами для физкультурно-оздоровительных занятий «следует предусматривать раздевальные с душевыми (минимальная площадь на 1 занимающегося равна 1 м2) и санузлы. При залах рекомендуется устройство помещений для хранения спортивного инвентаря площадью не менее 15 м2 и кладо-

вых» [11, с. 48].

13

2.4.Технические помещения

Артистические уборные, предназначенные для переодевания в сценические или репетиционные костюмы, наложения и снятия грима, отдыха и т. д., рекомендуется размещать на этаже сцены, с естественным освещением [4]. Артистические уборные рекомендуется предусматривать при вместимости зала 300 мест и более [11].

Помещение склада объемных декораций рекомендуется размещать смежно с игровой площадкой. Размещение дверей не должно препятствовать транспортировке и складированию декораций. Полы складов и игровой площадки необходимо делать в одном уровне [11].

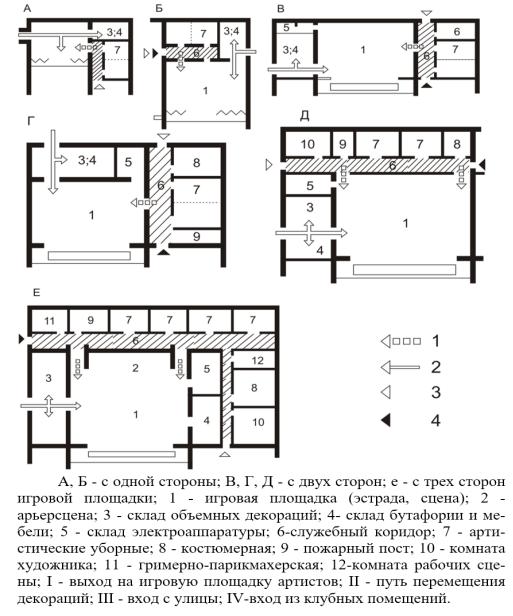

Рис. 4. Схемы расположения помещений, обслуживающих игровую площадку [11]

14

2.5.Горизонтальные и вертикальные коммуникации

Горизонтальные коммуникации. В досуговом центре все внутренние пространства взаимосвязаны между собой при помощи коридоров, галерей или переходов (если здание состоит из нескольких объемов), осуществляя взаимосвязь между помещениями в пределах одного этажа. Минимальную ширину главных коридоров (с естественным освещением) в общественном здании следует, согласно нормам, принимать 1,8 м, для второстепенных коридоров – 1,2 м., если его длина не превышает 10 м. В коридорах необходимо проектировать естественное освещение. «Максимальная длина коридора при освещении с двух торцов должна составлять – 48 м, при освещении с одного торца –24 м, при большей длине необходима организация световых карманов, расстояние между которыми должно составлять не более 24 м, а расстояние между световым карманом и окном в торце коридора – не более 30 м. Ширина светового кармана должна быть не менее половины его глубины» [4].

Вертикальные коммуникация – это лестницы, пандусы, лифты, эс-

калаторы. Лестницы могут проектироваться: внутренние, размещаемые в лестничных клетках; внутренние открытые; наружные открытые. «Открытая лестница, соединяющая первой и второй этажи, считается эвакуационной. При таком варианте 2 другие лестницы должны быть запроектированы в капитальных конструкциях и иметь выходы наружу. Открытые лестницы соединяющие более 3-х этажей должны быть отделены от холлов и коридоров перегородками с дверьми» [11, с .50].

Высота этажа общественного здания может быть равна, как правило, 3,3 м; 3,6 м; 4.2 м. Из этого расчета и проектируются лестницы. Лестницы могут быть одно-, двух-, трех- и четырехмаршевыми. Лестница состоит из проступи и подступенка. Ширина проступи – 300 мм, высота подступенка – 150 мм. Количество эвакуационных лестниц на любом этаже общественного здания – не менее 2-х.

3. КОНСТРУКТИВНОЕ РЕШЕНИЕ

Конструктивное решение может быть принято исходя из следования чисто утилитарным (функциональным) потребностям или для раскрытия идеи композиционно-художественного решения объекта.

По конструктивному решению здание может быть выполнено с несущими стенами или каркасом. Несущие стены здания могут быть продольными и/или поперечными. В качестве материала стен чаще всего используются кирпич, бетонные блоке, газобетонные блоки и другие штучные материалы, а также монолитный, сборный и сборно-монолитный железобетон. Здания с несущим каркасом могут быть выполнены по связевой, рамной или рамно-связевой системе, так же может быть применена схема с неполным каркасом (наружные несущие стены и несущие колонны внутри здания). В качестве материала каркаса чаще всего используется монолитный или сборный железобетон – преимущественно пролёты от 6,00 м до 24,0 м. Для большепролетных систем чаще

15
