Материал: Тепловые электростанции

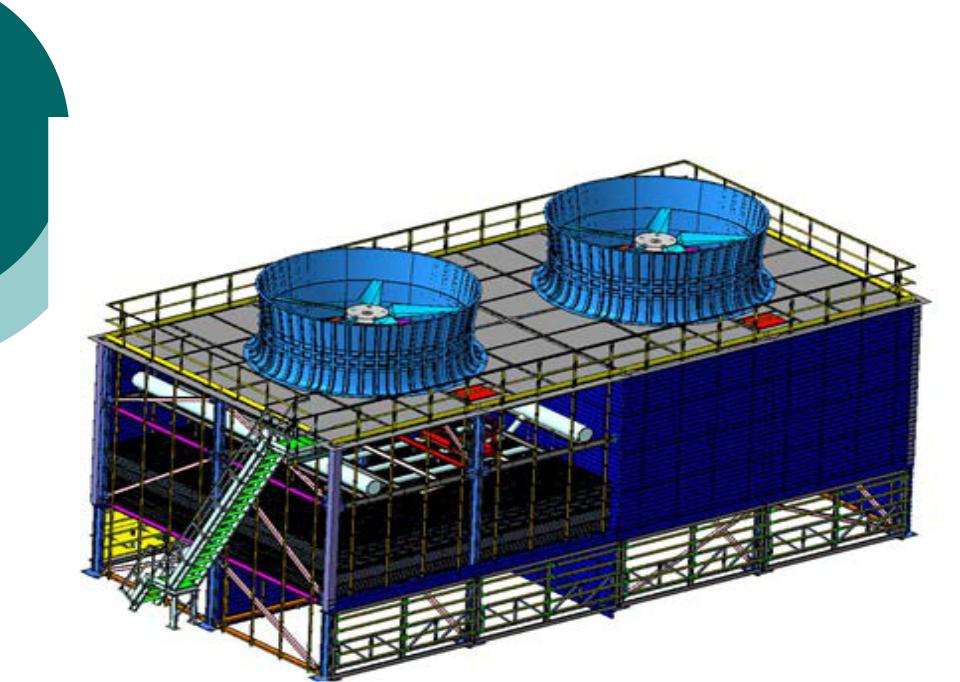

Градирня с принудительной подачей
воздуха и верхним расположением вентиляторов

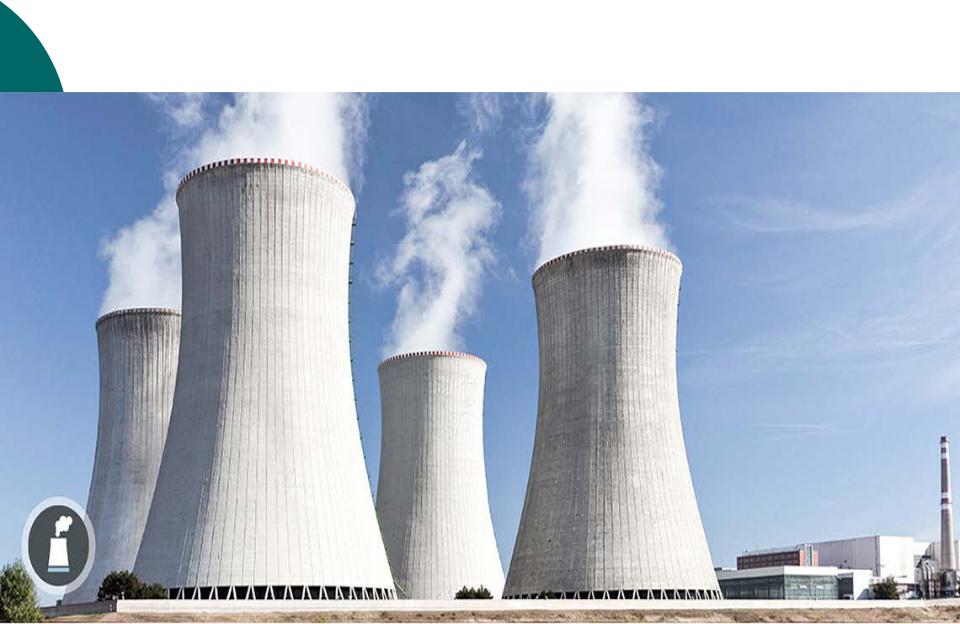

ГРАДИРНИ ТЭС
22

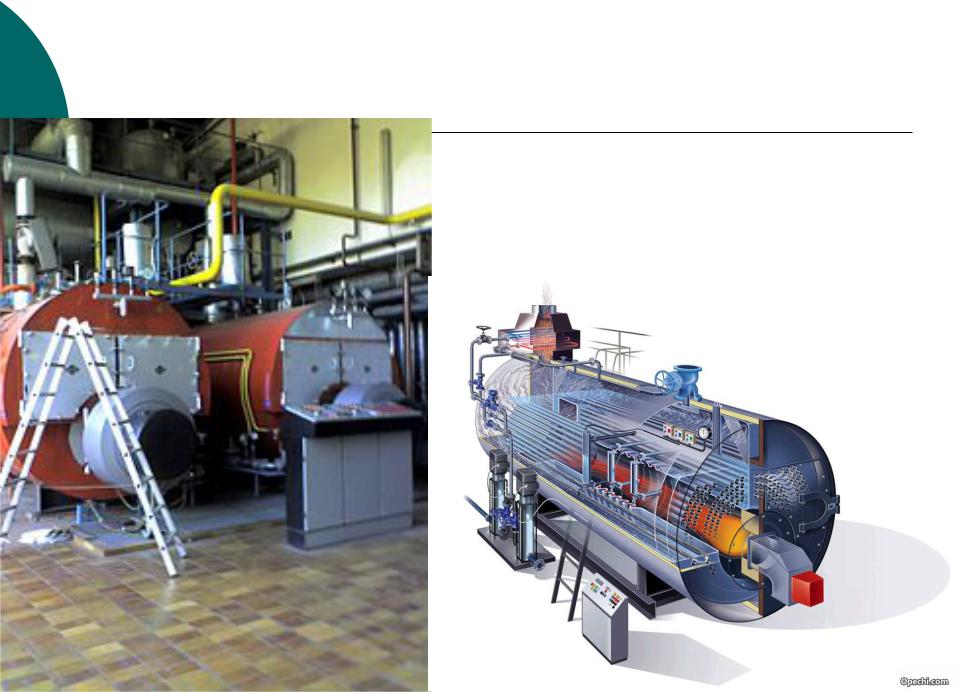

Паровой котёл
23
Паровой котёл
Устройством для производства водяного пара высокой температуры
является паровой котел. При этом давление воды, находящейся внутри котла в газообразном состоянии, значительно превышает атмосферное. Нагревание воды происходит в результате выделения тепловой энергии за счет сжигания какоголибо топлива. Несмотря на то, что в настоящее время паровые котлы имеют различную конструкцию, они имеют один и
тот же принцип работы. |
24 |
|
Классификация паровых котлов
Водотрубные котлы по принципу движения воды
ипароводяной смеси подразделяются на:
барабанные (с естественной и принудительной циркуляцией): за один проход по испарительным поверхностям испаряется лишь часть воды, остальная возвращается в барабан и проходит поверхности многократно);
прямоточные (среда между входом и выходом котла движется последовательно, не возвращаясь).
Вводотрубных парогенераторах внутри труб движется вода и пароводяная смесь, а дымовые газы омывают трубы снаружи. В России в XX веке преимущественно использовались водотрубные
котлы Шухова. |
25 |
