Критерии для выбора владельца процесса:

  1. знание процесса

  2. коммуникативные способности

  3. признание среди коллег

  4. энтузиазм

Построение ответственности по процессу

Участники

Процесса

Операции

процесса

Владелец процесса

Главный специалист

Специалист

Исполнитель 1

Исполнитель 2

Организация подпроцессов процесса 1

О

У

У

Процесс 1

И

О

У

У

Прцесс 2

И

И

У

О

Прцесс 3

И

Подбор, подготовка и аттестация кадров

О

У

И

И

И

О- ответственный И- получение информации У- участвуют

3. Создание управляемости процесса на основе PDCA-цикла: планирование выходов, входов, ресурсов, показателей, ответственности, регламентация и выполнение процесса, мониторинг, проведение корректирующих и предупреждающих действий.

Управляемость - это такое состояние процесса, когда вариабельность на выходе не превышает верхнего и нижнего пределов, отстоящих друг от друга на 6 сигм. Для создания управляемости процесса необходим некий алгоритм действий, которым и является предложенный Демпингом цикл PDCA.

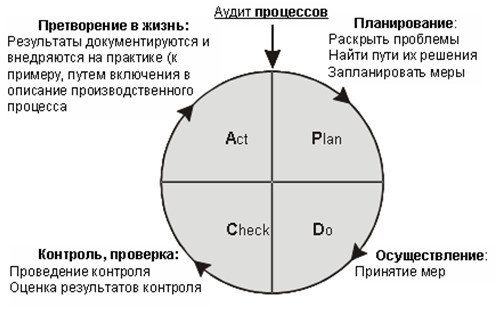

Цикл Деминга (Deming Cycle, круг качества) – это постоянный круг регулирования усовершенствования продукта и производственных процессов, оптимизации отдельных единиц и объектов.

PDCA цикл (Plan-Do-Check-Act): планирование – выполняй – проверяй – действуй) является широко распространенным методом непрерывного улучшения качества. При помощи постоянных проверок до, во время и после процесса производства, воспитания ответственности за качество и, прежде всего, при помощи постоянного аудита процесса производства могут быть обнаружены слабые места в разных процессах на предприятии. PDCA служит именно для обнаружения причин брака и поддержки всего процесса вплоть до устранения дефектов.

Круг качества включает следующие шаги:

1. Планирование (Plan) – установление целей и процессов, необходимых для достижения целей, планирование работ по достижению целей процесса и удовлетворенности потребителя, планирование выделения и распределения необходимых ресурсов (механизмов).

2. Выполнение (Do) – осуществление запланированных работ.

3. Проверка (Check) – сбор информации и контроль результата, получившегося в ходе выполнения процесса, выявление и анализ отклонений, установление причин отклонений.

4. Действия (управление, корректировка) (Act) – принятие мер по устранению причин отклонений от запланированного результата, изменения в планировании и распределении ресурсов.

Необходимо непрерывное совершенствование. Достигнув чего-то, организации необходимо двигаться дальше, развиваться, не стоять на месте.

В менеджменте качества используют цикл PDCA – планируй, делай, проверяй, улучшай. То есть организация сначала разрабатывает, планирует продукт, затем продает какую-то пробную партию, проверяет свои сделанные предположения, затем действует – то есть путем вариации каких-то параметров пытается улучшить свой продукт и продает его. Затем цикл начинается заново. При прохождении через цикл PDCA организация имеет новый продукт или услугу более высокого качества и, следовательно, с более высокими требованиями к технологии.

4. Разделите перечисленные ниже процессы на основные и вспомогательные

Поясните основное отличие основных и вспомогательных процессов. Стандартизировано ли деление процессов по этим двум категориям?

основные

вспомогательные

  • получение маркетинговой информации

  • разработка проекта продукции

  • создание детали

  • разработка продукции

  • производство

  • упаковка и хранение

  • послепродажная деятельность

  • утилизация

  • реализация

  • установка и ввод в эксплуатацию продукции

  • закупка ресурсов

  • подготовка, обучение персонала

  • обслуживание оборудования

  • управление документацией

  • обеспечение энергоресурсами

  • информационное обеспечение

  • PR-деятельность

  • управление окружающей средой

Все процессы делятся на:

основные – непосредственно связаны с созданием добавленной стоимости (ценности продукции), через них проходят производимая продукция и/или услуги и их компоненты.

Вспомогательные – дополняют основные процессы и напрямую не контактируют с продукцией, предназначены для обеспечения нормального функционирования основных процессов.

К таким процессам относятся:

  • процесс обучения персонала

  • управление документацией

  • процессы обеспечения(обслуживание оборудования, обеспечение энергоресурсов, финансовая поддержка

  • PR- деятельность.

Задание 5. Для процесса, в котором Вы принимаете участие, укажите его основные элементы

Владелец процесса:

Начальник цеха

Регламентирующая документация:

Техпроцесс, инструкции оператора

Цель процесса: изготовление продукции соответствующего качества и соот. Запросам потребителя

Поставщики входов

Входы

Наименование процесса

Процесс механической обработки литых деталей

Выходы

Потребители выходов

Литейное производство

заготовка

Готовая деталь

Цеха окончательной сборки

Критерии для оценки процесса, в т.ч. результативность: соответствие эталонам и нормам, соот. Размеров и шероховатости

Ресурсы процесса: детали, инструменты, персонал, оборудование

Декомпозиция процесса (подпроцессы): токарная обработка, балансировка, контроль, промывка, слесарная обработка, упаковка

Связь с другими процессами организации: предварительная обработка, контроль

Записи процесса: паспорта, наряды с подписями ОТК, поверочные листы, сопроводительные карты

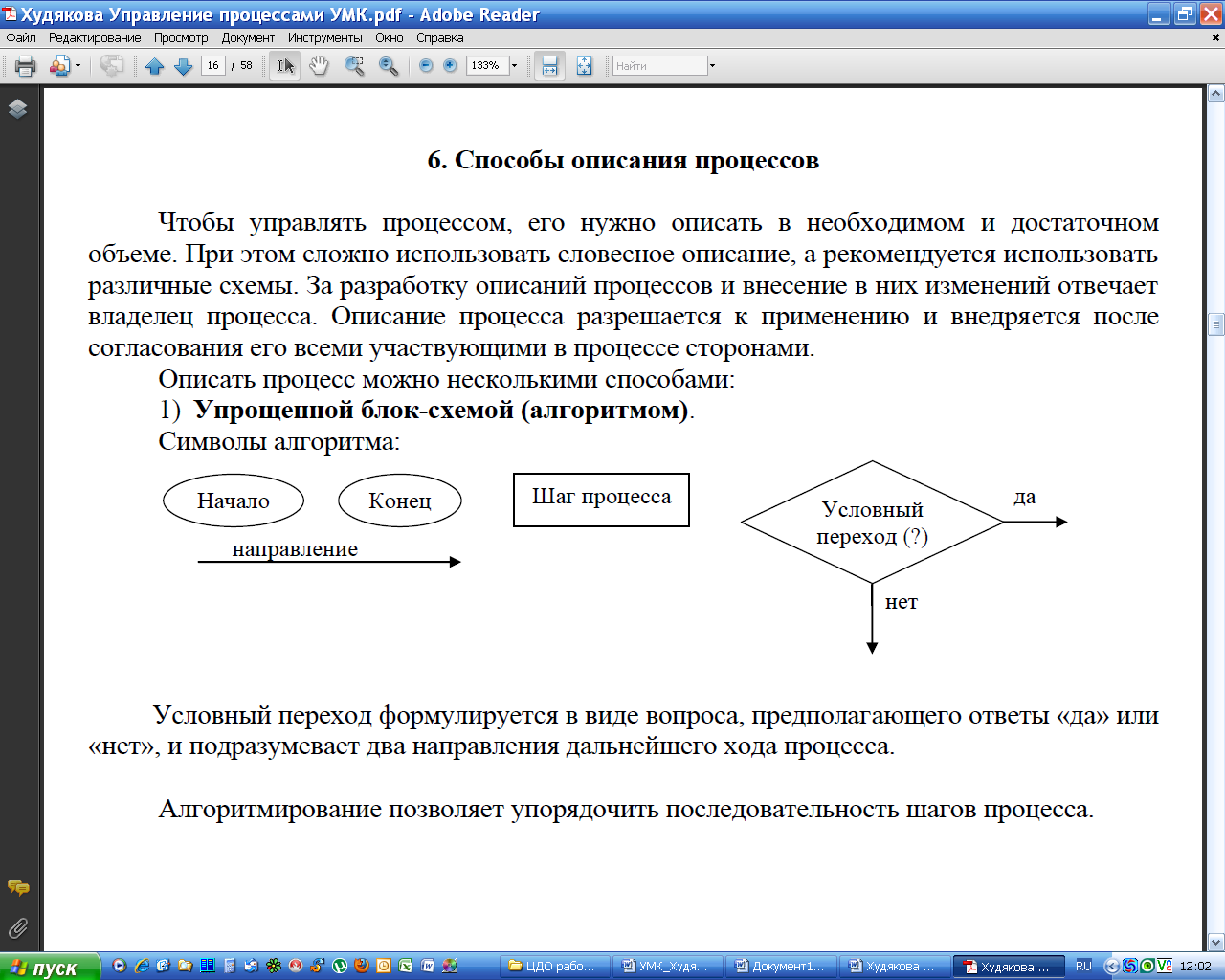

6. Способы и правила описания процессов. Пример графического описания процесса с использованием упрощённой блок-схемы или другого способа.

Чтобы управлять процессом, его нужно описать в необходимом и достаточном объеме. При этом сложно использовать словесное описание, а рекомендуется использовать различные схемы. За разработку описаний процессов и внесение в них изменений отвечает владелец процесса. Описание процесса разрешается к применению и внедряется после согласования его всеми участвующими в процессе сторонами.

Описать процесс можно несколькими способами:

1) упрощенной блок-схемой (алгоритмом) (рис 8).

Символы алгоритма:

Условный переход формулируется в виде вопроса, предполагающего ответы «да» или «нет», и подразумевает два направления дальнейшего хода процесса.

Алгоритмирование позволяет упорядочить последовательность шагов процесса.

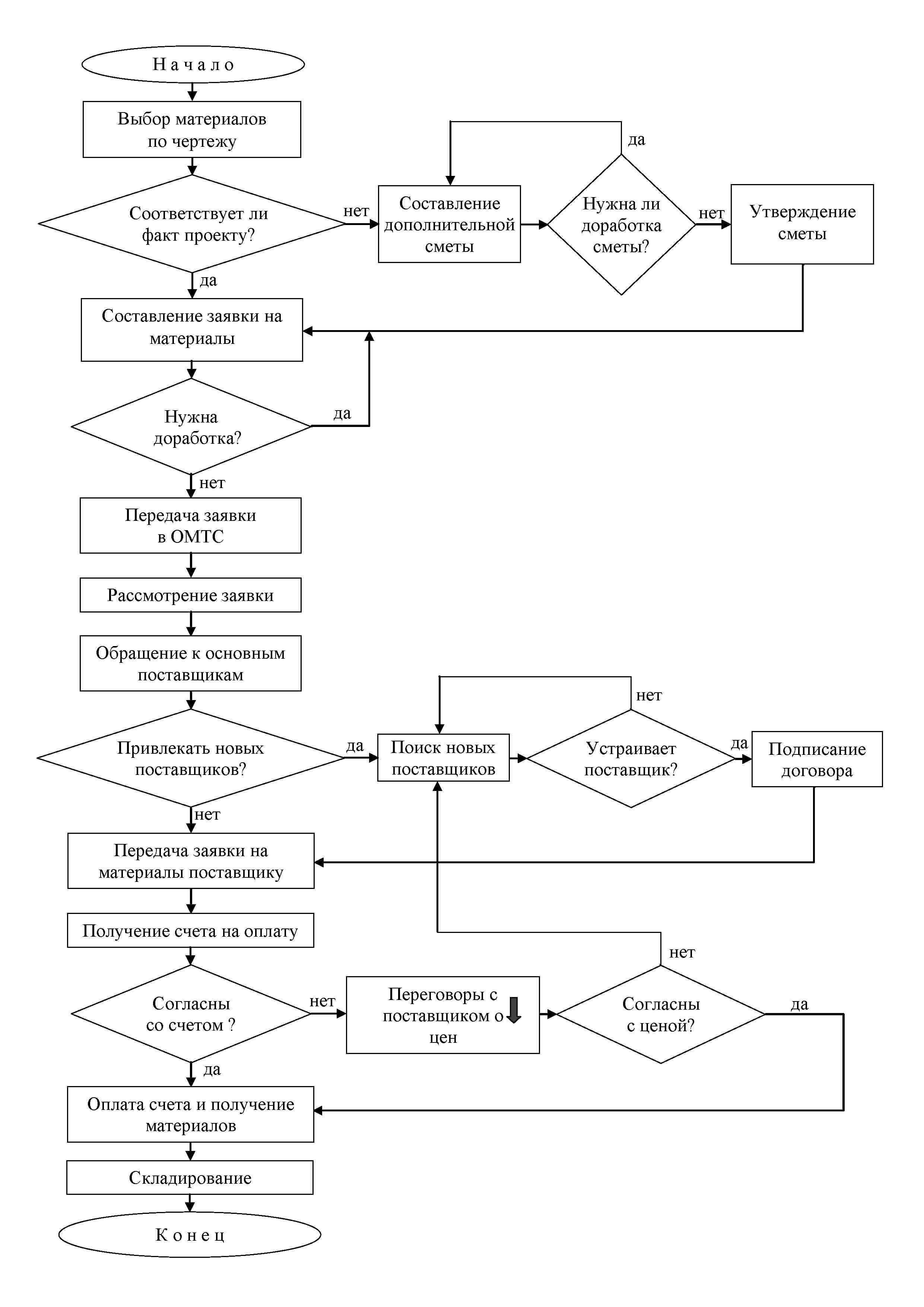

Рис.8. Блок-схема процесса «Снабжение строительными материалами строительно-монтажного управления»

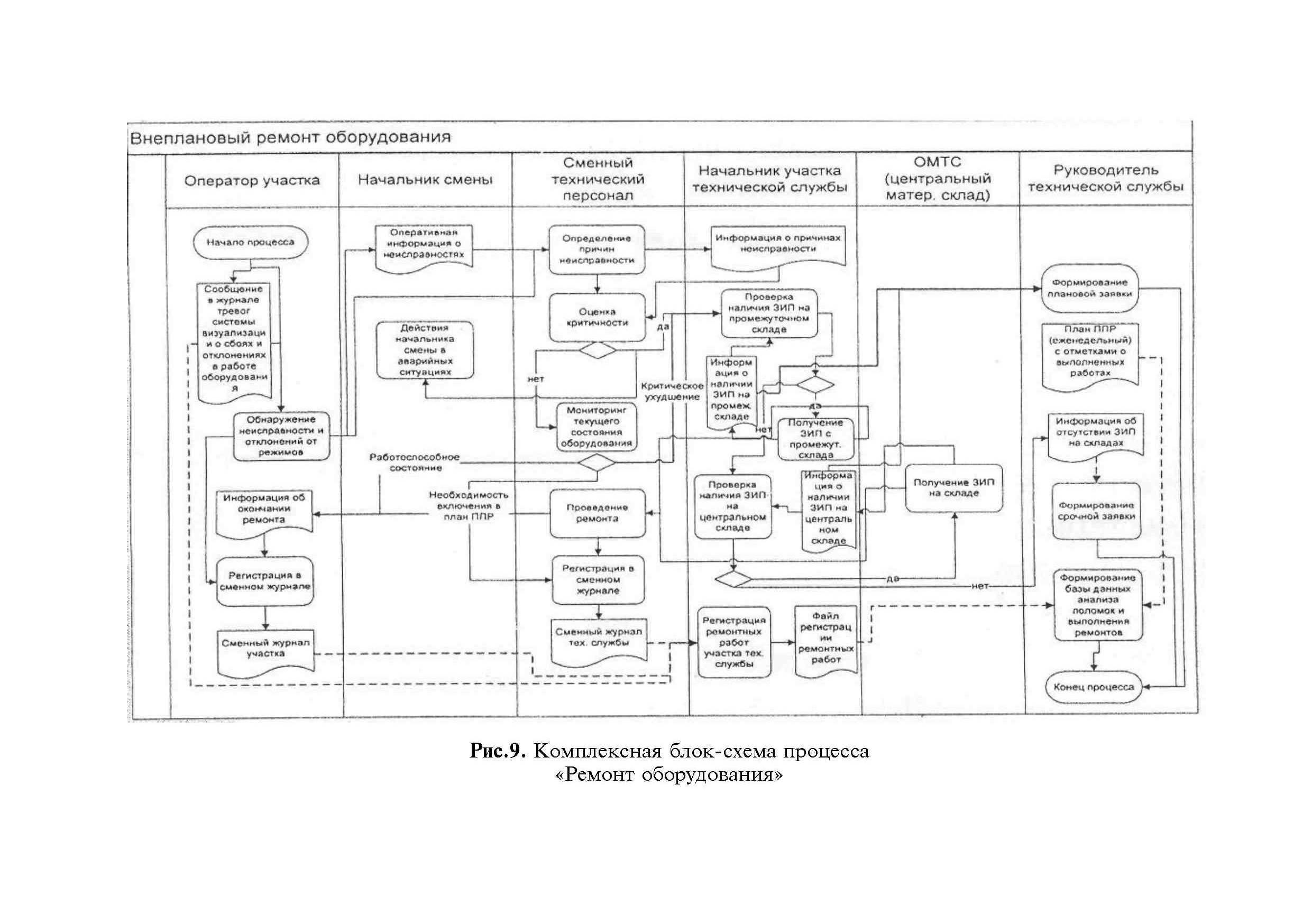

2) комплексной блок-схемой (рис. 9), которая состоит из тех же символов, что и упрощенная блок-схема, но она более подробно описывает деятельность всех подразделений организации, участвующих в рассматриваемом процессе;

3) диаграммой потока процесса – используется для анализа и стандартизации процесса, для выявления потерь и планирования улучшений. В ней используется шесть символов, образующих «язык» карты процесса:

операция

проверка,

контроль

принятие решения

регистрация

перемещение

задержка, простой

  • П ример описания процесса с помощью диаграммы потока

    7

    № п/п

    Вре­мя, мин

    Обозначение действия

    Наименование действия

    1

    4

    Прием заказа по телефону, факсу или почте

    2

    5

    Оформление телефонного заказа по установленной форме

    3

    4

    Проверка ошибок в заказе, полученном по факсу или почте

    4

    1

    Правильно ли оформлен заказ?

    5

    6

    В случае неправильного заказа – связь с потребителем и уточнить заказ

    6

    4

    Оценка заказа в стоимостном выражении

    7

    3

    Регистрация оригинала заказа

    8

    4

    Сделать копию заказа

    9

    2

    Направить копию заказа на склад

    10

    4

    Введение заказа в компьютер

    11

    38

    Ожидание возврата копии заказа со склада

    12

    2

    Заказ может быть выполнен? (есть ли продукция на складе?)

    13

    6

    Если заказ выполним, то осуществить печать сопроводительных документов

    14

    3

    Направление сопроводительных документов на склад

    15

    5

    Печать накладной

    16

    4

    Регистрация накладной в папке с текущими документами

    Итого: 91

    34

    5

    4

    3

    38

    7

  • 4) методологией функционального моделирования IDEF0

  • В методологии IDEF0 существует пять типов отношений между блоками в пределах одной диаграммы:

  • 1) выход-управление – возникает тогда, когда выход одного блока служит управляющим воздействием на блок с меньшим доминированием

  • 2) выход-вход – возникает при соединении выхода одного блока с входом другого блока с меньшим доминированием

  • 3) обратная связь по управлению – возникает тогда, когда выход некоторого блока создает управляющее воздействие на блок с большим доминированием

  • 4) обратная связь по входу – имеет место тогда, когда выход блока становится входом другого блока с большим доминированием (

  • 5) выход-механизм – отражает ситуацию, при которой выход одной функции становится средством достижения цели другой).

  • 5) и другие способы описания.

7 Методология функционального моделирование idef0: ее назначение, понятие “модель”, принцип декомпозиции, структурные компоненты. Правила построения диаграмм idef0. Участников idef0-моделирования

  1. Назначение, сущность методологии idef0, и ее основные элементы.

Методология функционального моделирования IDEF0 создана для графического описания производственно-технических и организационно-экономических систем. Она используется для создания функциональной модели, отражающей структуру и функции системы, а так же потоки информации и материальных объектов, связывающие эти функции.

Основные принципы методологии (IDEF0) – это предоставление любой изучаемой системы в виде набора взаимодействующих и взаимосвязанных блоков, отображающих процессы, операции, действия, происходящие в изучаемой системе. Все, что происходит в системе принятии называть функциями. Каждая функция обозначается блоком в виде прямоцгольника, в который вписывают имя функции.

Управление

В ходы выходы

Механизмы

Блоки всегда должны иметь хотя ба одну управляющую и одну выходящую стрелку.

Существует четыре вида стрелок:

  1. Прямая

  2. Ломаная

  3. Ветвление

  4. Слияние

Стрелки могут состоять только из горизонтальных и вертикальных отрезков, отрезки направленные по диагонали не допускаются. Стрелки должны присоединятся к блоком к его сторонам присоединение к углам не допускается. Каждая стрелка д.б. помечена.

Модель IDEF0

Представляет собой совокупность диаграмм с сопроводительной документацией разбивающих сложный объект на составные части. Первоначальная диаграмма является наиболее общим описанием всей системы. Она состоит из одного блока и стрелок называется контекстной диаграммой и имеет номер А-0 эта диаграмма обязательно должна входить в состав модели. На диаграмме А-0 стрелки отображают связи объекта моделирования с окружающей средой. Имя блока является названием всей системы. А-0 так же должна содержать точку зрения должностного лица или подразделения, с позиции которой создается модель, и цель для достижения которой ее разрабатывают.

Диаграммы декомпозирующие диаграмму верхнего уровня называются дочерними. Каждая дочерняя диаграмма охватывает ту же область что и родительский блок, но описывает его более подробно. На ней блоки располагаются по диагонали от левого верхнего к правому нижнему. Она имеет не менее трех и не более шести блоков. Декомпозиция происходит до тех пор пока не будут получена структура, позволяющая ответить на вопросы, сформулированные в цели моделирования.

Для диаграммы может быть разработан текст и глоссарий. Текст представляет собой краткий комментарий к содержанию диаграммы и размещается на отдельном бланке. Глоссарий определяет понятия и термины.

Отношение блоков на диаграммах IDEF0
