П6.3. Анализ схемы усилителя по постоянной составляющей

Собрав схему усилителя и задав значения всех элементов, которые были рассчитаны ранее, необходимо скорректировать положение рабочей точки, которое в большинстве случаев может отличаться от ожидаемого (расчетного). При корректировке необязательно подавать на вход каскада какой-либо радиосигнал, так как нас интересуют значения только постоянных токов и напряжений.

Для анализа схемы по постоянному току выбрать в меню Analysis подпункт Dynamic DC. После нажатия кнопки Node Numbers, которая находится на функциональной панели, появятся номера соответствующие отдельным узлам, которые MicroCap определяет автоматически, выделяя точки схемы с разными потенциалами. Значения этих потенциалов отображаются на схеме после нажатия кнопки Node Voltages на той же панели. Стоит помнить, что эти значения соответствуют именно потенциалам узлов! Чтобы определить напряжение между двумя узлами с разными значениями потенциалов, необходимо вычесть одно значение из другого. Для отображения направления протекания и значения постоянных токов в разных ветвях схемы необходимо нажать кнопку Currents.

Положение рабочей точки на ВАХ активного элемента определяется четырьмя параметрами: например, для биполярного транзистора – это постоянные ток базы (Ib) и ток коллектора (Ic), постоянные напряжение база-эмиттер (Uбэ) и напряжение коллектор-эмиттер (Uкэ). Подстраивая сопротивления резисторов в цепи смещения (RД1 и RД2), следует добиться того, чтобы указанные выше токи и напряжения были максимально близки по значению с расчетными.

В дальнейшем при моделировании могут понадобиться следующие функциональные кнопки:

88

Powers отображаются значения мощностей, рассеиваемых в ветвях и элементах (особое внимание обратить на мощность, рассеиваемую транзистором – недопустимо превышение максимально возможной, значение которой является справочной величиной транзистора PКmax);

Conditions – на схеме отображаются состояния p-n-пере- ходов (LIN – линейный режим, ON – переход открыт, OFF – переход закрыт, SAT – режим насыщения, HOT – превышение допустимой мощности рассеивания).

П6.4. Источники сигналов

Чтобы скорректировать номиналы элементов контура на вход усилителя необходимо подать гармоническое колебание с частотой, равной резонансной частоте усилителя. Модель источника синусоидального напряжения находится в меню MicroCapAnalog Primitives\Waveform Sources\Sine Source. В поя-

вившемся окне в графе Part указать название источника, например Vrez, а в графе Model наименование модели. Название источника и модели можно сделать одинаковым. Далее, необходимо заполнить графы параметров источника:

F – частота колебания (задается несущая частота),

A – амплитуда колебания (задается пиковое значение радиоимпульса),

DC – постоянная составляющая сигнала (задается равным 0),

PH – сдвиг фазы (задается равным 0),

RS – сопротивление источника (0.001 Ом или менее), TAU – время, за которое амплитуда уменьшится в е раз

(задается равным 0),

RP – период повторения затуханий (задается равным 0). В моделирующей программе MicroCap имеется возможность задавать форму и тип сигнала посредством его аналити-

89

ческого выражения. Для этого, выбрать модель источника сиг-

нала в меню Analog Primitives\Function Sources\NFV. В появив-

шемся окне внести название источника сигнала в графу Part, а в графу Value занести аналитическое выражение сигнала. Для наглядности, можно двойным левым кликом мышки на этой графе вызвать текстовое окно. Если математическое выражение, задающее сигнал, состоит из нескольких выражений, каждое из которых определяет сигнал лишь на определенном промежутке времени, то формат заполнения графы будет следующим:

(t<=t1)*f1(t)+(t1<t and t<=t2)*f2(t)+(t2<t and t<=t3)*f3(t)+…

где t1, t2, t3, … метки времени, определяющие границы интервалов на которых сигнал задается функциями f1, f2, f3, … соответственно. Ниже приведен пример.

Пусть огибающая модулированного по амплитуде сигнала задается выражением:

Несущая частота радиосигнала равна 2 МГц, а длительность сигнала 0.4 мс. Тогда в MicroCap такой радиоимпульс может быть задан следующим образом:

((t<=0.2M)*(1-exp(-2*t/0.4M))+(0.2M<tandt<=0.4M)* exp(-8*t/0.4M))*cos(2*PI*2MEG*t)

В этом же окне нажатием кнопки Plot вызывается отдельное графическое окно с осциллограммой заданного сигнала. Чтобы изменить настройки отображения временной диаграммы, необходимо два раза нажать левой кнопкой мыши в поле графика. В новом появившемся окне параметров в закладке Scales and Formats заполняются основные графы двух блоков – X и Y. Range Low и Range High – соответственно

90

нижние и верхние границы построения осей, Grid Spacing – период сетки по осям X и Y. Эти параметры определяют лишь координатную плоскость. Каким образом задать временной интервал анализа и построения самого сигнала, описано в следующем пункте.

П6.5. Получение осциллограмм сигналов

Чтобы вывести на экран осциллограмму напряжения или тока в какой-либо точке схемы, предварительно необходимо, нажав кнопку Node Numbers, определить номера необходимых узлов. Далее, выбрать меню Analysis\Transient, после чего появится окно параметров, примерный вид которого представлен ниже на рис. П6.4.

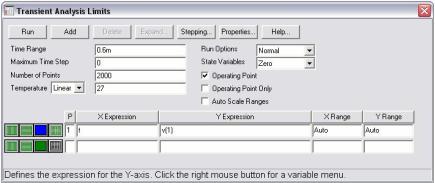

Рис. П6.4. Типовой вид окна параметров меню Transient

В графе Time Range необходимо указать промежуток времени, в течение которого будет проводиться анализ. Заполняется в формате Tmin,Tmax – начальный и конечный моменты времени расчета. По умолчанию Tmin = 0 и его можно не указывать. Отрицательные значения Tmin и Tmax недопустимы. Последний параметр целесообразно задать равным примерно 1.2…1.7 длительности импульса.

91

Внимание! Именно этот параметр определяет временной интервал анализа при построении осциллограммы сигнала (см. предыдущий пункт) и при анализе переходных процессов

врежиме Probe Transient.

Вполе Number of Points указывается количество точек анализа, которое определяют его точность, а также время расчета, поэтому выбирать его слишком большим (более 10000) нецелесообразно.

Внижней части окна, в поле X Expression задается неза-

висимая переменная, то есть время T. В графе Y Expression указывается математическое выражение для переменной, откладываемой по оси Y. Если необходимо пронаблюдать за изменением напряжения в некотором узле, то в данное поле вводится выражение V(N), где V – символ, обозначающий напряжение, N – номер узла.

Графы X Range и Y Range определяют максимальные и минимальные значения переменных X и Y соответственно, а также определяют период сетки. Формат заполнения имеет вид max,min,step либо Auto, что означает соответствие указанным выше значениям.

Если необходимо построить несколько осциллограмм, то необходимо нажать кнопку Add в верхней части окна, после чего появится новая строка параметров. Кнопка Delete удаляет строку параметров, на которой установлен курсор. В поле с названием P указывают номер системы координат, в которой будет отображена соответствующая осциллограмма. Если эти номера во всех графах P одинаковые, то все осциллограммы будут построены в одной плоскости.

В некоторых случаях целесообразно пользоваться режимом Probe, для чего в меню Analysis выбрать пункт Probe Transient. Экран будет разделен на два окна: правое будет отображать схему со всеми узлами, а левое будет представлять собой графическое окно. Нажимая правой кнопкой мыши на некото-

92

рый узел схемы в правом окне, соответствующая этому узлу осциллограмма напряжения будет изображена в левом окне. При повторном нажатии на этот узел осциллограмма пропадает. Возможно отображение нескольких разверток соответствующих разным узлам в одном окне.

Вывод результатов анализа переходных процессов

(Analysis\Transient и Probe Transient) может быть осуществлен как графически (см. выше), так и в виде файла, содержащего массивы мгновенных отсчетов времени и соответствующих им отсчетов напряжения или тока. Нажав кнопку Properties (F10) в окне, где построен график, необходимо в появившемся окне настроек выбрать закладку Save Curves. В поле In File указать путь и название сохраняемого файла данных. Расширение файла оставить по умолчанию *.usr. В этой же папке создать документ математического пакета MathCAD, содержащий следующее:

A:= READPRN("name.usr") T:=A<1> U:=A<2>

где name название файла данных▼;

A некоторая вспомогательная переменная;

T и U – массивы одинаковой размерности, соответствующие отсчетам времени (Т) и напряжения или тока (U), которые в дальнейшем могут использоваться в MathCAD для построения графиков и математической обработки.

П6.6. Анализ частотных характеристик цепи

Пакет MicroCap позволяет проводить частотный анализ моделируемых схем с получением графиков ненормированных амплитудно-частотной или фазочастотной характеристик любого узла схемы (относительно «земли») либо нормированных характеристики (модуля и аргумента комплексного коэффици-

▼ Файл данных предварительного редактирования не требует. 93

ента передачи). При этом на вход должно подаваться гармоническое колебание любой частоты и амплитуды.

Для построения амплитудно-частотной характеристики всего каскада, необходимо определить номера узлов соответствующих входу и выходу схемы. Во всплывающем меню Analysis необходимо выбрать подменю AC. Появившееся окно будет иметь вид, как представленное ниже на рис. П6.5.

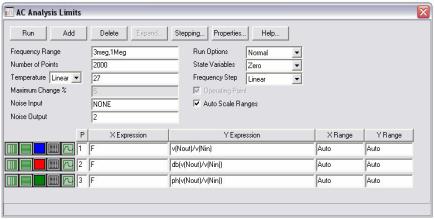

Рис. П6.5 Типовой вид окна настроек меню анализа АС

В строке Frequency Range через запятую вводятся верхняя и нижняя граница интервала частот, в пределах которого будет проведен анализ. Чтобы задать необходимое количество точек анализа, необходимо в графе Frequency Step выбрать из предложенных вариантов пункт Linear, после чего станет активным строка Number of Points, где и следует ввести требуемое значение количества точек. В общем случае нет необходимости выбирать его более 2…3 тысяч. Далее, в графы X Expression вносится символ F, означающее, что переменной, относительно которой будут строиться графики, является частота. Графы Y Expression могут быть заполнены в соответствие с одним из следующих вариантов:

94

1)v(Nout)/v(Nin) построение модуля комплексного коэффициента передачи (нормированной амплитудно-частотной характеристики) в относительных величинах;

2)db(v(Nout)/v(Nin)) построение модуля комплексного коэффициента передачи в логарифмических величинах (дБ);

3)ph(v(Nout)/v(Nin)) построение аргумента комплексного коэффициента передачи (фазочастотной характеристики); Вместо Nout и Nin следует, конечно же, подставить но-

мера соответственно выходного и входного узлов.
