Материал: Восстановление блока и головки блока цилиндров двигателя (90

УДК 629.113/114.004.67 /07/

Ж721

Рецензент – канд. техн. наук, доцент Аксенов С.В.

Жилин И.В.

Ж 721 Восстановление блока и головки блока цилиндров двигателя [Текст]: методические указания к лабораторной работе по дисциплине «Основы технологии производства и ремонта автомобилей» / Составитель И. В. Жилин. - Липецк: Изд-во ЛГТУ, 2012. - 25 с.

Приведены назначение и особенности строения и работы основных толстостенных корпусных деталей автомобильного двигателя. Рассмотрены различные дефекты деталей. Приводятся сведения о современных подходах, методах и технологиях восстановления деталей.

Ил. 20. Библиогр.: 4 назв.

Жилин И.В., 2012

ФГБОУ ВПО «Липецкий

государственный технический университет», 2012

Общие указания

Автомобили состоят из большого числа разнообразных деталей. В процессе работы различные вредные (разрушительные) процессы приводят к ухудшению их технического состояния и в конечном итоге – к дефектам деталей. Очень важно своевременно и правильно определить имеющиеся дефекты, а также рационально и качественно восстановить деталь путем устранения дефектов.

Ремонт автотранспортных средств является важным способом поддержания их работоспособности. В современных условиях автотранспортные и авторемонтные предприятия в своей работе могут использовать разнообразные технологические и технические методы и средства ремонта автомобилей.

Выполнение настоящей работы предусматривает самостоятельное изучение рассматриваемых вопросов по различным литературным источникам; проведение необходимых видов работ в лаборатории; проведение расчетов и принятие организационно-технических решений; оформление отчета; защиту выполненной и оформленной лабораторной работы.

Целью настоящей работы является:

закрепление знаний по устройству и функционированию автомобилей;

приобретение знаний по технологии ремонта автомобилей;

приобретение навыков выполнения дефектовочных и восстановительных работ;

закрепление опыта работы с научно-технической и нормативной литературой.

Оборудование, применяемое для выполнения дефектовочных работ: лабораторный стол, лупа 4-хкратного увеличения, микрометр рычажный МР-75, щуп автомобильный, индикатор часового типа, резьбовые калибрыпробки для проверки резьб в отверстиях под шпильки и болты М II-6Н.

Общие требования техники безопасности при выполнении

лабораторных работ

3

1)К выполнению лабораторной работы студенты допускаются после тщательного изучения методических указаний, получения вводного инструктажа на рабочем месте.

2)Станки и оборудование ремонтных работ являются источниками повышенной опасности, поэтому начинать работать с ними можно только с разрешения преподавателя или учебного мастера (лаборанта).

3)Некоторые детали автомобиля имеют большие габариты и массу, поэтому могут быть источниками механического травмирования.

4)Необходимо следить, чтобы вращающиеся части двигателя и оборудования не захватили свисающие части одежды.

5)Работать с оборудованием и инструментом нужно аккуратно и

бережно.

По окончании выполнения лабораторной работы убрать рабочее место и сдать его учебному мастеру (лаборанту).

4

Конструктивно-технологические особенности

Двигатель автомобиля является важнейшей его составной частью. Он обеспечивает автомобиль энергией для передвижения по опорной поверхности. Традиционно двигатель имеет кривошипно-шатунный механизм, газораспределительный механизм, системы питания, охлаждения, смазки и пр.

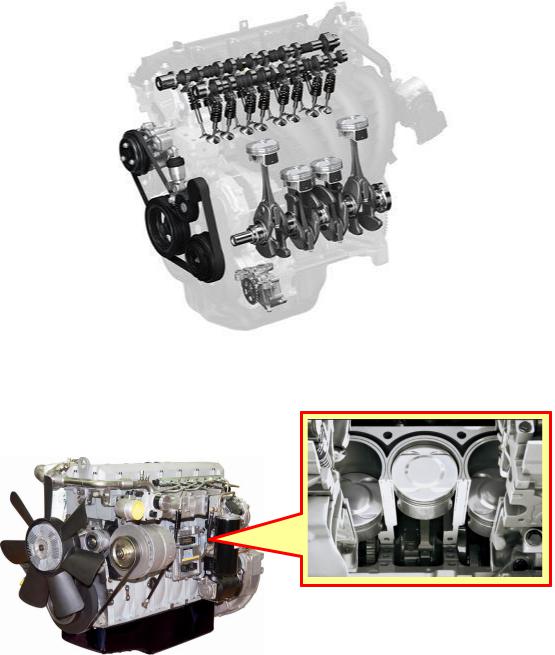

Рис. 1. Двигатель внутреннего сгорания

Рис. 2. Местоположение блока цилиндров в двигателе

5
