Дипломная (вкр): Возможности визуализации дефектов образцов с использованием газового разряда атмосферного давления

Чувствительность методов рентгенодефектоскопии определяется отношением протяжённости дефекта в направлении просвечивания к толщине детали в этом сечении и для различных материалов составляет 1-10%. Применение рентгенодефектоскопии эффективно для деталей сравнительно небольшой толщины, т.к. проникающая способность рентгеновских лучей с увеличением их энергии возрастает незначительно. Рентгенодефектоскопию применяют для определения раковин, грубых трещин, ликвационных включений в литых и сварных стальных изделиях толщиной до 80 мм и в изделиях из лёгких сплавов толщиной до 250 мм. Для этого используют промышленные рентгеновские установки с энергией излучения от 5-10 до 200-400 кэв (1 эв = 1,60210 · 10^-19Дж). Изделия большой толщины (до 500 мм) просвечивают сверхжёстким электромагнитным излучением с энергией в десятки Мэв, получаемым в бетатроне.

Газовые разряды, и плазма в том числе, могут послужить инструментом для расширения возможностей дефектоскопии.

1.2 Типы газовых разрядов

В настоящее время существует множество видов газовых разрядов, подтверждением тому могут служить их различные классификации, например:

Характеристика газового разряда по признаку питающего напряжения.

А) Постоянного тока.

Б) ВЧ плазма.

Для возбуждения и поддержания тлеющего разряда постоянного тока необходимо, чтобы два проводящих (металлических) электрода находились в непосредственном контакте с зоной плазмы. С технологической точки зрения такая конструкция плазмохимического реактора является не всегда удобной. Во-первых, при проведении процессов плазменного нанесения диэлектрических покрытий непроводящая пленка может также образовываться и на электродах. Это приведет к увеличению нестабильности разряда и в конечном итоге к его затуханию. Во-вторых, в реакторах с внутренними электродами всегда существует проблема загрязнений целевого процесса материалами, удаляемыми с поверхности электрода в ходе физического распыления или химических реакций с частицами плазмы. Избежать этих проблем, в том числе и полностью отказаться от использования внутренних электродов, позволяет использование периодических разрядов, возбуждаемых не постоянным, а переменным электрическим полем.

Реально используемый для возбуждения плазмы диапазон частот не слишком велик. Это связано с тем, что работающие установки могут создавать помехи радиосвязи. Международными договоренностями выделены несколько частот для промышленных установок. Наиболее употребительными являются частоты 13.56 МГц и 2450 МГц. Первая частота относится к области частот, называемых высокими (ВЧ разряд), а вторая - к области сверхвысоких частот (СВЧ разряд).

Для ВЧ разрядов существуют разные способы их возбуждения, которые делят по признаку того, замыкаются ли силовые линии электрического поля в плазме или нет. К первой группе относятся индукционные разряды, где разряд возбуждается путем подачи переменного тока в соленоид, внутри которого расположен реактор из диэлектрического материала. Силовые линии электрического поля представляют собой окружности концентрические с витками соленоида, а магнитное поле направлено вдоль оси соленоида. Такой разряд называют разрядом Н-типа. Ко второй группе относятся разряды, в которых переменное напряжение подается на электроды, которые могут находиться в непосредственном контакте с плазмой, либо быть изолированными от нее.

Плазма ВЧ разряда находит широкое применение в технологии микроэлектроники при проведении процессов нанесения покрытий, травления материалов и модификации поверхности. Существование нескольких способов возбуждения ВЧ разряда обуславливает существование нескольких типов плазмохимических ВЧ реакторов.

В) Наносекундные разряды. Наносекундный СВЧ разряд является новым направлением и в исследованиях плазмохимии газовых разрядов. Высокие значения приведенного электрического поля в таком разряде способствуют эффективному протеканию процессов, требующих высокой энергии электронов, таких как ионизация, диссоциация и возбуждение электронных уровней молекул и атомов. Одновременно, короткая длительность импульсов обеспечивает отсутствие значительного нагрева газа и приводит к закалке образующихся продуктов, предотвращая их термическое разложение. Отмеченные особенности делают наносекундный СВЧ разряд весьма близким по своим параметрам и свойствам к барьерному, импульсному коронному и пучковому разрядам, уже нашедшим широкое применение в различных плазмохимических технологиях.

Наносекундный разряд характеризуется обилием пространственных форм и структур. Выбирая давление газа, мощность и электродинамическую систему, создающую разряд, можно изменять параметры образующейся плазмы и таким образом оптимизировать эффективность плазмохимических процессов. Кроме того, такой разряд хорошо согласован с падающей волной, так что большая часть СВЧ мощности эффективно поглощается в разрядной плазме. Эти особенности делают наносекундный СВЧ разряд весьма привлекательным для реализации плазмохимических процессов, протекающих в сильно неравновесной низкотемпературной плазме.

Отметим, что большинство приложений низкотемпературной плазмы предполагает либо непрерывное поддержание разряда, либо использование импульсно-периодического режима с достаточно высокой средней мощностью. В случае наносекундного СВЧ разряда это приводит к необходимости создания недорогих и эффективных источников излучения, способных работать с высокой частотой следования импульсов.

Таким образом, разнообразие возможных эффектов и практических приложений разряда, создаваемого излучением большой интенсивности и малой длительности, делают изучение такого разряда и разработку эффективных СВЧ источников для его создания весьма актуальной задачей.

Г) Пульсирующие разряды.

Оптический пульсирующий разряд (ОПР) в сверхзвуковом потоке газа стабильно горит в фокальной плоскости при частоте повторения импульсов f = 20 - 100 кГц. ОПР в потоке газа применяется для аэрофизического моделирования, а также представляет интерес для аэрокосмичских задач и плазмохимии.

Характеристика газового разряда по давлению плазмообразующего газа.

А) Плазма атмосферного давления.

Б) Плазма пониженного давления.

Такая плазма генерируется в закрытых камерах в условиях вакуума (10^-3 - 10^-9 бар). Уменьшенное относительно атмосферного давления количество частиц на единицу объема приводит к увеличению свободного пути пробега и сравнительно более низкому числу процессов столкновения. В связи с этим плазма имеет меньшую склонность к релаксации и способна далеко распространяться в пространстве. Для эвакуации камеры необходимы мощные насосы. Плазма низкого давления не подходит для поточной обработки [21].

В) Плазма повышенного давления.

Источники плазмы высокого (от 1000 Па до атмосферного и, редко, выше) давления называют плазмотронами или плазменными горелками. В них, как правило, плазма образуется в специальной разрядной камере, сквозь которую продувается плазмообразующий газ. Наиболее часто используются дуговой или индукционный разряд. Для небольших мощностей (до нескольких кВт) распространены также СВЧ плазмотроны.

Характеристика газового разряда по температуре.

Плазму делят на низкотемпературную (температура меньше миллиона K) и высокотемпературную (температура миллион K и выше). Такое деление обусловлено важностью высокотемпературной плазмы в проблеме осуществления управляемого термоядерного синтеза. Разные вещества переходят в состояние плазмы при разной температуре, что объясняется строением внешних электронных оболочек атомов вещества: чем легче атом отдает электрон, тем ниже температура перехода в плазменное состояние.

В неравновесной плазме электронная температура существенно превышает температуру ионов. Это происходит из-за различия в массах иона и электрона, которое затрудняет процесс обмена энергией. Такая ситуация встречается в газовых разрядах, когда ионы имеют температуру около сотен, а электроны около десятков тысяч K.

В равновесной плазме обе температуры равны. Поскольку для осуществления процесса ионизации необходимы температуры, сравнимые с потенциалом ионизации, равновесная плазма обычно является горячей (с температурой больше нескольких тысяч K).

А) Высокотемпературная плазма.

Высокотемпературная плазма, возникающая в результате термической ионизации, является равновесной или, другими словами, изотермической плазмой. Степень ее ионизации очень велика, благодаря чему она является очень хорошим проводником - проводимость высокотемпературной плазмы сопоставима с проводимостью металлов.

Температура поверхности Солнца и звёзд равна нескольким тысячам градусов по Цельсию, их недра разогреты до миллионов градусов. Отсюда следует, что значительная часть вещества Вселенной, сконцентрированная в звёздах, находится в состоянии высокотемпературной плазмы [13].

Б) Низкотемпературная плазма.

Низкотемпературной называют плазму, у которой средняя энергия электронов меньше характерного потенциала ионизации атома (<10 эВ); температура её обычно не превышает 10⁵ К. Плазма с более высокой температурой называют горячей или высокотемпературной. Обычно низкотемпературная плазма слабоионизованная, т. е. число нейтральных атомов и молекул значительно превышает число заряженных частиц - электронов и ионов. Отношение числа ионизованных атомов к полному их числу в единице объёма называется степенью ионизации плазмы. Поскольку кулоновское взаимодействие между заряженными частицами значительно сильнее, чем взаимодействие между нейтральными частицами, и это взаимодействие дальнодействующее, то наличие заряженных частиц в низкотемпературной плазме в большой степени определяет её свойства, в т. ч. электрические и электромагнитные. Много видов низкотемпературной плазмы существует в природе (рис. 3). Низкотемпературная плазма в соответствии с физическими свойствами может быть стационарной, нестационарной, равновесной, неравновесной, идеальной и неидеальной [12].

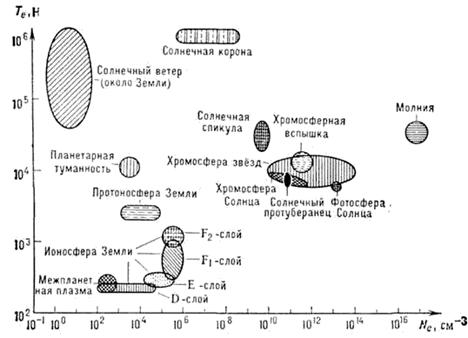

Рис. 5. Виды низкотемпературной плазмы, существующие в природе.

Стационарная и нестационарная низкотемпературная плазма.

Стационарная низкотемпературная плазма обладает большим временем жизни по сравнению с временами релаксации в ней. Нестационарная (импульсная) низкотемпературная плазма живёт ограниченное время, определяемое как временем установления равновесия в плазме, так и внешним условиями. Плазма, время жизни которой превышает характерное время переходных процессов, наз. квазистационарной. Например, плазма в канале молнии образуется и поддерживается в результате прохождения через него электрического тока. Характерное время установления равновесия в проводящем канале ~10^-5 с, характерное время расширения (т. е. разрушения) этого проводящего канала ~10^-3 с, поэтому в течение прохождения основной части тока через проводящий канал плазму в нём можно считать квазистационарной [24].

Равновесная и неравновесная низкотемпературная плазма.

Низкотемпературная плазма называется равновесной, если её компоненты находятся в термодинамическом равновесии, т. е. температура электронов, ионов и нейтральных частиц совпадает. В низкотемпературной плазме легко создаются неравновесные условия в результате селективного действия внешних электрических полей: электрическая энергия от них передаётся заряженным частицам, а те отдают её частицам газа при столкновениях. При таком способе введения энергии средняя энергия заряженных частиц может значительно отличаться от тепловой энергии нейтральных частиц. В первую очередь это относится к электронам, которые из-за малой массы неэффективно обмениваются энергией при упругом столкновении с нейтральными частицами газа. При этом не только средняя энергия электронов, но и вид распределения электронов по энергиям может существенно отличаться от равновесного.

Равновесная плазма обычно реализуется в газе при высоком давлении, где столкновения частиц происходят часто и скорость установления равновесия относительно велика. Примерами такой плазмы являются плазма дугового разряда при атмосферном давлении, плазма искрового разряда или молнии в атмосфере [24].

Характерным примером неравновесной плазмы является плазма тлеющего разряда или плазма дугового разряда низкого давления; напр., в плазме гелий-неонового лазера при давлении газа ~10 тор температура газа в центре разрядной трубки примерно 400 К, тогда как средняя энергия электронов несколько эВ.

Идеальная и неидеальная плазма.

Плазма считается идеальной, если средняя кинетическая энергия заряженных частиц (3/2)kТ много больше средней энергии её взаимодействия с окружающими частицами [24].

Характеристика газового разряда по виду вольтамперной характеристики (ВАХ).

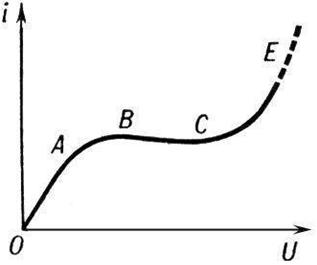

Рис. 6. ВАХ температура тихого разряда.

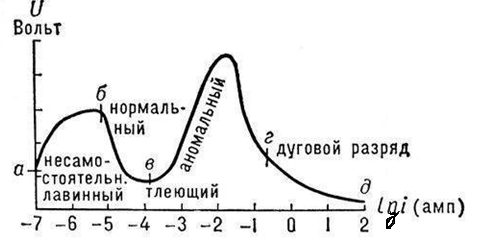

Рис. 7. ВАХ разряда.

Электрический разряд в газах, прохождение электрического тока через газовую среду под действием электрического поля, сопровождающееся изменением состояния газа. Многообразие условий, определяющих исходное состояние газа (состав, давление и т. д.), внешних воздействий на газ, форм, материала и расположения электродов, геометрии возникающего в газе электрического поля и т. п. приводит к тому, что существует множество видов Электрический разряд в газе, причём его законы сложнее, чем законы прохождения электрического тока в металлах и электролитах. Электрический разряд в газе подчиняются Ома закону лишь при очень малой приложенной извне разности потенциалов, поэтому их электрические свойства описывают с помощью вольтамперной характеристики (рис. 6 и 7).

Газы становятся электропроводными при их ионизации. Если электрический разряд в газах происходит только при вызывающем и поддерживающем ионизацию внешнем воздействии (при действии т. н. внешних ионизаторов), его называют несамостоятельным газовым разрядом. Электрический разряд в газах, продолжающийся и после прекращения действия внешнего ионизатора, называется самостоятельным.

Когда ионизация газа происходит при непрерывном действии внешнего ионизатора и малом значении разности потенциалов между анодом и катодом в газе, начинается "тихий разряд". При повышении разности потенциалов (напряжения) сила тока тихого разряда сперва увеличивается пропорционально напряжению (участок кривой OA на рис. 6), затем рост тока с ростом напряжения замедляется (участок кривой AB), и когда все заряженные частицы, возникшие под действием ионизатора в единицу времени, уходят за то же время на катод и на анод, усиления тока с ростом напряжения не происходит (участок ВС). При дальнейшем росте напряжения ток снова возрастает и тихий разряд переходит в несамостоятельный лавинный разряд (участок СЕ на рис. 6). В этом случае сила тока определяется как интенсивностью воздействия ионизатора, так и газовым усилением, которое зависит от давления газа и напряжённости электрического поля в пространстве, занимаемом разрядом. Тихий разряд наблюдается при давлении газа порядка атмосферного. Внешними ионизаторами могут быть: естественное радиоактивное излучение, космические лучи, потоки фотонов (сильное световое облучение), пучки быстрых электронов и т. д. Ионизаторы двух последних типов используются (преимущественно в импульсном режиме) в газовых лазерах.

Переход несамостоятельного электрического разряда в газах в самостоятельный характеризуется резким усилением электрического тока (точка Е на кривой рис. 6) и называется электрическим пробоем газа. Соответствующее напряжение U3 называется напряжением зажигания. Разряд после лавинного пробоя принимает форму тлеющего разряда, если давление газа низко (несколько мм рт. ст.). При более высоком давлении (например, при атмосферном) лавинное усиление электрического разряда в газах приводит к возникновению электрического пространственного заряда, что меняет характер процесса пробоя. Образуется один или несколько узких проводящих (заполненных плазмой) каналов, исходящих от одного из электродов. Такие каналы называются стримерами. Время образования стримеров очень мало (около 10^-7 сек).
