Материал: Введение в обработку металлов давлением. Новокщенов С.Л., Попова М.И
С.Л. Новокщенов М.И. Попова О.И. Попова
ВВЕДЕНИЕ В ОБРАБОТКУ МЕТАЛЛОВ ДАВЛЕНИЕМ
Учебное пособие
Воронеж 2017
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФГБОУ ВО «Воронежский государственный технический университет»
С.Л. Новокщенов М.И. Попова О.И. Попова
ВВЕДЕНИЕ В ОБРАБОТКУ МЕТАЛЛОВ ДАВЛЕНИЕМ
Утверждено учебно-методическим советом университета в качестве учебного пособия
Воронеж 2017
1
УДК 621. 9(075.8) ББК 34.62Я7
Н 744
Новокщенов С.Л. Введение в обработку металлов давлением: учеб. пособие [Электронный ресурс]. - Электрон. текстовые и граф. данные (2,9 Мб) / С.Л. Новокщенов, М.И. Попова, О.И. Попова. - Воронеж: ФГБОУ ВО «Воронежский государственный технический университет», 2017. - 1 электрон. опт. диск (CD-ROM): цв. - Систем. требования: ПК 500 и выше; 256 Мб ОЗУ; Windows XP; SVGA с разрешением 1024x768; Adobe Acrobat; CD-ROM
дисковод; мышь. - Загл. с экрана.
В учебном пособии представлены материалы по базовым понятиям и определениям, структуре производственных процессов в кузнечно-прессовом машиностроении и организации производственной деятельности. По каждому из разделов дается информация, необходимая и достаточная для освоения данного курса, которой студент должен владеть в совершенстве. Приводятся необходимые иллюстрации и справочный материал.
Издание соответствует требованиям Федерального государственного образовательного стандарта высшего образования по направлению 15.03.05 05 «Конструкторско-технологическое обеспечение машиностроительных производств» (направленность «Конструкторско-технологическое обеспечение кузнечноштамповочного производства»), дисциплинам «Введение в обработку металлов давлением» и «Перспективы развития кузнечнопрессового машиностроения».
Ил. 36. Библиогр.: 7 назв.
Рецензенты: ОАО «Тяжмехпресс» (директор по производству В.Д. Гнояник); д-р техн. наук, проф. Ю.С. Ткаченко
©Новокщенов С.Л., Попова М.И., Попова О.И., 2017
©ФГБОУ ВО «Воронежский государственный технический университет», 2017
2
ВВЕДЕНИЕ
Выпускники технических вузов Российской Федерации продолжают свою профессиональную деятельность на машиностроительных предприятиях любой формы собственности и организационной структуры. Все зависимости от этого машиностроительные заводы (рис. 1) делятся на две основные группы:
Заводы с полным производственным циклом. Заводы с неполным производственным циклом.
Заводы с полным производственным циклом имеют в своем составе все основные производственные цепи, участвующие в изготовлении машин:
Заготовительные; Обрабатывающие; Сборочные.

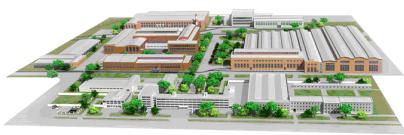

Рис. 1. План современного машиностроительного завода
Эти заводы могут быть разбиты на две подгруппы: Заводы, выпускающие готовые машины; Агрегатные заводы.
Агрегатные заводы могут быть также разделены: Выпускающие агрегаты (двигатели, коробки скоро-
стей);
Выпускающие узлы машин (рессоры, подшипники, колеса);
Изготовляющие детали машин (клапаны, пружины, зубчатые колеса).
3
Заводы с неполным производственным циклом имеют в своем составе не все основные производственные цехи. Эти заводы могут быть разбиты на три подгруппы:
Заводы, осуществляющие механическую обработку деталей из заготовок, поступающих с других предприятий, и сборку машин из этих деталей и других, полученных по кооперации;
Заводы, производящие только сборку машин из готовых деталей, узлов и агрегатов (сборочные заводы);
Заводы, выпускающие только заготовки — кузнечные заводы и литейные заводы.
Состав машиностроительного завода с полным циклом производства выпускаемой продукции условно можно разделить на три характерные группы:
Основные или производственные цехи. Вспомогательные цехи. Обслуживающие устройства.
К производственным цехам относятся: Заготовительные цехи, к которым принадлежат литей-
ные и кузнечные цехи; Обрабатывающие цехи, в которые в зависимости от
рода производства завода могут входить цехи холодной листовой штамповки, сварочные, термические, механической обработки, металлопокрытий, окрасочные;
Сборочные цехи.
К вспомогательным цехам относятся: Инструментальные; Инструментально-штамповые; Модельные; Упаковочные; Экспериментальные и т.п.
Обслуживающие устройства включают: Энергетические устройства: электростанции, ТЭЦ, ко-
тельные, электросети, паропроводы, воздухопроводы, газопроводы, нефтепроводы;
4
