портировки на стройплощадку, снижение показателей нагрузки на фундаменты, ускорение монтажа.

Внутренние помещения зданий из дерева не нуждаются в дорогостоящих отделках из-за эстетической привлекательности древесины, при этом создается уникальный микроклимат, звукоизоляционные условия и температурное постоянство.

Примерами высотных зданий из древесины могут стать следующие объекты. Stadthaus – 9-этажный 29-квартирный дом, построенный в 2009 году в Лондоне (London, Hackney, 24 Murray Grove) по проекту архитектурного бюро Waugh Thistleton Architects (фото 23). Это первый в мире реализованный проект высотного деревянного дома (30 м) с применением многослойных CLTпанелей. Из этого материала выполнены: основные несущие конструкции; ограждающие конструкции с размещенными в них согласно проекту каналами для коммуникаций и вентиляции и с размещенными в них окнами и дверями;

лестничные и лифтовые шахты.

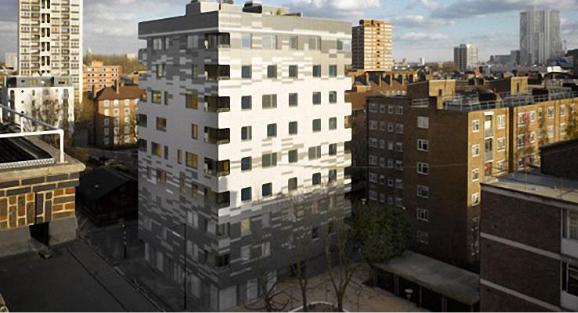

Фото 23. Stadthaus – 9-этажный 29-квартирный дом [23]. Проект архитектурного бюро Waugh Thistleton Architects.

Построен в 2009 году, г. Лондон (London, Hackney, 24 Murray Grove), Великобритания

Основной задачей при строительстве стало деликатное вписание в уже существующую архитектурную среду и включение в комфорт городской жизни крупного мегаполиса современного многоквартирного жилого дома на строительной площадке размером 17 м × 17 м.

Это здание по проекту должно было стать энергоэффективным, экономически выгодным и гармонично вписывающимся в существующее окружение,

65

состоящее из комфортных жилых домов. Процесс строительства не должен был влиять на устоявшиеся комфортные условия проживания жильцов в соседних зданиях.

При возведении конструкций использовались готовые модули, которые при относительно легком весе поднимались и монтировались практически бесшумно и без большого количества мусора на строительной площадке. Строительство Stadthaus из деревянных панелей было завершено за 49 недель, тогда как подобный объект из железобетона строился бы 72 недели. Строительство надземной части несущего каркаса заняло 27 рабочих дней – для этого понадобился труд 5 человек с электрическими отвертками и использование ими 1 передвижного крана.

Для большей надежности в пожаробезопасном аспекте здание снаружи покрыто декоративными и защитными этернитовыми фасадными панелями, на 70 % состоящими из стружки и отходов деревоперерабатывающей промышленности, а изнутри применены гипсокартон и штукатурка (фото 24).

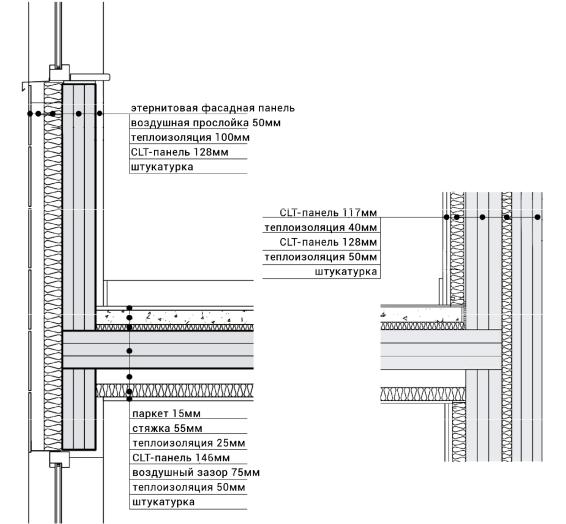

Фото 24. Разрез наружной стены и перекрытия здания Stadthaus [24]

66

Конструкция и технология сборки предполагают демонтаж и замену в случае перепланировки или по другой причине отдельных конструктивных модулей. Узорный фасад, набранный из плитки (около 5000 штук) разных цветов размером 1200 мм 230 мм, разработан в стиле работ художников Герхарда Рихтера и Марка Харви и напоминает зафиксированное изображение светотени, создаваемой на здании окружающей застройкой и деревьями (фото 25).

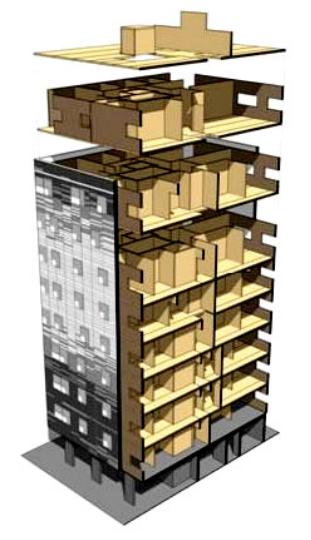

Фото 25. Структура Stadthaus [25]

Цвета фасада не влияют на восприятие отражающего от него света жильцами соседних домов – он остался для них привычным, таким же как и до строительства Stadthaus. Энергоэффективность построенного здания заключается в следующем – 70 % тепла возвращенного из системы вентиляции, направляется на обслуживание солнечных батарей и теплопотери с 1 м2 ограждающих конструкций при перепаде температур в 1о равняются 0,13 Вт.

Forte Living – жилое здание в г. Мельбурн (Австралия) (фото 26) высотой 32,2 м является самым высоким зданием из древесины и из CLT-панелей. При

67

его возведении было использовано 759 панелей, привезенных на строительную площадку в 25 контейнерах.

Из-за атак термитов, характерных для данной местности, было принято решение для защиты деревянных конструкций выполнить фундамент и первый этаж Forte Living из железобетона. Для стен использованы панели толщиной 128 мм, для перекрытий – 146 мм. Из CLT-панелей выполнены лестничные и лифтовые шахты. Сборка деревянной конструкции 10-этажного здания Forte Living произошла за 38 дней. При отделке фасада здания использованы алюминиевые панели.

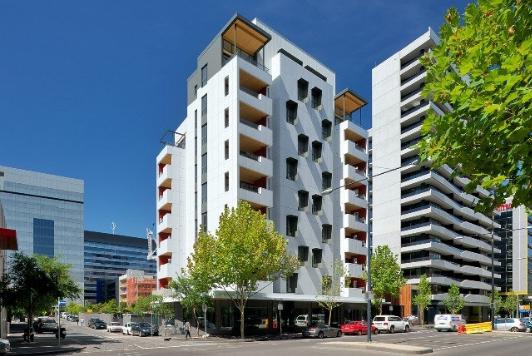

Фото 26. Жилое здание Forte Living [26]. Проектировщик Lend Lease.

Построено в 2012 году, г. Мельбур, Австралия.

Проект отмечен сертификатом GreeStar Австралийского совета по экологически ответственному («зеленому») строительству GBCA

Здание отвечает всем требованиям стандартов звукоизоляции и огнестойкости, как при строительстве подобного здания с применением железобетона.

Экологичность Forte Living заключается в следующем: выборе конструкционного материала из дерева и применении ресурсосберегающих технологий (LED-светильники, системе сбора и применения дождевой воды). В архитектурном решении предложены широкие просторные балконы с размещенными на них мини-огородами. Для возможности такого применения балконов, являющихся продолжением перекрытий, для их покрытия использованы полиуретановая гидроизоляционная мембрана и плитка по стяжке.

68

Treet (с норвеж. treet – дерево) 14-этажное деревянное здание в г. Берген (Норвегия) на 62 квартиры высотой 52,8 м (фото 27, 28). Особенностью данного проекта стало применение бетона для укрепления основных трех перекрытий, которые в свою очередь стали основанием для четырех ярусов деревянных модульных секций, размещенных друг над другом.

Клееный брус, выполненный технологией продольного склеивания деревянных ламелей водостойким клеем (CLT-панели), стал основным материалом при изготовлении несущих конструкций. При этом вертикальная нагрузка направлена на восприятие деревянными вертикальными фермами, у которых размер сечения колонн 495 мм × 495 мм и 405 мм × 650 мм и раскосов 405 мм × 406 мм. Лестничные, лифтовые шахты, пролеты лестниц, наружные и внутренние стены, перекрытия выполнены из CLT-панелей. Основной параметр периода огнестойкости несущей конструкции (деревянной фермы) равняется 90 мин, а период огнестойкости деревянных панелей – 60 мин.

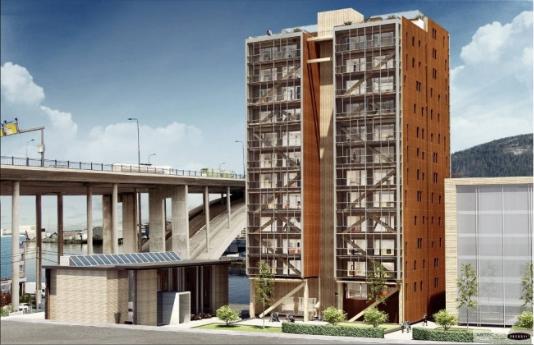

Фото 27. Treet – 14-этажное деревянное жилое здание [27]. Архитектурное проектирование – Artec Prosjekt Team AS.

Проектирование и изготовление жилых модулей – Kodumajatehase AS.

Сроки строительства – 2014-2015 гг., г. Берген, Норвегия

Проект Treet – это проектирование здания по принципу «пассивный дом» с определенным жесткими стандартами, которые устанавливают конкретные нормы энергопотребления. Поэтому большая проектная и эксплуатационная работа проводилась в направлении энергоэффективности и теплоутилизации систем трубопроводов инженерных систем здания.
