Материал: Высотные здания. Особенности архитектурного проектирования. Пупавцев Р.Н., Семенова Н.В

При необходимости пожаротушения в здании используется спринклерная система, а для эвакуации жителей – пожарная лестница. Для внутренних отделочных работ в интерьерах предусмотрено использование огнеупорной краски.

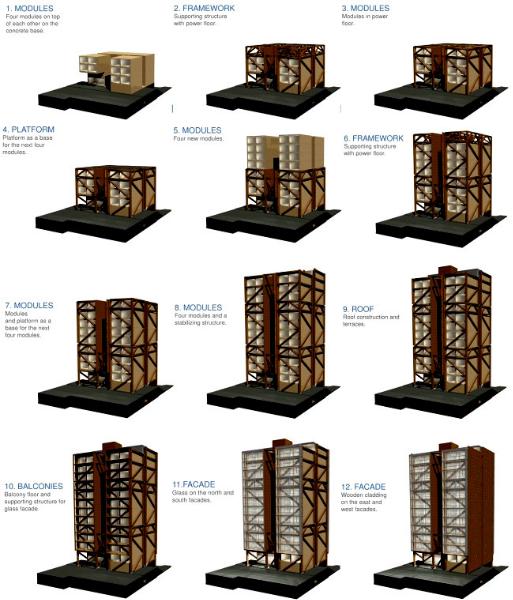

Фото 28. Основные конструктивные элементы, модули и их комбинации в Treet [28]

18-этажный небоскрёб Brock Commons в Ванкувере (Канада) – общежитие Канадского университета Британской Колумбии - самое высокое деревянное здание в мире (фото 29). Учебное заведение, ставшее заказчиком проекта, полностью поддерживает философию экологического строительства. Здание общежития высотой 53 м построено также с применением поперечносклеенного бруса, который является более прочным и устойчивым к огню, чем подобная стальная конструкция.

70

Основной строительный материал этого строения дал название высотным зданиям из клееного бруса – plyscraper. Весь строительный материал для данного здания – древесина – был добыт в близлежащих лесах Британской Колумбии.

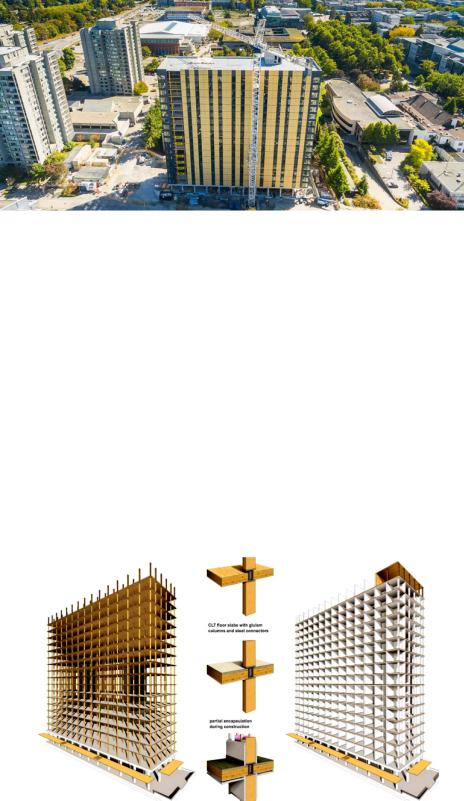

Фото 29. 18-этажный небоскрёб Brock Commons [29]. Архитектурная фирма Aston Ostry Architects (Канада).

2017год, г. Ванкувер, Канада

По заявке Канадского университета Британской Колумбии в общежитии спроектированы 272 студии для 404 студентов и 33 4-комнатные квартиры для отдельного проживания. Общественная зона, состоящая из лаунж-пространств и комнат для учебы, размещена на уровне первых этажей. Возведение конструкций деревянного небоскреба Brock Commons завершилось за 70 дней. Для изготовления фундамента традиционно использовался бетон, деревянная конструкция по вертикали поддерживается железобетонными стержнями, деревянные элементы, состоящие из ламелей, соединены между собой металлическими деталями. Металлические конструкции служат конструктивной опорой для лифтовых шахт и пролетов лестниц (фото 30).

Фото 30. Основные конструктивные схемы небоскрёба Brock Commons и его элементов [30]

71

Проект многофункционального комплекса Big Wood в Чикаго – это проект 44-этажного небоскреба (фото 31). Работа была особо отмечена в 2013 году журналом eVolo, организовавшем конкурс проектов небоскребов. Автор проекта Big Wood, американский архитектор Майкл Райан Чартерс, считает дерево самым перспективным материалом для архитекторов и строителей. Планируемая высота здания Big Wood в жилой части - 150 м.

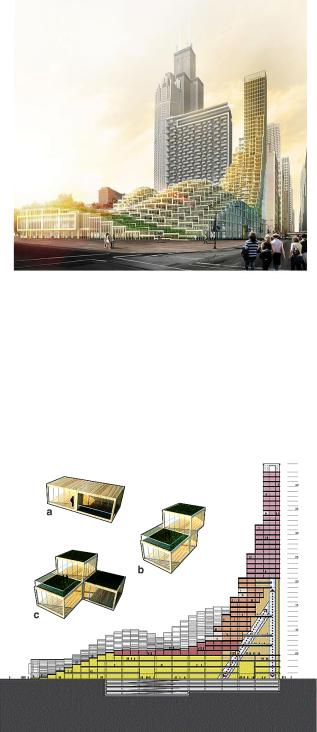

Фото 31. Комплекс Big Wood в Чикаго (США) [31]. Арх. Майкл Райан Чартерс

В составе небоскреба предполагается разместить различные типы жилья, магазины, медиа-центр, библиотеку, спорткомплекс. На территории небоскреба расположится общественный парк и сады (фото 32).

Фото 32. Структура Big Wood [32]

72

Timber Tower Research Project (США) – исследовательский проект 42этажного здания выполнен Американской компании Skidmore, Owings and Merrill LLP (SOM) (фото 33). Все элементы небоскреба выполнены из дерева, кроме конструкций балок – «деревянная конструкция с бетонной обвязкой» (Concrete Joined Timber Frame). На деревянные конструктивные элементы проектом предложено 70 %, на элементы из бетона 30 % – сюда можно отнести полностью выполненные из бетона два первых этажа.

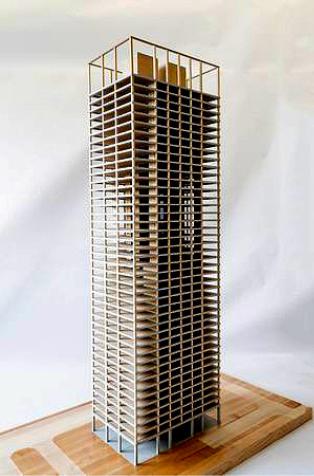

Фото 33. Проект Timber Tower Research Project (США) [33]. Арх. Skidmore, Owings and Merrill LLP (SOM)

Концептуальный проект Office Building of the Future (Канада) (фото 34) – проект 40-этажного офисного здания канадского архитектурного бюро CEI Architecture, отмеченный на конкурсе проектов офисных зданий будущего, организованном Ассоциацией девелоперов коммерческой недвижимости NAIOP. В проекте предложено расположить горизонтальные фермы из клееного бруса и CLT-панелей на два лестнично-лифтовых узла и четыре колонны из бетона. Мощные бетонные колонны поддерживают здание по всей высоте, в то время как дополнительные колонны, поддерживающие консоли ферм, со стороны фасадов будут выполнены из клееной древесины.

73

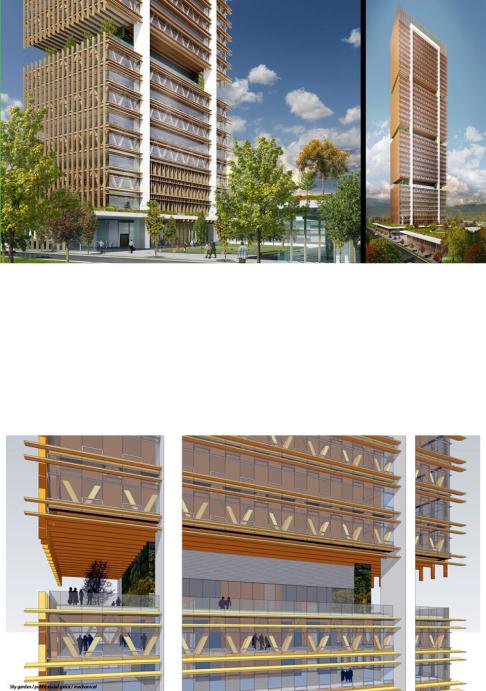

Фото 34. Office Building of the Future (Канада) [34]. Арх. CEI Architecture

Отличительной особенностью проектного предложения стало размещение через каждые десять этажей здания рекреационных пространств, подчеркнутых озелененными террасами (фото 35).

Фото 35. Фрагмент структуры Office Building of the Future (Канада) [35]

Концептуальный проект 34-этажного деревянного небоскреба в Стокгольме (Швеция) (фото 36) представлен проектной фирмой Berg C. F. Møller Architects в 2013 году.

Конструктивное решение данного проекта следующее: вертикальные элементы балки и колонны предполагается выполнить из плотной древесины, ограждающие конструкции стен и горизонтальные перекрытия будут собираться из деревянных элементов, железобетон станет основным материалом для внутреннего коммуникационного ядра и лифтовых шахт башни.
