Материал: Защитные сооружения в системе защиты населения от чрезвычайных ситуаций. Николенко С.Д., Сазонова С.А

Помещения для хранения продовольствия следует располагать рассредоточенно в различных местах убежища. Не допускается располагать указанные помещения рядом с санузлами и медицинскими комнатами. Помещения оборудуют стеллажами. Высота стеллажей должна составлять не более 2 м, при этом минимальное расстояние от верхней полки стеллажа до выступающих частей потолка должна быть не менее 0,5 м.

Дверь в электрощитовую должна открываться наружу и быть оборудована самозапирающимся замком, открываемым без ключа из помещения щитовой.

Помещение баллонной следует, при необходимости, предусматривать в убежищах с тремя режимами вентиляции. Сообщение баллонной со смежными помещениями осуществляют через дверь, открывающуюся наружу. Стены баллонной и перекрытие над баллонной рассчитывают на возможность взрыва баллонов.

Число и ширину входов определяют при проектировании в зависимости от вместимости убежища и количества укрываемых, приходящихся на один вход K_ук.

Ширину входа b определяют по следующим формулам:

при радиусе сбора укрываемых до 200 м и K_ук ≤ 1000 чел.

, но не менее 0,8 м;

при радиусе сбора укрываемых от 200 до 500 м и K_ук ≤ 750 чел.

, но не менее 0,8 м.

Во всех случаях число входов должно быть не менее двух. В убежищах вместимостью до 300 человек допускается устраивать один вход, при этом вторым входом может быть аварийный (эвакуационный) выход в виде тоннеля с внутренними размерами 1,2х2,0 м и с дверным проёмом размерами 0,8х1,8 м, если он не является путём эвакуации при пожаре.

Число выходов из производственных зданий для заполнения убежищ, расположенных за пределами этих зданий, определяют аналогично входам в убежища. Общая ширина выходов из здания должна быть не менее суммарной ширины входов в убежище. При этом допускается принимать в качестве выхода из здания наряду с обычными выходами и подъемно-поворотные ворота для транспорта, оборудованные устройствами для автоматического и ручного открывания.

Входы следует предусматривать в противоположных сторонах убежищ с учетом направления движения основных потоков укрываемых:

с территории предприятия;

из незащищенных помещений подвалов;

из 1-го этажа производственных и других зданий через самостоятельную лестничную клетку;

из общих лестничных клеток, не имеющих выходов из пожароопасных помещений.

В многоэтажных убежищах входы для пропуска людей следует устраивать в уровне первого (сверху) этажа. При невозможности размещения всех входов в уровне первого этажа допускается их устройство в уровне второго этажа. Между этажами следует устраивать лестницы или пандусы. На одной стороне убежища допускается предусматривать несколько входных проемов.

Конструктивно-планировочные параметры входов, возвышающихся и встроенных в первые этажи убежищ, должны обеспечивать необходимую защиту от проникающей радиации и исключать возможность прямого попадания излучения в защищенные помещения. Для этого во входах следует предусматривать устройство поворотов под углом 90° или экранов напротив дверных проемов с перекрытиями между экранами и убежищами. Защитные толщины экранов и перекрытий принимают по расчету на радиационное воздействие.

В зданиях входы в помещения, приспосабливаемые под убежища, допускается устраивать через общие лестничные клетки при условии отсутствия в этих помещениях пожароопасных материалов.

Во встроенном убежище, используемом в мирное время в качестве складского помещения, должно быть не менее одного входа с территории предприятия.

В убежищах следует предусматривать устройство при одном из входов тамбура-шлюза. Для убежищ вместимостью до 600 человек включительно устраивают однокамерный, а в убежищах большей вместимости – двухкамерный тамбур-шлюз.

Для убежищ вместимостью более 600 человек вместо двухкамерного тамбура-шлюза допускается устройство при двух входах однокамерных тамбуров-шлюзов.

Площадь каждой камеры тамбура-шлюза при ширине дверного проема 0,8 м должна быть 8 м², а при ширине 1,2 – 10 м².

Все входы в убежища, кроме тех, которые оборудованы тамбурами-шлюзами, должны быть оборудованы тамбурами. Двери в тамбурах следует предусматривать: в наружной стене – защитно-герметические, во внутренней стене – герметические. Двери должны открываться наружу по ходу эвакуации людей из убежища. Вид защитно-герметических дверей показан на рис. 7. На рис. 8 показан вид герметической двери.

Суммарную ширину лестничных спусков во входе следует принимать в 1,5 раза, а пандусов – в 1,1 раза большей суммарной ширины дверных проемов.

Уклон лестничных маршей должен быть не более 1:1,5, а пандусов – 1:6. Ширина тамбура-шлюза, ширина и длина тамбура и предтамбура при распашных дверях должна быть на 0,6 м больше ширины дверного полотна.

Рис.7. Вид защитно-герметических дверей

Рис.8. Вид герметической двери

Вход в расширительную камеру из помещений в пределах контура герметизации должен оборудоваться двумя герметическими ставнями (рис. 9), а из помещения ДЭС – одной.

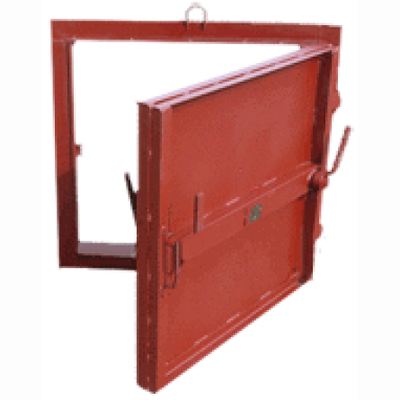

Рис. 9. Вид ставня защитно-герметического

В помещении, приспосабливаемом под убежище, должен быть один аварийный (эвакуационный) выход.

Во встроенных убежищах вместимостью 600 человек и более аварийный (эвакуационный) выход следует оборудовать в виде тоннеля с внутренними размерами 1,2х2,0 м. При этом выход из убежища в тоннель необходимо осуществлять через тамбур, оборудованный защитно-герметической и герметической дверями размерами 0,8х1,8 м.

В отдельно стоящих убежищах допускается один из входов, расположенных вне зоны возможных завалов, проектировать как аварийный выход. Аварийные выходы следует располагать, как правило, выше уровня грунтовых вод. Превышение отметки уровня грунтовых вод относительно пола аварийного выхода допускается не более 0,3 м, а в аварийном выходе, совмещенном со входом, – не более 1,0 м.

В условиях высокого уровня грунтовых вод допускается аварийный выход проектировать через покрытие в виде защищенной шахты без подходного тоннеля. При совмещении шахтного аварийного выхода со входом следует предусматривать лестничный спуск. Высоту оголовка шахты определяют расчетом.

Во встроенных убежищах вместимостью до 600 человек следует предусматривать аварийный (эвакуационный) выход в виде вертикальной шахты с защитным оголовком (рис. 10).

При этом аварийный выход должен быть соединен с убежищем тоннелем. Внутренние размеры тоннеля и шахты должны быть 0,9х1,3 м.

При расстоянии от здания до оголовка равном высоте здания и более допускается вместо оголовка устраивать лестничный спуск с поверхности земли. Выход из убежища в тоннель должен быть оборудован защитно-герметическими и герметическими ставнями.

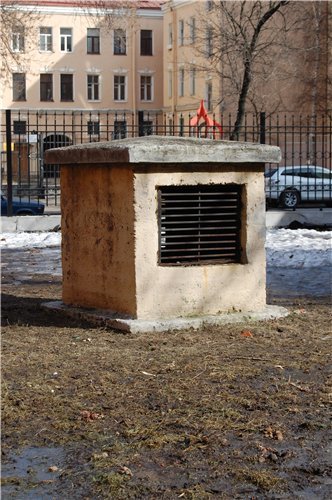

Рис. 10. Вид защитного оголовка аварийного выхода

Высоту защищенных оголовков следует принимать 1,2 м или 0,5 м в зависимости от удаления оголовка от здания. Удаление оголовков в зависимости от высоты и типа зданий принимают по табл. 3.

Таблица 3

Значение расстояний от здания до оголовка шахтного выхода

При удалении оголовков на расстояния менее указанных в табл. 3 их высота должна определяться по интерполяции между значениями 0,5 м и 1,2 м или 1,2 м и высотой оголовка в пределах контура разрушенного здания, равной h_ог = 0,15Н м для производственных многоэтажных и h_ог = 0,18Н м для административно-бытовых и жилых многоэтажных зданий.

В стенах оголовка высотой 1,2 м следует предусматривать проемы размерами 0,6х0,8 м, оборудуемые жалюзийными решетками, открываемыми внутрь. При высоте оголовка менее 1,2 м в покрытии следует предусматривать металлическую решетку, открываемую вниз, размерами 0,6х0,6 м. В условиях стесненной городской застройки при соответствующем технико-экономическом обосновании, допускается:

удаление павильонов входов, используемых в качестве аварийных выходов, на расстояние меньше приведенного в табл. 3 при условии устройства двух входов, разнесенных на противоположные стороны убежищ и оборудованных тамбурами-шлюзами;

во входах, совмещенных с аварийными выходами, предусматривать оголовки с устройством в них лестничных маршей (спусков) и защитно-герметических и герметических дверей размерами 0,8х1,8 м. В этом случае устройство тамбура не предусматривают. Герметическую дверь устанавливают при выходе из убежища в тоннель.

Входы и аварийные выходы должны быть защищены от атмосферных осадков и поверхностных вод. Павильоны, защищающие входы от атмосферных осадков, должны быть выполнены из легких несгораемых материалов (рис. 11).

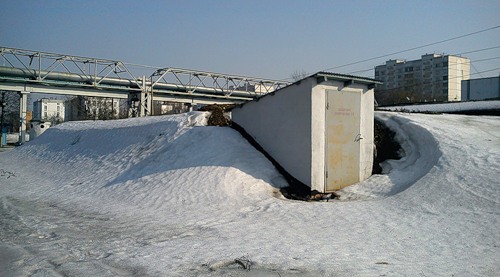

Рис. 11. Вид павильона защитного входа

Вопросы для контроля

1. Каков состав основных помещений убежищ?

2. Каков состав вспомогательных помещений убежищ?

3. Каков состав вспомогательных сооружений убежищ?

4. Каковы нормы для площади основных помещений убежищ?

5. Каковы нормы для высоты помещений убежищ?

6. Назовите требования, предъявляемые к размещению

укрываемых в убежищах.

7. Назовите требования, предъявляемые к санитарным узлам убежищ.

8. Назовите требования, предъявляемые к входам в убежища.

9.Назовите требования, предъявляемые к аварийным выходам.

4. Конструктивные решения убежищ

Конструкции помещений, приспосабливаемых под убежища, должны обеспечивать защиту укрываемых от воздействия ударной волны, обычных средств поражения, ионизирующих излучений, светового излучения и теплового воздействия при пожарах.

Помещения, приспосабливаемые под убежища, должны быть герметичными. Для убежищ должны применять железобетонные перекрытия по балочной схеме с опиранием балок (ригелей) на колонны, а также безбалочные перекрытия. Применение несущих внутренних продольных и поперечных стен допускается при соответствующем технико-экономическом обосновании.

Участки не обсыпанных грунтом железобетонных стен, выступающих над поверхностью земли или примыкающих к незащищенным подвалам, а также стены в местах примыкания входов и необсыпные покрытия при их толщине 50 см и менее должны быть покрыты термоизоляционным слоем согласно табл. 4.

Таблица 4

Значение толщин термоизоляционного слоя

Конструктивную схему встроенных убежищ следует выбирать с учетом конструкций здания (сооружения), в которое встраивают убежище, и на основе технико-экономической оценки объемно-планировочных решений по применению помещений в мирное время.

Конструктивные схемы убежищ должны обеспечивать прочность, устойчивость и пространственную жесткость сооружения в целом, а также отдельных его элементов на всех стадиях возведения и эксплуатации.

Рекомендуется применять каркасную схему (рис. 12). Бескаркасная схема допускается при соответствующем обосновании. Конструктивные решения сопряжений элементов каркаса надземной части зданий с конструкциями встроенных убежищ должны предусматривать, как правило, свободное опирание надземных конструкций зданий на покрытие встроенного убежища.

Для обеспечения пространственной жесткости каркаса вновь строящейся надземной части здания при воздействии эксплуатационных нагрузок допускается устройство «стыков по жесткой схеме» каркаса надземной части с покрытием убежищ, рассчитанных на разрушение надземных конструкций при особом сочетании нагрузок и сохранении при этом прочности и герметичности покрытия убежищ.

Наружные стены убежищ, пол которых расположен ниже уровня грунтовых вод на 2 м и менее, допускается проектировать из сборных железобетонных конструкций с устройством надежной оклеечной гидроизоляции.

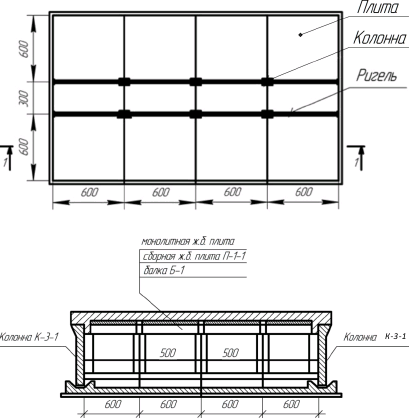

Рис. 12. Конструктивная схема убежища из сборных железобетонных элементов

серии У-01-01: план и разрез убежища

Наружные стены убежищ, пол которых расположен ниже уровня грунтовых вод на 2 м и менее, допускается проектировать из сборных железобетонных конструкций с устройством надежной оклеечной гидроизоляции.

В случае, если отметка пола убежища ниже уровня грунтовых вод более чем на 2 метра, фундаментную плиту и наружные стены убежищ следует проектировать из монолитного железобетона с оклеечной гидроизоляцией, предусматривая индустриальные способы их возведения и непрерывную укладку бетонной смеси при бетонировании.

В зоне возможного затопления несущие конструкции убежищ следует проектировать из монолитного железобетона с оклеечной гидроизоляцией.

Для монолитных конструкций следует предусматривать унифицированные размеры, позволяющие применять инвентарную опалубку, а также укрупненные пространственные и плоские арматурные каркасы.

При проектировании сборно-монолитных конструкций убежищ необходимо обеспечивать с помощью различных расчетных, конструктивных и технологических мероприятий надежную работу сборных элементов при бетонировании монолитной части, а также надежную связь и совместную работу монолитного бетона с бетоном сборных конструкций.

В наиболее напряженных местах изгибаемых и внецентренно сжатых железобетонных элементов необходимо предусматривать учащенную поперечную арматуру с шагом 10–15d (d – диаметр арматуры).

Покрытия следует проектировать, как правило, сборными или сборно-монолитными, обеспечивающими надежную связь со стенами, выполненными из сборных или монолитных железобетонных элементов, путем сварки закладных деталей или выпусков арматуры длиной 30–35d, а со стенами из каменных (бетонных) материалов – путем установки анкеров. Узлы сопряжения должны быть замоноличены бетоном.

Стены следует проектировать из сборных железобетонных панелей, бетонных блоков, монолитного железобетона и других строительных материалов, удовлетворяющих требованиям прочности, а также другим требованиям, предъявляемым к подземным частям зданий и сооружений.

При проектировании стен из сборных конструкций необходимо предусматривать заполнение швов между стеновыми панелями и заделку их в паз фундаментной плиты или ленточного фундамента бетоном или раствором. В водонасыщенных грунтах следует заполнять швы и заделывать панели водонепроницаемым бетоном (раствором) на безусадочном или расширяющемся и самонапрягающемся цементе либо на портландцементе с уплотняющими добавками.
