Материал: 1214

Приложение

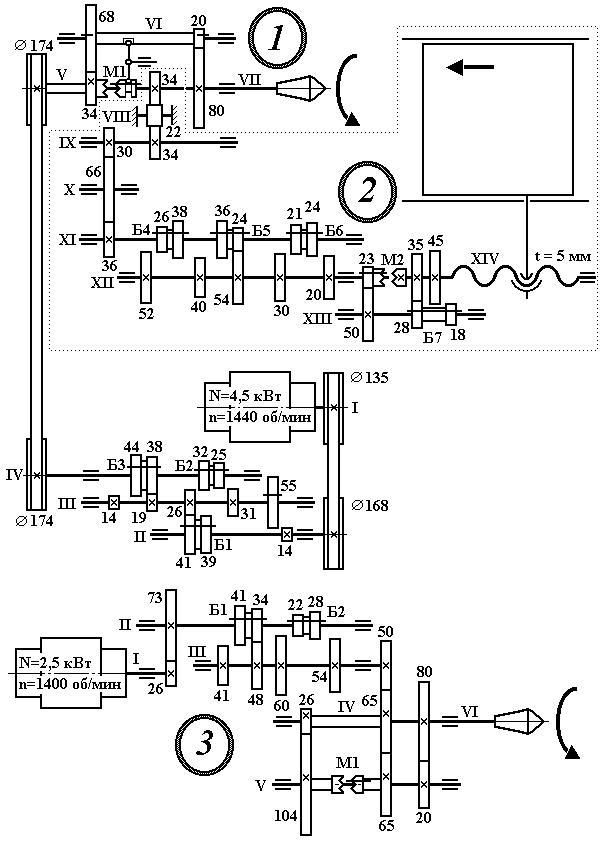

1, 2 – цепи главного движения и подачи токарно-винторезного станка 1А616; 3 – цепь главного движения токарно-затыловочного станка модели К96

30

Продолжение приложения

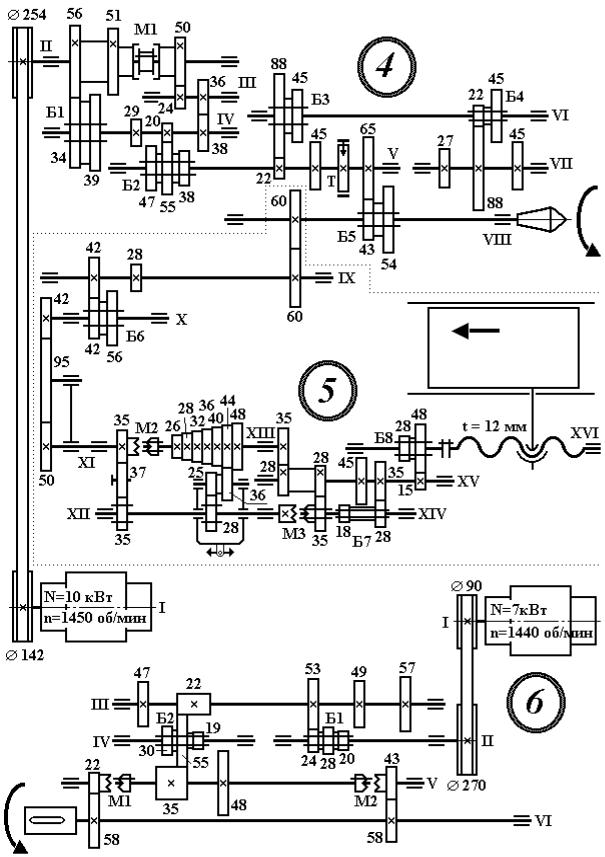

4, 5 – цепи главного движения и подачи токарно-винторезногостанка модели 1К62; 6– цепь главного движения горизонтально-расточного станка модели 262Г

31

Продолжение приложения

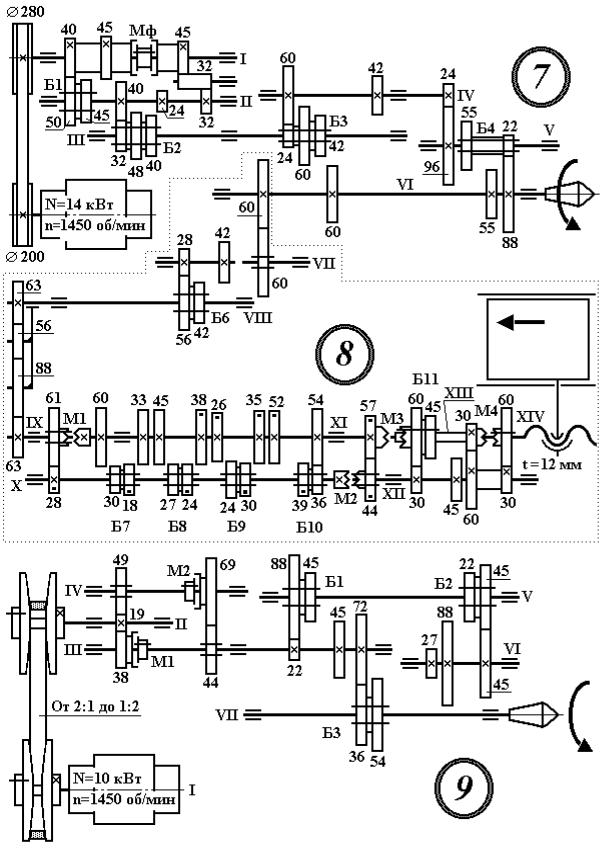

7, 8 – цепи главного движения и подачи токарно-винторезного станка модели 163; 9– цепь главного движения токарно-винторезного станка модели 1К620

32

Продолжение приложения

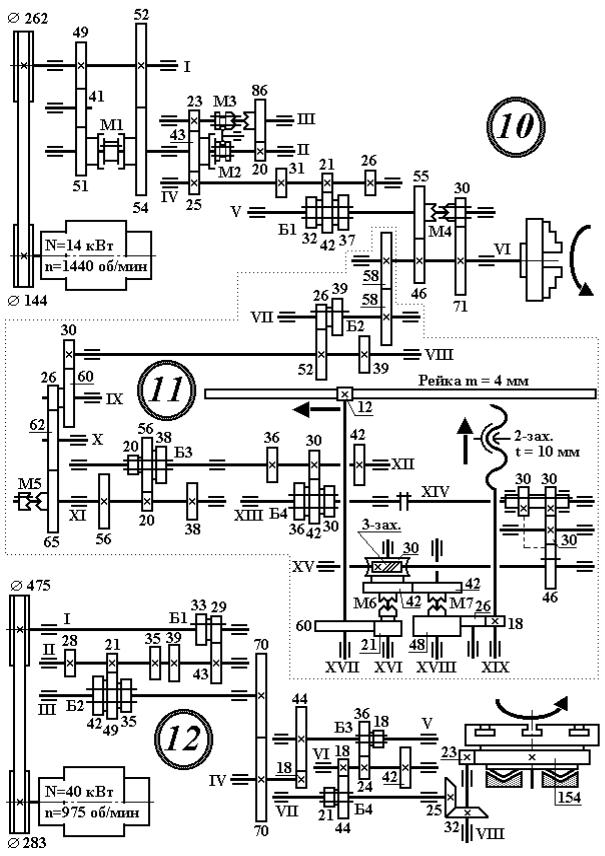

10, 11 – цепи главного движения и подачи токарно-револьверного станка модели 1П365; 12– цепь главного движения двухстоечного карусельного станка модели 1553

33

Продолжение приложения

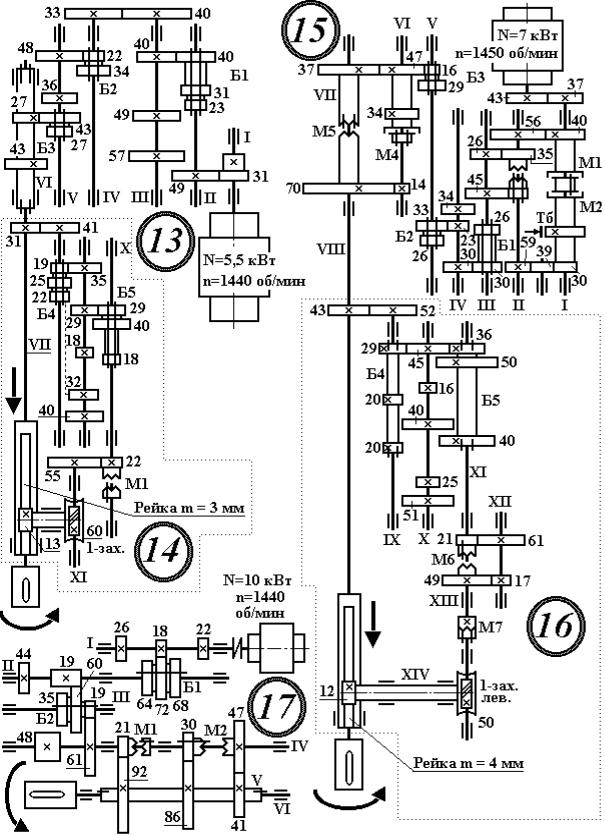

13, 14 – цепи главного движения и подачи радиально-сверлильного станка модели 2В56; 15, 16 – цепи главного движения и подачи радиально-сверлильного станка модели 257; 17– цепь главного движения горизонтально-расточного станка модели 2620А

34
