Знак плюс передаточного отношения iсм показывает, что рукоятка и делительный лимб вращаются в одну сторону, а знак минус говорит о том, что рукоятка и делительный диск вращаются в разные стороны.

Дифференциальное деление возможно только при горизонтальном положении шпинделя.

Произвести нарезку зубчатого колеса по одному из рассчитанных вариантов (по указанию преподавателя).

Вотчете приводятся: 1) кинематическая схема делительной головки;

2)расчет делительной головки для непосредственного деления; 3) расчет делительной головки для простого способа деления; 4) расчет и схема настройки гитары на дифференциальное деление.

Таблица 2.1. Варианты задания

Вариант расчета задается преподавателем (табл. 2.1). По результатам расчетов производится практическая настройка делительной головки на непосредственное, простое и дифференциальное деления.

20

Контрольные вопросы и задания

1. Каково назначение универсальной лимбовой делительной голов-

ки?

2.Как осуществляется закрепление заготовки при использовании делительной головки?

3.Перечислите основные узлы делительной головки.

4.Механическая передача движения какого вида используется в универсальной лимбовой делительной головке в качестве основной?

5.Сколько способов деления можно осуществлять при помощи лимбовой делительной головки?

6.Каково передаточное отношение червячной пары делительной го-

ловки?

7.Какой из способов деления наименее точный и почему?

8.Назовите наиболее часто применяющийся способ деления.

9.Расчет для какого способа деления наиболее сложен?

10.Для каких целей универсальная лимбовая делительная головка оснащается раздвижным сектором и каким образом он используется?

11.При каких способах деления не применяются сменные зубчатые колеса гитары?

12.При каком способе деления делительный лимб неподвижен?

13.При каких способах деления используется раздвижной сектор?

14.Что такое и как задается условное количество делений при дифференциальном способе деления?

15.О чем говорит знак плюс передаточного отношения гитары сменных зубчатых колес при дифференциальном способе деления?

16.При нарезке зубчатых колес каким методом и на каких станках используют универсальную лимбовую делительную головку?

17.Что такое лимб и для чего он используется?

21

Лабораторная работа № 3

КИНЕМАТИЧЕСКИЕ СХЕМЫ МЕТАЛЛООБРАБАТЫВАЮЩИХ СТАНКОВ

Цель лабораторной работы – практическое ознакомление с механизмами, кинематическими схемами и методикой составления уравнения кинематического баланса металлорежущих станков.

Кинематическая схема станка

Передача движений от электродвигателя к рабочим органам станка осуществляется при помощи ряда механизмов: зубчатых, ременных, червячных, винтовых, реечных и др. Условное изображение этих механизмов, соединенных в определенной последовательности в кинематические цепи, называется кинематической схемой [1, 2, 3, 4, 5, 8]. Каждая кинематическая цепь – это система последовательно соединенных элементарных механизмов, обеспечивающих исполнительные движения рабочих органов станка (вращение шпинделя, поступательное перемещение стола станка и т. д.).

На схемах указывают численные значения диаметров шкивов, чисел зубьев зубчатых колес, их модулей зацепления и т. д. Основные условные обозначения для кинематических схем приведены в табл. 3.1.

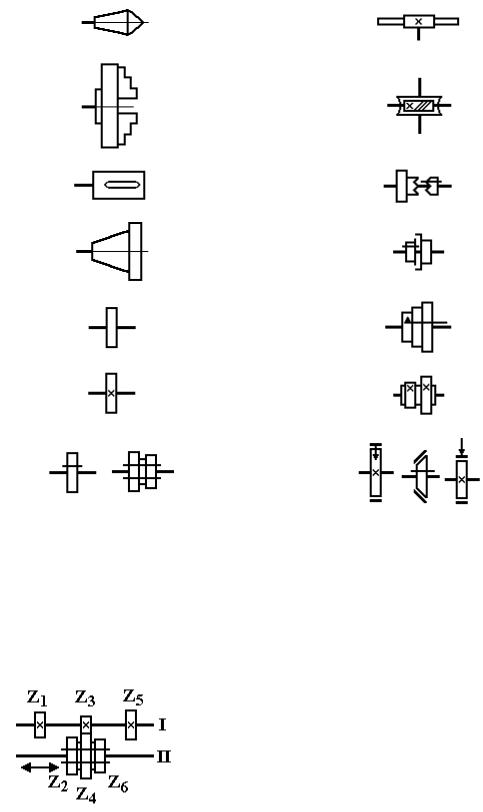

Т а б л и ц а 3.1. Основные условные обозначения для кинематических схем

22

Схемы ряда типовых механизмов для ступенчатого изменения частот вращения приведены в табл. 3.2.

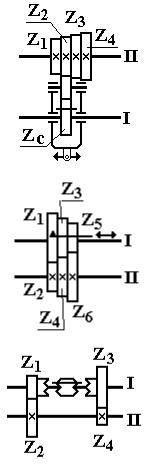

Т а б л и ц а 3.2. Схемы типовых механизмов изменения частот вращения

23

Окончание табл. 3.2

Уравнение кинематического баланса

Уравнение, устанавливающее функциональную зависимость между величинами перемещений начального и конечного звеньев кинематической цепи, называется уравнением кинематического баланса.

Начальные звенья кинематической цепи в большинстве случаев имеют вращательное движение, конечные звенья получают как вращательное, так и прямолинейное движение.

Если начальное и конечное звенья оба вращаются, то уравнение кинематического баланса может быть представлено в следующем виде:

nн ∙i = nк,

где nк – частота вращения конечного звена (шпинделя), об/мин; nн – частота вращения начального звена (вала электродвигателя), об/мин; i – передаточное отношение кинематической цепи.
