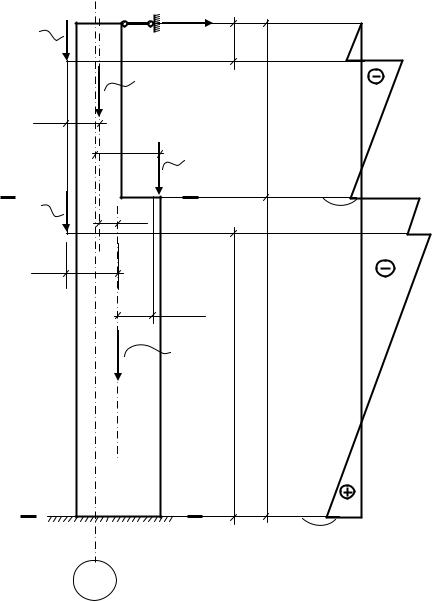

нагрузки от стен Fств ,Fстн (см. рис. 10).

[1], (табл. П.1.1) для Fств , y = δ1·Hв, где δ1= 600/Hв (см. рис. 10);

в формулу определения Rв1 параметр ав (ав1, см. рис.10) подставляется со знаком (–)

Rв1 Fств k1 ав k1 e ;

Н

(табл. П.1.2) для Fстн , y = δ2·Hн,

где δ2 = Нст/Нн (см. рис.10), в формулу определения Rв2 параметр ан (ан1, см. рис. 10) подставляется со знаком (–)

Rв2 k2 Fcнт àн;

Н

подкрановая балка Fnб (см. рис. 10).

[1], (табл. П.1.2), y = 1·Hн, в формулу определения Rв3 параметр ан (ан2, см. рис. 10) подставляется со знаком (+)

Rв3 k2 Fnб àн ;

Н

реакция в верху колонны от стен и подкрановой балки Rв (см. рис. 10) определяется как сумма соответствующих каждому нагружению реакций со своими знаками

Rв = Rв1 + Rв2+ Rв3.

Направление и знак величины Rв: ← (+); → (–) .

усилия в расчётных сечениях от вышеотмеченных нагружений (см. рис. 10) с учётом направлений векторов и правила знаков.

МI = Rв·Нв – Fств ·aв1 ;

NI =Fств +Fсвв ;

MII = Rв·Н – (Fств +Fстн )·àн1+Fnб ·àн2;

NII = NI +Fстн +Fсвн + Fnб .

31

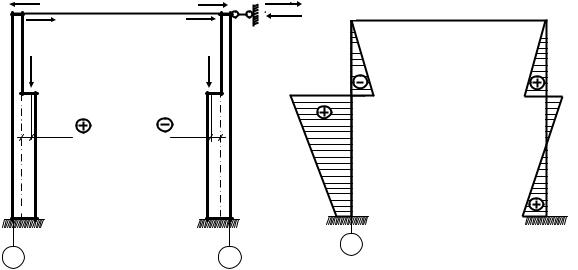

Данные заносим в табл. 6 в графу DmaxA – со стойки А, а в графу

DmaxБ – со стойки Б с обратным знаком моментов, так как рассматривается только стойка А.

33

3.2.3. Крановая горизонтальная нагрузка ТА ,ТБ

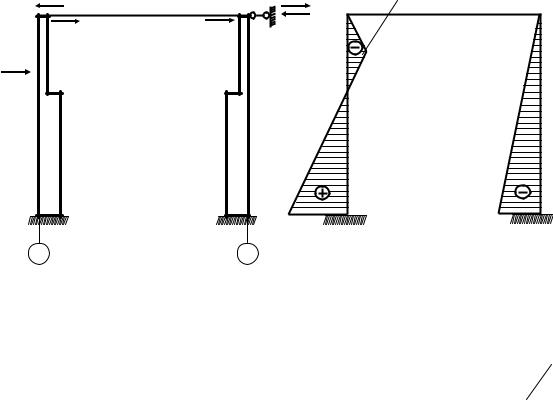

Тормозное усилие T на стойке А [1], (табл.П.1.3), (рис. 12).

Рис.12

Данные заносим в табл. 6 в графу ТА– со стойки А, а в графу ТБ

– со стойки Б; поскольку направление T вправо или влево, знак моментов ±.
