Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Сибирская государственная автомобильно-дорожная академия (СибАДИ)»

Кафедра «Автомобили, конструкционные материалы и технологии»























И











ВЗАИМОЗАМЕНЯЕМОСТЬ





















Д









ГЛАДКИХ ЦИЛИН

Р ЧЕСКИХ



















А















СОПРЯЖЕНИЙ













и





Учебно-методическое пособие











r6





















б















С



Составители: В.В. Акимов,





H7



m6













М.С. Корытов,

+

js6















А.Ф. Мишуров



















–













































f6



















Омск 2016

УДК 621.753

Согласно 436-ФЗ от 29.12.2010 «О защите детей от информации,

причиняющей вред их здоровью и развитию» данная продукция

ББК 34.41

маркировке неподлежит.







В40

Рецензент д-р техн. наук, проф. С.В. Бирюков (СибАДИ)



Работа утверждена редакционно-издательским советом СибАДИ в качестве учебно-методического пособия.

В40 Взаимозаменяемость гладких цилиндрическихСибАДИсопряжений[Электронный ресурс] : учебно-методическое пособие / сост. :

В.В. Акимов, М.С. Корытов, А.Ф. Мишуров. – Электрон. дан. − Омск : СибАДИ, 2016. – URL: http://bek.sibadi.org/cgi-bin/irbis64r_plus/ cgiirbis_64_ft.exe. - Режим доступа: для авторизованных пользователей.

ISBN 978-5-93204-867-2

Изложена последовательность выполнения курсовой работы по расчетам взаимозаменяемости гладких цилиндрических сопряжений, в которой рассматривается решение технологических задач по выбору и расчету допусков и посадок с зазором, с натягом и переходных в изделиях машиностроения в соответствии с положениями международной организации по стандартизации (ИСО). Приведены примеры расчетов, справочный материал для решения задач.

Имеет интерактивное оглавление в виде закладок.

Предназначено для обучающихся по специальности «Наземные транспортно-технологические средства», направлениям «Наземные транспортно-технологические комплексы», «Эксплуатация транспортно-технологических машин и комплексов».

Текстовое (с мвольное) издание (2,5 МБ)

Системные требован я : Intel, 3,4 GHz ; 150 МБ ; Windows XP/Vista/7 ; DVD-ROM ;

1 ГБ свободного места на жестком д ске ; программа для чтения pdf-файлов Adobe Acrobat Reader

Редактор Н.И. Косенкова Техническая подготовка Т.И. Кукина

Издание первое. Дата подписания к использованию 29.01.2016

Издательско-полиграфический центр СибАДИ. 644080, г. Омск, пр. Мира, 5 РИО ИПЦ СибАДИ. 644080, г. Омск, ул. 2-я Поселковая, 1

© ФГБОУ ВПО «СибАДИ», 2016

3

ВВЕДЕНИЕ

Один из главных принципов, используемых при разработке и изготовлении всех машин и их деталей в современном производстве, – это принцип взаимозаменяемости. Взаимозаменяемостью называется свойство независимо изготовленных деталей, узлов или агрегатов машин, позволяющее устанавливать их при сборке или ремонте либо заменять без всякой подгонки или дополнительной обработки и обеспечивать при этом необходимую работоспособность сборочной единицы в соответствии с за-

данными техническими условиями. Под независимым изготовлением деталей понимается их изготовление в разное время и разных местах (цехах, заводах, городах, даже странах).

Взаимозаменяемость, точнее потребность в ней, возникла очень дав-

го производства. Соблюдение взаимозаменяемости обеспечивает упроще-

но, но наибольшее развитие она получила с развитием металлообработки, особенно в условиях массового, а в последнее Ивремя – автоматизированно-

ние конструирования, сборки и ремонтаДизделия.

Для обеспечения требований точности и взаимозаменяемости изде-

лий применяется система допусков и посадок, знание которой необходимо будущему инженеру. РазработаннаяАв соответствии с рекомендациями и

положениями международной организации по стандартизации (ИСО) и введенная в нашей стране сб01.01.1977 г. система получила название Еди-

ной системы допусков и посадок (ЕСДП) и включает в себя ряд стандар-

тов. Основными из нихиявляются «О щие положения, ряды допусков и ос-

новных отклонений» (ГОСТ 25346–89), «Поля допусков и рекомендуемые

посадки» (ГОСТС25347–89). Эти стандарты распространяются на сопря-

гаемые (т. е. применяемые при образовании посадок) и несопрягаемые размеры гладких элементов (цилиндрических или ограниченных параллельными плоскостями) деталей с номинальными размерами до 3150 мм

[2, 3].

Знание ЕСДП и умение использовать ее при конструировании, сборке и обслуживании изделий являются обязательной частью квалификационных требований инженера-механика. Без знания системы допусков и посадок невозможно читать конструкторскую и технологическую документацию (чертежи, технологические карты), пользоваться технической литературой и справочниками, владеть техникой и средствами измерений.

Цель настоящего учебно-методического пособия – закрепить положения основных разделов теоретического курса по изучению основ взаимозаменяемости простых сопряжений. Учебно-методическое пособие содержит решение практических задач, составляющих основу курса.

4

1. УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ РАБОТЫ

Исходные данные для выполнения курсовой работы берутся из табл. П.1 согласно номеру задания и номеру варианта внутри задания, по указанию преподавателя.

Расчеты в курсовой работе выполняются в соответствии с методикой решения задач (см. подразд. 3 методических указаний) и оформляются аналогично приведенным в настоящем издании примерам. Курсовая работа оформляется в виде расчетно-пояснительной записки, изложенной на стандартных листах формата А4 (210 297 мм), с необходимым количеством схем и чертежей. Последние выполняются карандашом четкими линиями, в соответствии с ЕСКД. Допускается печать на принтере. В заключении необходимо указать перечень используемой литературы.

Приступая к выполнению курсовой работы, необходимо изучить основные понятия и терминологию параметров системыИдопусков и посадок.

2. ОСНОВНЫЕ СВЕДЕНИЯ ЕД НОЙ С СТЕМЫ

ДОПУСКОВ И ПОСА ОК



А

Базовый стандарт ЕСДП, ГОСТ 25346–89 предусматривают единые

б

для всех отраслей промышленности терминыДи определения.

В процессе конструирования о ъекта и изготовления деталей разли-

и



чают номинальный, действительный и предельный размеры. Размеры, проставленные на чертежах, назначаются в результате расчета деталей на прочность, жесткостьС, з конструктивных соображений и опытных данных. Эти размеры являются ном нальными [1, 2, 3].

Номинальный размер – размер, относительно которого определяются предельные размеры и который служит началом отсчета отклонений. Он является одинаковым для сопрягаемых деталей (отверстия и вала) и обозначается D, d.

В результате погрешностей, возникающих в процессе изготовления и при измерении, ни одну деталь нельзя изготовить абсолютно точно по чертежу. Поэтому действительный размер детали всегда будет отличаться от чертежного.

Действительный размер – размер детали, определенный в результате ее измерения с допускаемой погрешностью.

Для определения возможного диапазона колебаний размеров изготавливаемых деталей устанавливают их предельные размеры – наибольший и наименьший, между которыми должен находиться действительный размер детали. Годность детали определяют сравнением действительного размера с предельными.

5

Наибольший предельный размер – больший из двух предельных раз-

меров. Обозначается DMAX, dMAX.

Наименьший предельный размер – меньший из двух предельных размеров. Обозначается DMIN, dMIN.

Для упрощения чертежей вместо предельных размеров проставляют значения предельных отклонений от номинального размера, например

18 00,,032059 .

Предельное отклонение – алгебраическая разность между предельным и соответствующим номинальным размерами. Различают верхнее и нижнее предельные отклонения.

Верхнее отклонение – алгебраическая разность между наибольшим предельным и соответствующим номинальным размерами. Обозначения: ES – для отверстия; es – для вала.

Нижнее отклонение – алгебраическая разность между наименьшим предельным и соответствующим номинальным размерами. Обозначения:

EI – для отверстия; ei – для вала.





И















Д





А





б





и







С

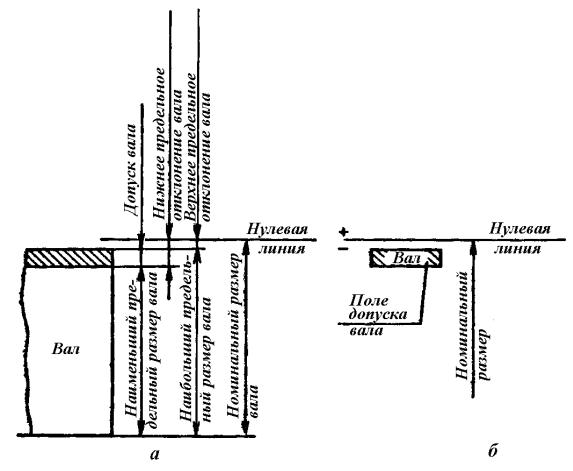

Рис. 1. Графическое изображение размеров, отклонений и поля допуска вала: а – с указанием предельных размеров; б – с указанием поля допуска

На основании вышеизложенного можно записать:

ES = DMAX – D; EI = DMIN – D; es = dMAX – d; ei = dMIN – d.
