3.2. Метод полевого кодирования

Данная часть задания имеет ознакомительный характер. В ней рассматривается только компактный формат кодирования топографических объектов. Активизируйте меню «Файл / Блокнот», в раскрывшемся окне редактора CredoPad выберите в меню «Правка / Шрифт» тип шрифта «Courier». В меню «Файл / Открыть» выбери-

те в папке WINDAT файл 3ta5_win.txt.

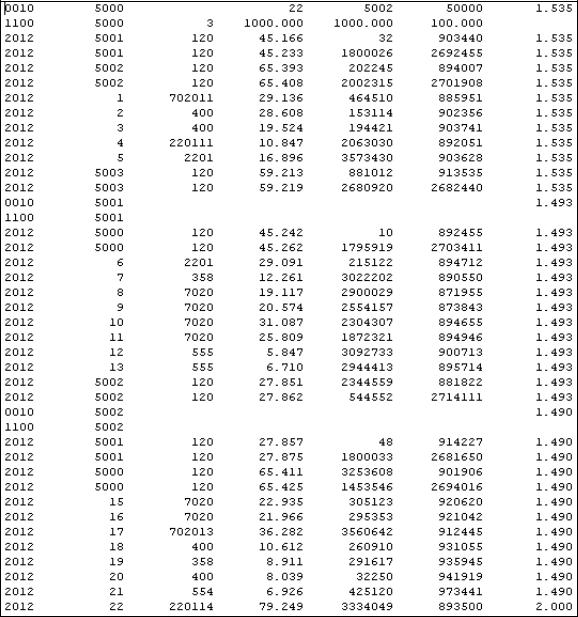

На рис. 35 показан образец файла формата тахеометра 3Та5.

Рис. 35

26

В этом файле во второй колонке указаны номера точек и станций, на которые производились измерения. В третьей колонке указаны коды условных знаков топографических объектов. Код условного знака

вкомпактном (цифровом) формате представлен трехзначным номером. В данном примере для точечных (внемасштабных) объектов, это точки с кодами <120 и 400>. Для линейных и площадных объектов, имеющих одинаковый код, может добавляться еще как минимум одна цифра после кода – идентификатор (номер топографического объекта). Идентификатор может принимать значения от 0 до 9.

Внастоящем примере к коду условного знака и номеру объекта добавлена необязательная команда <11> – начало «ломаной». Эта команда применяется для линейных или площадных объектов. Для приведенного примера коды топографических объектов <702011> и <7020> для программы будут одинаковые, так же как и <2201> и <220111>.

Если при импорте файла в окне «Настройки для импорта файлов...» в выпадающем списке «Отношение точек по умолчанию к рельефу» установлено значение «рельефная», то все точки будут участвовать в дальнейшем в построении поверхности в ЦММ. Для того чтобы явно указать для точки признак, что она не должна участвовать

впостроении поверхности, необходимо будет записать код топографического объекта следующим образом:

точечный объект – <1204> – первые три цифры являются кодом, а 4 – признак того, что эта точка является ситуационной, т. е, у нее есть отметка, не участвующая в дальнейшем в построении поверхности в ЦММ;

точечный объект – <1208> – первые три цифры являются кодом, а 8 – признак того, что эта точка является нерельефной, т. е. у этой точки есть только координаты X и Y;

линейный объект – <70204> или <70208> – соответственно точки ситуационная и нерельефная.

Для завершения линейного объекта применяется команда <13>, в нашем примере – точка с кодом 702013.

Для замыкания площадного объекта применяется команда –

<14>. Например, <702014>.

На этом краткий обзор принципов полевого кодирования завершен.
