Федеральное агентство по образованию

Сибирская государственная автомобильно-дорожная академия (СибАДИ)

Кафедра проектирования автомобильных дорог

МЕТОДИЧЕСКИЕ УКАЗАНИЯ к выполнению лабораторных работ

«ОБРАБОТКА МАТЕРИАЛОВ ИНЖЕНЕРНО-

ГЕОДЕЗИЧЕСКИХ ИЗЫСКАНИЙ» по дисциплине

«Изыскания автомобильных дорог»

Составители: А.Г. Малофеев, В.В. Голубенко

Омск

Издательство СибАДИ

2008

УДК 625.72 : 681.5

ББК 39.311

Рецензент канд. техн. наук, доц. Т.П. Синютина

Работа одобрена научно-методическим советом факультета АДМ в качестве методических указаний для студентов специальности 270205 – «Автомобильные дороги и аэродромы» по дисциплине «Изыскания автомобильных дорог».

Методические указания к выполнению лабораторных работ «Обработка материалов инженерно-геодезических изысканий» по дисциплине «Изыскания автомобильных дорог» /Сост.: А.Г. Малофеев, В.В. Голубенко. – Омск: Изд-во СибАДИ, 2008. – 25 с.

Даны методические рекомендации к выполнению лабораторных работ по обработке материалов инженерно-геодезических изысканий с использованием программного комплекса CREDO-DAT, который в последнее время широко применяются в изыскательских партиях и организациях при изысканиях. Приводится последовательность подготовки, ввода исходных данных, их обработки и представления результатов для последующего использования в цифровых картах местности и ситуации. Проектирование автомобильных дорог и транспортных сооружений в настоящее время производится по цифровым картам, поэтому изыскательские организации материалы изысканий представляют в виде цифровых карт и планов. Детально описана последовательность работы с программным продуктом

CREDO.

Методические указания будут полезны и инженерампроектировщикам при подготовке топографических карт для последующего проектирования объектов как транспортного, так и общестроительного назначения.

Ил. 35. Библиогр. : 5 назв.

С Составители: А.Г. Малофеев, В.В. Голубенко, 2008

2

Введение

Лабораторные работы предназначены для освоения методов обработки результатов инженерно-геодезических изысканий с использованием автоматизированного комплекса CREDO.

Целью лабораторных работ является изучение особенностей обработки геодезических данных в системе Credo-Dat 3.0 и формирование необходимых навыков работы.

Лабораторная работа разделена на несколько частей. Каждая часть представляет собой самостоятельное задание и пояснения к основным возможностям системы с практическими примерами.

В процессе работы рекомендуется пользоваться справочной системой HELP, которая вызывается по клавише [F1].

Система Credo_Dat 3.0 предназначена для автоматизации камеральной обработки полевых инженерно-геодезических данных и может быть применена при:

-линейных и площадных инженерных изысканиях объектов промышленного, гражданского и транспортного строительства;

-геодезическом обеспечении строительства;

-подготовке пространственной информации для кадастровых систем (наземные методы сбора);

-геодезическом обеспечении геофизических методов инженерногеологической разведки;

-маркшейдерском обеспечении добычи полезных ископаемых открытым способом.

Лабораторная работа выполняется на основе ранее подготовлен-

ных данных. В каталоге находится файл «3Та5_win.txt» с данными измерений, полученными при съемке электронным тахеометром 3Та5, а также классификатор топографических объектов «Классифика-

тор.cls».

1.НАЧАЛЬНЫЕ УСТАНОВКИ СИСТЕМЫ, СОЗДАНИЕ ПРОЕКТА

При инсталляции системы Credo-Dat 3.0 на рабочем столе компьютера автоматически создается ярлык для быстрого запуска системы. Для запуска дважды щелкните [левой] клавишей мыши на нем. Выполнение начальных установок системы производится при выборе соответствующих команд в меню «Вид» и «Установки». В меню

3

«Вид» можно настроить количество и состав панелей инструментов, а также включить отображение строки состояния. Работа по выполнению данных настроек является стандартной для программ, работающих в операционной системе WINDOWS.

В меню «Установки» перед началом работы над объектом можно выбрать уже существующие, а при необходимости и создать новые: классификатор топографических объектов, системы координат и высот, шаблоны выходных документов, скорректировать представление таблиц в табличном редакторе, выполнить общие настройки или изменить используемые цвета и шрифты.

Для выбора текущего классификатора необходимо выполнить следующее. Выберите команду «Классификатор» в меню «Установки». В появившемся окне нажмите кнопку [Обзор] и, в стандартном диалоговом окне «Открыть» перейдите в папку «WINDAT» с исходными данными для выполнения лабораторной работы (рис. 1). Выберите файл «Классификатор.cls». В нередактируемом поле увидите имя нового классификатора и путь к нему. Кнопка [Редактировать] позволяет внести изменения в существующий классификатор, например дополнить его новыми условными знаками. В настоящей работе мы не будем рассматривать этот вопрос, так как ему посвящено отдельное задание.

Имя текущего классификатора и путь к нему

Рис. 1

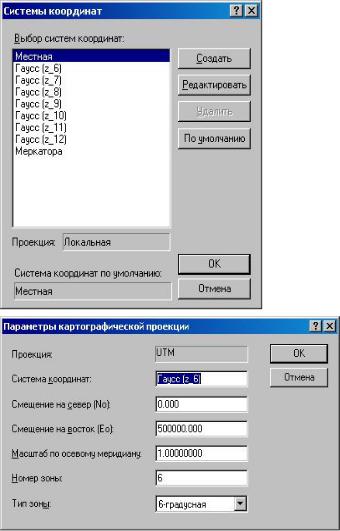

Все лабораторные работы выполняются в местной системе координат. Проверьте правильность ее установки. Для этого в меню «Установки» выберите команду «Системы координат». В раскрывшемся окне в нередактируемом поле «Система координат по умолчанию»,

4

«Параметры картогра-

фической проекции». В полях редактирования Вы можете изменить имя системы координат, задать смещения на север и восток, масштаб по осевому меридиану, номер зоны и выбрать ее тип (шестиили трехградусная).

При правильной настройке проекции UTM (государственная система координат является ее частным случаем, с масштабным коэффициентом по осевому меридиану 1.0), в дальнейшем в измерения можно будет ввести поправки за переход на плоскость. Следует отметить, что выбор и настройки систем координат, а также представления координат в СК-42 или СК-95 удобнее выполнять непосредственно перед вводом координат в проекте (меню «Данные», команда «Свойства проекта», вкладка «Система координат»).

Используемая в проектах система высот (рис. 3) не имеет прин-
