4.Показатели посуточного подвоза-вывоза кирпича на поддонах свести в таблицу.

5.Составить календарный план-график доставки, погрузки-разгрузки и перегрузки кирпича на поддонах с использованием накопитель-

ной площадки.

При составлении графика необходимо учесть, что в первый день первая грузовая операция в пункте перевалки начинается после выполнения погрузки в пункте отправления и движения с грузом до пункта перевалки, а во второй и последующие дни в 8:00 – с погрузки накопительной площадки.

Разгрузка кирпича на поддонах с автомобиля на накопительную площадку осуществляется после полной загрузки и отправки вагонов согласно плану отправки.

Задание № 3. Рассчитать пропускную способность крытого склада при обустройстве его паллетными стеллажами двух типов (фронтального и набивного) и необходимое количество стеллажей для складирования заданного объема груза. Составить схему технологического процесса работы склада в табличной форме. Исходные данные по вариантам представлены в табл. 7.10.

Порядок выполнения задания № 3:

1.Рассмотреть схемы сборки паллетных стеллажей фронтального и набивного типов (рис. 7.2, 7.3). Схема крепления паллетных стеллажей набивного типа приведена в прил. А.

2.Произвести выбор балок под складируемый груз (самостоятельно). Примеры распределения нагрузки на балки, размещения поддонов и полок приведены на рис. 7.4.

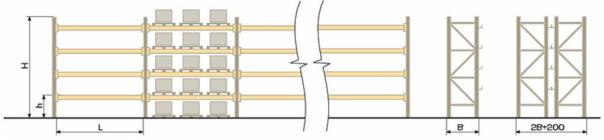

Рис. 7.2. Схема сборки паллетных стеллажей фронтального типа: Н – высота рамы; В – ширина рамы; L – длина балки;

h – высота полки, регулируется по высоте груза с определенным шагом

70

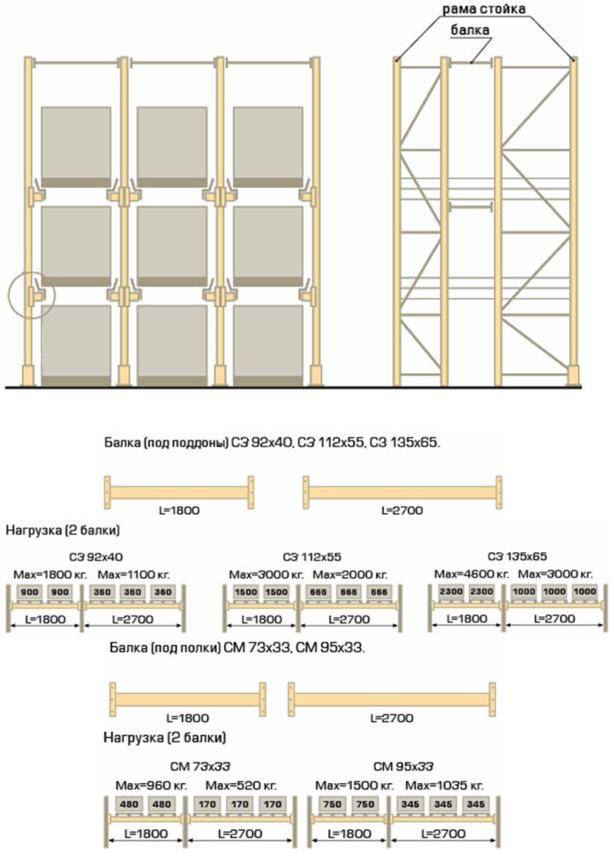

Рис. 7.3. Схема сборки паллетных стеллажей набивного типа

Рис. 7.4. Примеры распределения нагрузки на балки и размещения поддонов и полок

71

3.Составить план компоновки склада паллетными стеллажами фронтального типа, рассчитать максимальное количество поддономест.

4.Составить план компоновки склада паллетными стеллажами набивного типа, рассчитать максимальное количество поддономест.

При составлении плана компоновки склада паллетными стеллажами фронтального типа необходимо учесть, что для использования таких стеллажей необходимы проходы большой ширины. В зависимости от вида подъемного оборудования она составляет от 2 до 4 м.

При составлении плана компоновки склада паллетными стеллажами набивного типа необходимо учесть, что ширина рамы должна превышать ширину погрузочно-разгрузочного механизма.

Примеры компоновки склада стеллажным оборудованием фронтального и набивного типов приведены на рис. 7.5 и 7.6. Примеры установки стеллажей и складирования поддонов приведены в прил. Б.

5.Рассчитать необходимое количество стеллажей для складирования заданного объема груза.

6.Составить схему технологического процесса работы склада в табличной форме. Схема типового технологического процесса работы склада приведена в прил. В.

Характеристика паллетных стеллажей

Стеллажи паллетные (фронтального типа)

Область применения: оснащение оптовых баз, складов, магазинов [возможно типа “cash & carry” (магазин быстрого обслуживания)].

Преимущества и особенности:

широкий выбор металлоконструкций, рассчитанных на различную нагрузку и различное количество уровней хранения;

возможность полного заполнения стеллажами складского помещения по высоте;

свободный доступ к каждому поддону без необходимости удаления или перемещения других поддонов;

применение поддонов различных типов;

удобный контроль складских запасов, возможность организации компьютерного учета;

аксессуары для хранения тяжелых штучных грузов, контейнеров, бочек, кабельных барабанов и т.д.

72

Стеллажи паллетные (набивного типа)

Область применения: на складах с небольшой номенклатурой товаров и большими объемами складирования, в холодильных камерах и т.д.

Преимущества и особенности:

идеальное решение для хранения большого количества однотипных грузов, когда быстрый грузооборот или непосредственный доступ к любому поддону не является решающим фактором;

монтаж стеллажей осуществляется с использованием болтовых соединений, что гарантирует быструю и надежную сборку;

100% использования территории для хранения.

Особенности: не требуются проходы между стеллажами, так как загрузка и выгрузка происходят по направляющим путем въезда погрузчика или штабелера прямо в ячейку. Кроме того, стеллажи могут быть построены для обслуживания с двух сторон, и движение товара при загрузке и выгрузке производится отдельно. Такие стеллажи обычно называют «проходными». Складирование поддонов производится короткой стороной в глубину, таким образом, один и тот же стеллаж подходит как для поддона 1200х800мм, так и для поддона

1200х1000мм.

Вопросы, выносимые на защиту лабораторной работы:

1.Что входит в состав погрузочно-разгрузочного пункта?

2.Как классифицируются погрузочно-разгрузочные пункты?

3.Каковы основные проблемы, вызывающие простои автомобилей и погрузочно-разгрузочных средств и неоправданно большие затраты при выполнении погрузочно-разгрузочных работ?

73

4.Каковы основные пути повышения эффективности выполнения по- грузочно-разгрузочных работ и на что влияет эффективность выполнения погрузочно-разгрузочных работ?

5.Что представляет собой пост погрузки-разгрузки?

6.Что представляет собой фронт погрузки-разгрузки?

7.Каковы способы расстановки подвижного состава при перевозке тарно-штучных грузов?

8.Как рассчитать фронт погрузки-разгрузки при боковой, торцевой и ступенчатой расстановках?

9.Каковы способы расстановки подвижного состава при погрузке навалочных грузов экскаваторами?

10.Как рассчитать производительность погрузочно-разгрузочного механизма непрерывного действия?

11.Как рассчитать производительность погрузочно-разгрузочного механизма циклического действия?

12.Как рассчитать производительность поста и число постов погрузкиразгрузки?

13.На основании каких показателей осуществляется планирование трудоемкости выполнения погрузочно-разгрузочных работ?

14.Что представляет собой норма выработки на погрузку, выгрузку и перемещение грузов?

15.Что представляет собой норма времени на погрузку-разгрузку?

16.В чем заключается основное назначение складов в транспортном процессе?

17.Как классифицируются склады?

18.Каковы основные параметры складов?

19.Как определить полезную площадь склада?

20.Какие основные операции составляют технологический процесс работы склада?

21.Как осуществляется приемка и хранение на складе штучных грузов, сыпучих и наливных грузов?

22.Как классифицируются технические средства автоматизации работы склада?

23.Перечислите методы автоматической идентификации груза.

24.В чем суть технологии штрихового кодирования?

25.Перечислите виды складского оборудования.
