хода. Каждое значение расхода соответствует определенной комбинации перепада давления и открытия отверстия.

В модели приняты следующие допущения:

–инерция жидкости не учитывается;

–переход между ламинарным и турбулентным режимами происходит мгновенно, когда Rе= Rеcr.

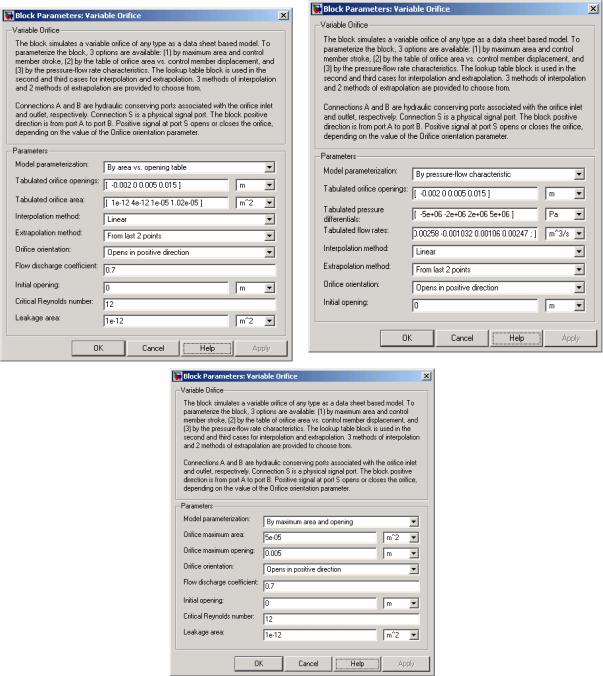

Рис. 43. Окна параметров блока Variable Orifice

Model parameterization – параметризация модели. Модель дросселя может быть описана одним из следующих методов:

66

–по максимальной площади проходного сечения и положению запор- но-регулирующего элемента (By maximum area and opening);

–по зависимости площади проходного сечения от положения запорнорегулирующего элемента (By area vs. Opening table);

–по характеристике давление-расход (By pressure-flow characteristic). Orifice maximum area – максимальная площадь проходного сечения

полностью открытого дросселя.

Orifice maximum opening – максимальное открытие дросселя. Задается максимальное смещение запорно-регулирующего элемента.

Tabulated orifice openings – таблица координат открытия отверстия. Задается вектор входных значений открытий отверстия как массив 1×m. Вектор входных значений должен строго монотонно увеличиваться. Для функционирования блока должно быть задано не меньше трех значений.

Tabulated orifice area – таблица площадей проходных сечений. Задается вектор выходных значений площади проходных сечений дросселя как массив 1×m в той же размерности, что и вектор координат открытия отверстия.

Tabulated pressure differential – таблица перепадов давления. Задается вектор входных значений перепадов давления как массив 1×n. Вектор входных значений должен строго монотонно увеличиваться. Для функционирования блока должно быть задано не меньше трех значений.

Tabulated flow rated – таблица расходов. Задаются выходные значения расходов как матрица m×n. Каждое значение в матрице определяет расход при определенной комбинации координаты открытия отверстия и перепада давления.

Interpolation method – метод интерполяции. Выбирается один из следующих методов интерполяции для аппроксимирования выходных значений в интервалах между двумя последовательными точками массива:

–линейный (Linear). Для одномерного массива используется линейная функция интерполяции, а для двумерного массива – алгоритм билинейной интерполяции, который является продолжением линейной интерполяции для функций двух переменных;

–кубический (Cubic). Для одномерного массива используется кубическая функция интерполяции PCHIP, а для двумерного массива – алгоритм бикубической интерполяции;

–сплайн (Spline). Для одномерного массива используется алгоритм кубической сплайн-интерполяции, а для двумерного массива – алгоритм бикубической сплайн-интерполяции.

Extrapolation method – метод экстраполяции. Выбирается один из следующих методов экстраполяции, когда выходные значения лежат вне диапазона, определенного в списке параметров:

67

–по последним двум точкам (From last 2 point). Экстраполяция с использованием линейного метода (независимо от выбора метода интерполяции);

–по последней точке (From last point). Использует последнее указанное число выходного значения в конце соответствующего диапазона.

Orifice orientation – ориентация отверстия. Может быть задана двумя различными способами, в зависимости от того увеличивается (Positive signal increases overlap) или уменьшается (Negative signal increases overlap)

перекрытие.

Flow discharge coefficient – коэффициент расхода. Полуэмпирический параметр, являющийся полной характеристикой дросселя. Его значение зависит от геометрических параметров отверстия и обычно указывается в справочной литературе или данных изготовителя.

Initial opening – начальное положение клапана. Параметр может быть положительным (положительное перекрытие), отрицательным (отрицательное перекрытие) или равным нулю (нулевое перекрытие).

Critical Reynolds number – критическое число Рейнольдса, или максимальное число Рейнольдса, для ламинарного потока.

Leakage area – площадь внутренних перетечек жидкости при полном перекрытии отверстия. Основное значение этого параметра состоит в том, чтобы учесть неразрывность потока жидкости.

Блок имеет два гидравлических порта А и В, связанных с входным и выходным отверстиями дросселя соответственно, а также механический порт S, который увеличивает или уменьшает перекрытие, в зависимости от зна-

чения параметра Orifice orientation.

8.НАПРАВЛЯЮЩИЕ КЛАПАНЫ

ИГИДРОРАСПРЕДЕЛИТЕЛИ (DIRECTIONAL VALVES)

Гидроклапан – это аппарат, в котором величина открытия рабочего проходного сечения (положение запорно-регулирующего элемента) изменяется от воздействия потока рабочей жидкости, проходящего через гидроаппарат.

Клапаны делятся на направляющие и регулирующие.

К направляющим гидроклапанам относятся обратные гидроклапаны, гидрозамки, гидроклапаны выдержки времени и др.

Гидрораспределителем называется гидроаппарат, предназначенный для изменения направления потока рабочей жидкости в двух или более гидролиниях в зависимости от внешнего управляющего воздействия.

Гидрораспределители бывают направляющими и дросселирующими.

68

Направляющим гидрораспределителем называется направляющий гидроаппарат, предназначенный для пуска, остановки или изменения направления потока рабочей жидкости в двух или более гидролиниях в зависимости от наличия внешнего управляющего воздействия.

Раздел содержит шесть блоков:

1.2-Way Directional Valves.

2.3-Way Directional Valves.

3.4-Way Directional Valves.

4.Check Valve.

5.Pilot-Operated Check Valve.

6.Shuttle Valve.

8.1.Двухлинейный гидрораспределитель

(2-Way Directional Valve)

Блок 2-Way Directional Valve представляет собой двухлинейный направляющий гидрораспределитель.

Мгновенное положение запорно-регулирующего элемента находится согласно следующему уравнению:

h x 0 x ,

где h – мгновенное положение запорно-регулирующего элемента; x0 – начальное положение запорно-регулирующего элемента;

x – текущее положение запорно-регулирующего элемента относительно начальной позиции.

Блок базируется на блоке Variable Orifice.

Взависимости от исходных данных, указанных в справочной литературе, можно выбрать один из трех вариантов параметризации:

– по максимальной площади проходного сечения и положению запор- но-регулирующего элемента;

– по зависимости площади проходного сечения от положения запорнорегулирующего элемента A = A(h);

– по характеристике давление-расход q = q (p, h).

Вмодели приняты следующие допущения:

– инерция жидкости не учитывается;

69

–не принимаются во внимание сопротивления, действующие на за- порно-регулирующий элемент гидрораспределителя, такие как сила трения, инерция и т.д.;

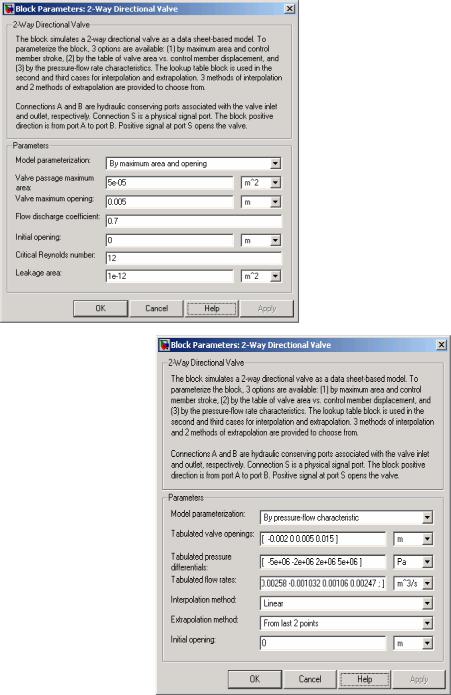

Model parameterization – параметризация модели. Модель гидрораспределителя может быть описана одним из следующих методов:

–по максимальной площади проходного сечения и положению запор- но-регулирующего элемента (By maximum area and opening);

–по зависимости площади проходного сечения от положения запорнорегулирующего элемента (By area vs. Opening table);

–по характеристике давление-расход (By pressure-flow characteristic). Valve passage maximum area – максимальная площадь проходного се-

чения полностью открытого отверстия гидрораспределителя.

Valve maximum opening – максимальное открытие гидрораспределителя. Задается максимальное смещение запорно-регулирующего элемента.

70
