соответственно в 3,29 и 3,6 раза. Приведенные результаты свидетельствуют о том, что с уменьшением температуры значительно возрастает энергоемкость процесса уплотнения.
Таблица 1 – Результаты влияния температуры на сопротивление уплотняемой смеси
Скорость |
|
|
Пределы сопротивления образцов |
|||||
Тип |
Температура, |
|
различной плотности, МПа |
|
||||
деформирования, |
|
|
||||||
смеси |
С |
|
|
|
|
|
|
|
мм/мин |
0,70 |
|
0,80 |
0,90 |
|
1,00 |
||
|
|
|
|
|||||
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
А |
50 |
0,3737 |
|
0,7302 |
1,102 |
|
1,5541 |
|
100 |
0,0153 |
|
0,0710 |
0,1620 |
|
0,4722 |
|
3 |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
В |
50 |
0,3091 |
|
0,6404 |
0,8883 |
|
1,3200 |
|
|
|
|
||||||
|
100 |
0,0119 |
|
0,0433 |
0,1223 |
|
0,3630 |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
Для интенсивного уплотнения асфальтобетонных смесей необходимо обеспечить рациональное соотношение между контактными давлениями возникающими под рабочими органами уплотняющих средств, и реактивным сопротивлением уплотняемой среды на протяжении всего процесса уплотнения. Это требование выполняется при соблюдении условия
[2-3]. Абсолютные значения сопротивления деформированию
складываются из сопротивления, возникающего при относительном перемещении минеральных зерен в среде асфальтовяжущего, и сопротивления сжатию и вытеснению битумных пленок из зон межзерновых контактов. Поэтому в материалах, обладающих вязкими свойствами, развитие деформаций под действием уплотняющих средств происходит не мгновенно, а в течение некоторого промежутка времени. В связи с этим для таких материалов, как
асфальтобетонная смесь, характерна высокая реакция на скорость деформирования. Для 95 выявления влияния скорости формирования Vд на величину возникающего реактивного сопротивления асфальтобетонные образцы подвергались испытанию на машине Р-5. Эксперименты [3-4] были проведены при скорости деформирования Vд = 3, 18, 40, 80, 100 мм/мин. При этом плотность изменялась от Ку = 0,75 до Ку = 1,0. Минимальная скорость деформирования соответствует требованиям ГОСТ 9128-97, другие – для установления зависимости между сопротивлением и скоростью деформирования. Исследованию подвергались горячие мелкозернистые смеси типа А и В.
С ростом плотности от начала процесса уплотнения (Ку = 0,70 - Ку = 0,75) до его окончания (Ку = 1,0) сопротивление увеличивается 29,5 раза для смесей типа А и в 30,5 раза – для смесей типа В при скорости деформирования образцов
= 3 мм/мин. Дальнейшее увеличение скорости в рассматриваемом диапазоне скоростей (до 100 мм/мин) дает примерное равное увеличение сопротивления смеси деформированию для всех значений Ку.
Результаты испытаний (рис. 1) показали, что при всех значениях коэффициента
уплотнения с увеличением
увеличивается и внутреннее сопротивление образцов
деформированию. Причём при малых скоростях деформирования значительная часть возникающих внутренних напряжений успевает отрелаксировать и тем самым снизить уровень
напряжённого состояния. С увеличением же
, отрелаксированные напряжения не успевают компенсировать рост напряжений, возникающих за счёт упругого деформирования. В этом случае растёт напряжённое состояние деформируемых образцов.
Из приведённых данных видно, что малощебенистые смеси типа B более чувствительны к изменению скорости деформирования. Так, при Ку = 0,7 увеличение скорости с 15 до 80 мм/мин (эта скорость примерно соответствует скорости деформирования смеси катками статического действия) ведёт к росту сопротивления в 5,5 раза для смеси типа В и в 4,5 раза для смеси типа А. При Ку = 0,9 наблюдается примерное равенство изменения сопротивления. Однако при Ку = 0,8 опять наблюдается рост сопротивления деформированию у образцов, сформированных из малощебенистой смеси.
|
|
Техника и технологии строительства, № 1(9), 2017 |
http://ttc.sibadi. |
СТРОИТЕЛЬНАЯ ТЕХНИКА

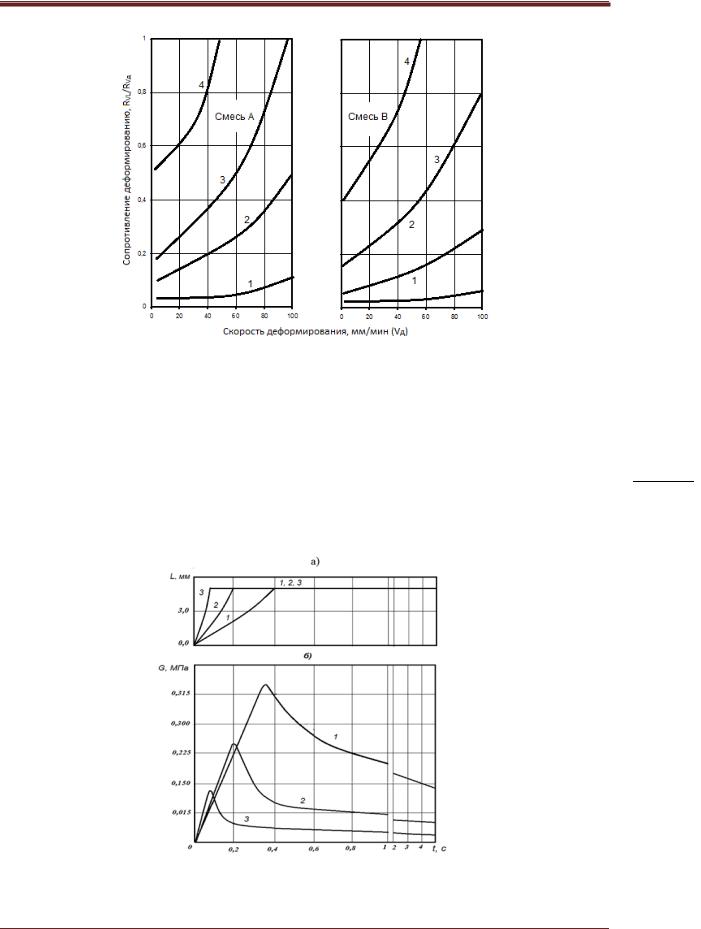

Рисунок 1 – Зависимость максимального сопротивления смеси (Rvд) от скорости ее деформирования
(Vд = 3 мм/мин). 1 - Ку = 0,7; 2 - Ку = 0,8; 3 - Ку = 0,9; 4 - Ку = 1,0
Исследование релаксационных процессов [5] проводились на мелкозернистой горячей асфальтобетонной смеси типа В на битуме БНД 90/130. Образцы смеси диаметром 200 мм и высотой 130 мм формировались и испытывались в металлической форме при температуре 80, 100, 120 и 140
плотности (0,8 – 0,96)
. Чтобы исключить влияние стенок формы на
величину возникающих при деформировании смеси на течение процесса релаксации 96 напряжений был выбран диаметр штампа
70 мм, равный 2,5
(
– максимальный размер зерна в смеси).
На рис. 2 представлены результаты исследования смеси типа В на битуме БНД 90/130 при температуре
100
и постоянной деформации 5 мм.
Рисунок 2 – Законы деформирования (а) и релаксации напряжений (б) в асфальтобетонной смеси различной плотности. 1 – КУ = 0,96; 2 – КУ = 0,90; 3 – КУ = 0,96;
– деформация; σ – напряжения возникающие в процессе деформирования смеси; t – время
|
|
Техника и технологии строительства, № 1(9), 2017 |
http://ttc.sibadi. |
СТРОИТЕЛЬНАЯ ТЕХНИКА
Анализ результатов показывает, что скорость деформирования смеси
(рис. 2, а) и ее сопротивление деформированию
(рис. 2, б) зависят от плотности. Смесям с низкой плотностью (КУ = 0,8) соответствует высокая скорость (75 мм/с), а высокоплотным (КУ = 0,96) – значительно меньше (12,5 мм/с).
Релаксация напряжений происходит более интенсивно в низкоплотных смесях. Так, через 0,1 с внутреннее напряжение с 0,142 МПа уменьшается до 0,087 (61,3%), а за последующие 0,8 с снижается всего на 3,5%. Для плотных смесей период интенсивного снижения напряжений более продолжительный (до 0,8 с).
Кривая релаксации напряжений имеет два отчетливо выраженных участка: первый характеризуется резким падением напряжений за короткий промежуток (
) времени и второй – более продолжительный (
) c малой скоростью релаксации.
В начальный период релаксации скорость падения напряжения усиливается с понижением
плотности асфальтобетонной смеси. Например, при
и начальном напряжении
0,142 МПа напряжение через 0,1 с уменьшается на 0,087 МПа (61,3%), а за последующие 0,8 с
– всего на 0,02 МПа (3,5%). При
и
0,415 МПа напряжение в течении 0,1 с
снижается на 0,075 МПа (18%). Однако после этого промежутка времени продолжается интенсивное уменьшение напряжения.
Одним из наиболее важных реологических параметров является время (период)
релаксации
. Под продолжительностью этого процесса понимают время, в течении которого
уплотняемая среда из неравновесного состояния переходит практически в равновесное, установившееся [11]. После достижения этого времени кривая падения напряжения переходит практически в прямую, параллельную оси абсцисс, и скорость релаксации становится минимальной.
Для определения формального значения этого параметра в законе релаксации напряжений Максвелла
(1) 97
где полагают
(
текущее время;
начальное напряжение, соответствующее величине
контактного давления от рабочих органов уплотняющих средств;
2,718 – основание натурального логарифма).
Тогда уравнение (1) примет вид
(2)
т.е. начальное напряжение
уменьшается в 2,718 раза через промежуток времени равный
. Интенсивность падения напряжений определяется скоростью релаксации (
)
(3)
где
внутреннее напряжение асфальтобетонной смеси в момент текущего времени
При уплотнения асфальтобетонной смеси необходимо, чтобы скорость ее
деформирования не превышала обратной величины короткой части времени релаксации
.
В этом случае частота приложения уплотняющих нагрузок будет создавать благоприятные условия для деформирования смеси при низком уровне реактивного сопротивления с интенсивным образованием необратимых вязко-пластичных деформаций.
Заключение
Таким образом, анализ проведенных экспериментальных исследований показал, что при уплотнении асфальтобетонной смеси уплотняющими средствами большое влияние на интенсивность процесса уплотнения оказывают такие факторы как температура смеси, скорость ее деформирования и релаксация напряжения. Поэтому очень важно установить
|
|
Техника и технологии строительства, № 1(9), 2017 |
http://ttc.sibadi. |
СТРОИТЕЛЬНАЯ ТЕХНИКА
рациональные температурные границы начала и окончания уплотнения смеси, а также режимы скорости ее деформирования.
Библиографический список
1. Пермяков, В. Б., Дубков В. В. К вопросу о кинетике остывания слоя асфальтобетонной смеси в процессе уплотнения / В. Б. Пермяков, В. В. Дубков // Известия вузов. Строительство. -1999.- № 6. - С.
102 - 105.
2.Пермяков, В.Б. Совершенствование теории, методов расчета и конструкций машин для уплотнения асфальтобетонных смесей: Автореф. дис… д-ра техн. наук.- СПб., 1992 – 37 с.
3.Пермяков, В.Б. Механизация строительства: Учеб. для вузов / В. Б. Пермяков. - 2-е изд., стер. - М. : Высшая школа, 2008. - 383 с.
4.Пермяков, В.Б., Шапошников, А.В. Исследование влияния скорости деформирования на напряженное состояние асфальтобетонных смесей / В. Б. Пермяков, А. В. Шапошников // Машины и процессы в строительстве: Сб. науч. тр. №3. Юбилейный. – Омск: Изд-во СибАДИ, 2000 – 36-38 с.
5.Пермяков В.Б. Исследование релаксации напряжений в асфальтобетонных смесях в процессе их
уплотнения / В.Б. Пермяков // Известия вузов. Строительство и архитектура. – 1985 - №5. – С. 99-102.
6.Прусов А.Ю. Выбор рациональных режимов работы вибрационных катков при уплотнении асфальтобетонных смесей: Дис. к.т.н.: 05.05.04: Ярославль, 2003, – 181 c.
7.Сергеева Т.Н. Исследования взаимодействия вальца катка с асфальтобетонным слоем при его уплотнении: Автореф. Дис. к.т.н.:1981, – 17с.
8.Хархута Н.Я. Методы и средства уплотнения асфальтобетонных дорожных покрытий: Исследования рабочих процессов строительных и дорожных машин. - Ярославль, 1983. – 12-15 с.
9.Седельникова, Ю. С. Влияние температуры на изменение свойств асфальтобетонной смеси в процессе уплотнения / Ю. С. Седельникова // Дорожно-транспортный комплекс, экономика, экология, строительство и архитектура: материалы международной научно-практической конференции.- Омск: Издво СибАДИ, 2003. – №. 2. - С. 229-231.
10.Суворов Д. Н., Джабраилов Д.Н. Влияние температуры асфальтобетонной смеси на качество ее уплотнения / Д. Н. Суворов, Х. А. Джабраилов // Автоматизация и управление в технических системах
(АУТС).- М: МАДИ, 2014. – №1.2. – С. 165-171.
11. Вялов, С. С. Реологические основы механики грунтов: учебное пособие. - М.: Высшая школа, |
98 |
1978. - 447 с. |
