Министерство образования и науки РФ Федеральное государственное бюджетное образовательное
учреждение высшего образования «Сибирская государственная автомобильно-дорожная
академия (СибАДИ)»
Кафедра «Геодезия»
ПРОЕКТИРОВАНИЕ ХОДОВ ПОЛИГОНОМЕТРИИ
И СЪЕМОЧНОГОСибАДИОБОСНОВАНИЯ
Методические указания к курсовой работе
оставители: А.В. Войтенко, Л.Ю. Миколишина
Омск ♦ 2016
1
УДК 528.5 |
Согласно 436-ФЗ от 29.12.2010 «О защите детей от информации, |
|||
причиняющей вред их здоровью и развитию» данная продукция |
||||
ББК 26.1 |
||||
маркировке не подлежит. |
||||
П79 |
|
|
|
|
Рецензент канд. техн. наук, доц. А.Г. Малофеев (ФГБОУ ВО «СибАДИ»)
Работа утверждена редакционно-издательским советом СибАДИв качестве методических указаний.
П79 |
Проектирование ходов полигонометрии |
и |
съемочного обоснования |
|||
|
СибАДИ |
|
: А.В. Вой- |
|||
[Электронный ресурс] : методические указания к курсовой работе / сост. |
||||||
тенко, Л.Ю. Миколишина. – Электрон. дан. − Омск : СибАДИ, 2016. – |
URL: http:// |
|||||
bek.sibadi.org/cgi-bin/irbis64r plus/cgiirbis 64 ft.exe. |
- |
Режим |
доступа: |
для |
||
авторизованных пользователей. |
|
|
|
|
|
|
|
ISBN 978-5-93204-959-4. |
|
|
|
|
|
Излагается методика выполнениякурсовой работы обучающимися геодезической специальности по дисциплине «Геодезия». Дается теоретический материал в объеме, необходимом для выполнения задания. Приводятся примеры с пояснениями. В приложениях даются образцы выполненных работ для варианта, рассмотренного в методических указаниях.
Имеют интерактивное оглавление в виде закладок.
Предназначены для обучающ хся второго курса по направлению «Геодезия и дистанционное зондирование»проф ль «Геодез я».
Текстовое (символьное) издание (550 КБ)
Системные требования : Intel, 3,4 GHz ; 150 МБ ; Windows XP/Vista/7 ; DVD-ROM ;
1 ГБ свободного места на жестком диске ; программа для чтения pdf-файлов
Adobe Acrobat Reader ; Google Chrome
Редактор И.Г. Кузнецова Техническая подготовка − Т.И. Кукина
Издание первое. Дата подписания к использованию 13.09.2016
Издательско-полиграфический центр СибАДИ. 644080, г. Омск, пр. Мира, 5 РИО ИПЦ СибАДИ. 644080, г. Омск, ул. 2-я Поселковая, 1
© ФГБОУ ВО «СибАДИ», 2016
2
ВВЕДЕНИЕ
Для решения инженерных задач при строительстве и планировке городов, перенесения проектов инженерного сооружения в натуру, а также при топографической съемке используют полигонометрию. Студентам выдается задание по проектированию ходов полигонометрии и съемочного обоснования для целей топографической съемки городской территории. Рассмотрим выполнение курсовой работы на примере.
Выданный участок находится в Центральном административном округе г. Омска, в районе нахождения улиц: Маршала Жукова, Ленина, проспекта Карла Маркса. Также рядом находится речной вокзал.
Площадь объекта 1 км2. Центр объекта находится на ул. Думская, 2/2 |
|||||
|
|
|
|
|
И |
(на рисунке выделен красным кругом). Фотоснимок представлен на |
|||||
рис. 1. |
|
|
|
Д |
|
|
|
|
|
||
|
|
|
А |
|
|
|
|
б |
|
|
|
|
и |
|
|
|
|
|
С |
|
|
|
|

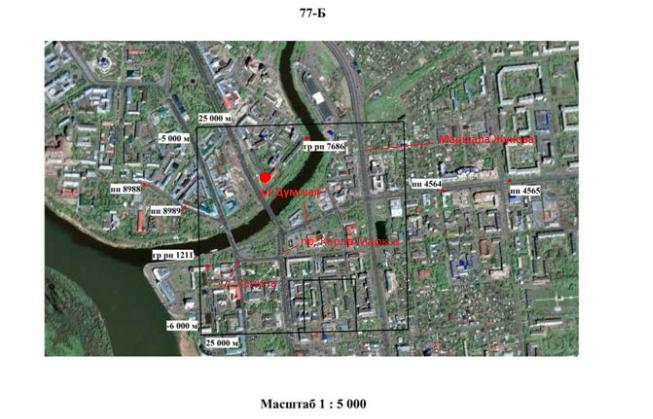

Рис. 1. Фотоснимок района проводимых работ
3
1. РЕГЛАМЕНТИРУЮЩИЕ ДОКУМЕНТЫ
При выполнении курсовой работы необходимо руководствоваться следующими нормативными документами и научной литературой:
1.Инструкция о порядке контроля и приемки топографогеодезических и картографических работ. − М. : Недра, 1979.
2.Инструкция по топографической съемке в масштабах 1:5000, 1:2000, 1:1000 и 1:500 «ГКИНП – 02–033–082.
3.Инструкция по технике безопасности на топографогеодезических работах (ПТБ – 73).
4.Инструкция по охране труда для работ в полевых топографических подразделениях.
5.Основные положения о государственнойИгеодезической сети Российской Федерации. – М. : ЦНИИГАиК, 2004. – 14 с.
6.Руководство пользователя поДвыполнению работ в системе координат 1995 года. – М. : ЦНИИГАиК, 2004. – 89 с.
7.Руководство по созданиюАи реконструкции городских геодезических сетей с использованием спутниковых систем ГЛОНАСС/GPS. – М. : ЦНИИГбИК, 2003. – 65 с.
8.Правила закладки центров и реперов на пунктах геодезической и нивелирной сетейи. – М. : Картгеоцентр – Геодезиздат, 1993. – 104 с.
9.Правила закреплен я центров пунктов спутниковой геодезической сети. – СМ. : ЦНИИГАИК, 2001. – 29 с.
10.Инструкция по нивелированию I, II, III и IV классов ГКИНП (ГНТА)-03-010-02. – М. : ЦНИИГАИК, 2003.– 21 с.
11.СП 11-104-97. Инженерно-геодезические изыскания для строительства. – М. : ПНИИИС, 1997. – 206 с.
12.Тревого И. С., Шевчук П. М. Городская полигонометрия. –
М. : Недра,1986.– 199 с.
2.ФИЗИКО-ГЕОГРАФИЧЕСКАЯ ХАРАКТЕРИСТИКА РАЙОНА РАБОТ
Город расположен в южной части Западно-Сибирской равнины, на месте впадения в Иртыш реки Омь, в центре ю жной части Омской области. Местность относительно плоская с преобладающими абсо-
4
лютными отметками 100 – 140 м. Однообразный рельеф на отдельных участках нарушается понижениями плоских западин, древних ложбин стока, озёрными котловинами, увалами. Глубина сезонного промерзания грунта 220 см.
Максимальная продолжительность дня – 17 часов 21 минута, минимальная – 7 часов 10 минут (во время солнцестояний). Преобладающее направление ветра зимой – юго-западное, летом – северозападное. Наибольшая скорость ветра отмечается зимой и весной, что является причиной частых метелей и пыльных бурь.
Относительно московского времени г. Омск имеет постоянное смещение + 3 часа.
Умеренный климатический пояс, континентальный климат, значительно суровее климата в других городах, соответствующих ему по широте. Среднегодовая температура +2,1 °C. Среднегодовая скорость ветра 2,8 м/с. Среднегодовая влажность воздуха 71 %. Самый ветреный месяц – апрель, самый облачный – октябрь, самый ясный – март. Снежный покров наиболее высок (38 см в среднем) в феврале и марте,
а в мае-июне наибольшая вероятность появления пыльных бурь. |
|
|
И |
Средняя температура самого холодного месяца (января) − 19 °C, |
|
а самого теплого (июля) +18 °C. |
Д |
|
|
Общая площадь зеленых насаждений в г. Омске составляет |
|
б |
|
13 047 га, из них объекты о щего пользования занимают 1 606,13 га, |
|
и |
|
озеленение улично-дорожной сетиА– 603,4 га, городские леса – более 1 800 га.
3. ТОПОГРАФОС-ГЕОДЕЗИЧЕСКАЯ ИЗУЧЕННОСТЬ
РАЙОНА
Была выдана схема границ планшета в масштабе 1:2000, внутри которого отображена граница планшета в масштабе 1:500. Растровой схемой служит фрагмент изображения участка земной поверхности, взятого из программы Google Earth.
На схеме помимо границ планшета в масштабе 1:2 000 отображены исходные пункты полигонометрии IV класса и грунтовые реперы III класса:
•Исходный пункт полигонометрии № 8988 расположен по адресу ул. Партизанская, 10.
•Исходный пункт полигонометрии № 8989 расположен по адресу ул. Партизанская, 4а.
