•Исходный пункт полигонометрии № 4564 расположен по адресу ул. 10 лет Октября, 48.

•Исходный пункт полигонометрии № 4565 расположен по адресу ул. 10 лет Октября, 72/1.

•Исходный грунтовый репер № 7686 расположен на пересечении ул. Чехова и Щербанёва.

•Исходный грунтовый репер № 1211 расположен по адресу ул. Лермонтова, 4.

Координаты исходных пунктов находятся в табл. 1.

		Координаты исходных пунктов				Таблица 1
		Координаты исходных пунктов

	Номер точки			X, м		Y, м
	8989		-5387,5		И	24935,0
	8989		-5387,5			24935,0
	8988		-5280,0			24740,0
	4564		-5337,5			26180,0
				Д
	4565		-5280,0			26504,5
	Г. р. 1211		-5067,5			25527,5
	Г. р. 7686		-5662,5			25037,5
Средняя квадратическая погрешность (СКП) положения пункта
вычисляется по формуле			А

	С		2,5м 2 = 3,5 м,
	С
погрешность снят я коордбнат по оси ординат и абсцисс составляет
2,5 м.
Схема расположенияи			исходных пунктов			полигонометрии

пп 8988 и пп 8989 представлена на рис. 2.

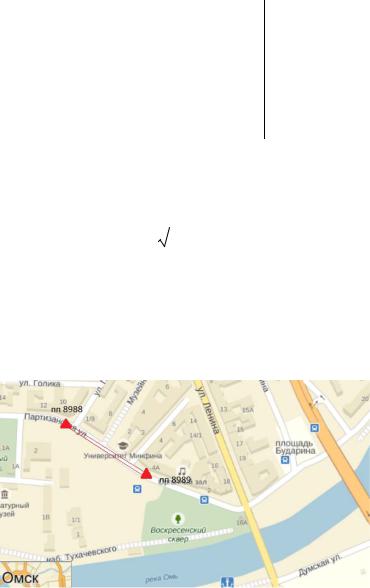

Рис. 2. Схема расположения пп 8989 и пп 8988

6

Схема расположения исходных пунктов полигонометрии пп 8988 и пп 8989 представлена на рис. 3.

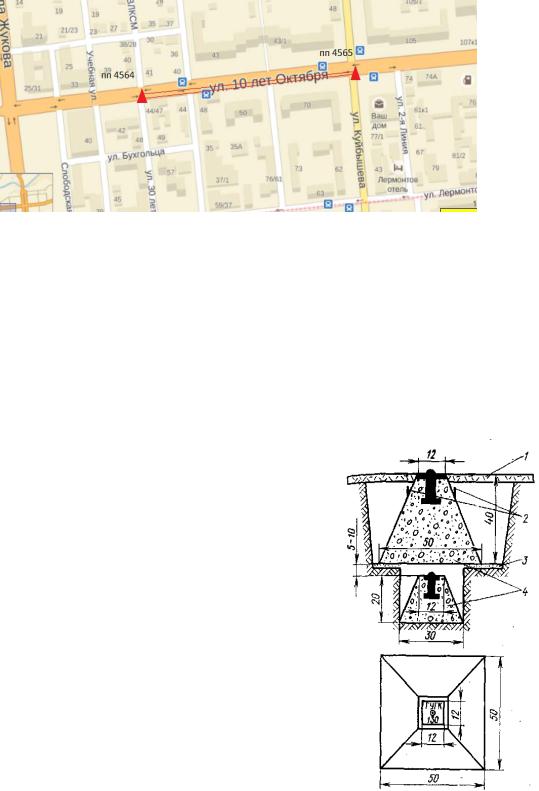

Рис. 3. Схема расположения ппИ4565 и пп 4564

4. ТИПЫ ЦЕНТРОВ ГОРОДСКОЙ ПОЛ ГОНОМЕТРИИ

Типы центров выбирались при соблюдении условий, что типы центров 5 г. р. и 6 г. р. могут использоваться также для закрепления

на местности пунктов полигонометрии 1-го разряда в районах с се-
зонным промерзанием грунта на участкахДс глубоким залеганием
грунтовых вод и слабоувлажненными грунтами.
	Типы центров 2 г. р. закрепляютсяА, как
правило, на узловых точках, что ы обеспе-
	С
чить наиболее надёжнуюбсохранность пунк-
та.	Тип 5 г. р. (риси. 4).

	Центр пункта, триангуляции полиго-
нометрии, трилатерации 1-го и 2-го разря-
дов и полигонометрии IV класса в районах
сезонного промерзания грунта.
	1 – асфальт или поверхность земли,
очищенная от дерна; 2 – металлические
скобы; 3 – слой цементного раствора 3 см;
4 – бетонные монолиты в виде усеченной
четырехгранной пирамиды.
	Номера пунктов: пп 8991; пп 8992;
пп 8993; пп 8995; пп 8996; пп 8997; пп 8998;
пп 9000; пп 9001; пп 9002; пп 9003; пп 9005.		Рис. 4. Тип 5 г.р.

7

Центр закладывается на незастроенной территории, а также на застроенной территории там, где невозможна установка стенного знака.

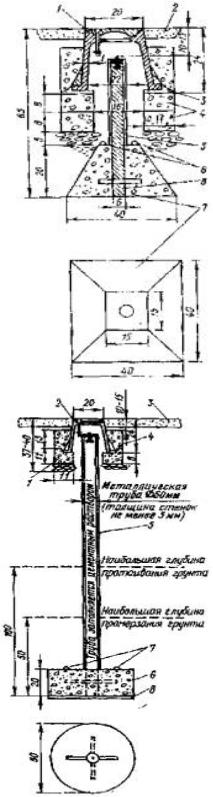

			Тип 6 г.р. (рис. 5).
				Центр пункта триангуляции, полиго-
		нометрии, трилатерации 1-го и 2-го разрядов
		и полигонометрии IV класса в районах се-
		зонного промерзания грунта.
			1		–	чугунный		колпак	с крышкой;
		2 – асфальт или поверхность земли, очищен-
		ная от дерна; 3 – скрепление на цементном
		растворе; 4 – бетонные кольца или кирпич-
		ная кладка; 5 – противокоррозионный слой;
		6 – металлические скобы; 7 – бетонный мо-
							И
		нолит в виде усеченной четырехгранной пи-
		рамиды;				8 –	металлическая диаметром
						Д
		35–60 мм асбоцементная железобетонная с
		бетонным заполнением труба, железобетон-
		ный пилон круглого (80–160 мм) или прямо-
		угольного сечения, рельс любого профиля.
Рис. 5. Тип 6 г.р.		угольного сечения, рельс любого профиля.
Рис. 5. Тип 6 г.р.			Центр закладывается на незастроенной
			Центр закладывается на незастроенной
		территории, а также на застроенной террито-
		рии там, где невозможна установка стенного
	и			А
		знака.		А
С			Номера пунктов: пп 8988; пп 8989;
С		ппб4564; пп 4565.
		ппб4564; пп 4565.
				Тип 2 г.р. (рис. 6).
			Центр пункта триангуляции, полигоно-
		метрии, трилатерации II, III, IV классов для
		районов				глубокого		промерзания грунта
		(свыше 1,5 м) и для районов мн							оголетней
		мерзлоты. Тип 2 г. р.
			1 – бетонное кольцо (подушка колпака);
		2 – чугунный колпак с крышкой; 3 – асфальт;
		4	–		заливка		бетонным		раствором;
		5 –противокоррозионный слой; 6 – бетонный

якорь диаметром 50 см; 7 – металлические скобы; 8 – слой цементного раствора.

Рис. 6. Тип 2 г.р.

8

Центр закладывается, как правило, на незастроенной территории, а также на застроенной территории там, где невозможна установка стенного знака и недопустимо производство земляных работ. В случае закладки центра в котлован бетонному якорю придают прямо-

угольное сечение размером 50×50 см. Для районов многолетней мерзлоты внешнее оформление мест расположения пунктов на участках без твердого покрытия поверхности земли производится, как для типа

3 г. р.

Номера пунктов: пп 8990; пп 8991; пп 8994; пп 8999; пп 9004.

5. ПРОЕКТИРОВАНИЕ ХОДА ПОЛИГОНОМЕТРИИ

Нужно запроектировать ход полигонометрии 1-го разряда со-

1.Отдельный ход полигонометрии долженИопираться не менее чем на два исходных пункта. Д

2.Производить рекогносцировку местности.

3.Обеспечить видимость между смежными пунктами.

4.Места расположения пунктовАдолжны обеспечивать безопасность работ по постройке и наблюдениям, предусмотренную «Правилами по технике безопасностьбна топографических работах» (М. : Не-

дра, 1973).

5.При проект ирован полигонометрии необходимо стремиться

куменьшению порядка, т.е. ограничиваться IV классом и 1-м разря- дом.гласно следующим требованиям:

6.Максимальная дл на сторон не регламентируется, но стороны должны быть примерно равными.

7.Между параллельными ходами расстояние должно быть меньше 1,5 км для полигонометрии 1-го разряда. При меньшем расстоянии ближайшие пункты связываются ходом в слабом месте (середина хода).

8.Сеть полигонометрии осуществляется с учетом развития городов на 10 – 15 лет.

9.Новые ходы нужно прокладывать по старым ходам.

10.При проектировании крупной сети необходимо предвычислить точность.

Нормативные показатели ходов для полигонометрии 1-го разряда представлены в табл. 2.С

9

Таблица 2

Нормативные показатели ходов для полигонометрии 1-го разряда

Характеристики			1-й разряд						Кол-во сторон
			10					50
Предельные длины хо-			12					40
Предельные длины хо-			15					25
дов			20					15
			25					10
Предельные длины хо-					2/3S от N
дов между исходными					2/3S от N
пунктами и узловыми
точками
Предельные длины хо-					1/2S от N
дов между узловыми					1/2S от N
точками
Наименьшая длина сто-			Д			0,12
роны			Д
роны
СКП измерения угла							5″
Угловая невязка хода						′′
Угловая невязка хода		А			10	′′		n
или полигона, где		А		И
n−количество сторон
	б
Схема ходов приведена на рис. П.1.1.
и

6. ПРОЕКТИРОВАНИЕ НИВЕЛИРНОЙ СЕТИ IV КЛАССА

Для определенСя отметок пунктов полигонометрии 1-го разряда согласно заданию необходимо запроектировать систему нивелирных ходов IV класса в соответствии со следующими требованиями:

1. Ход нивелирования IV класса должен опираться не менее чем на два пункта более высокого класса.

2. Нивелирование IV класса прокладывается в одном направле-

нии.

3. Нормальная длина луча визирования – 100 м (допускается до 150 м при условии, что зрительная труба имеет увеличение до

30 крат).

Схема нивелирной сети приведена на рис. П.2.1.

10
