из строя, защита от «двойников» и т. п.). Как правило, основными механизмами обеспечения безопасности связи является шифрование и аутентификация абонентов.
Естественно, что в системах цифровой радиосвязи по сравнению с аналоговыми системами гораздо легче обеспечить безопасность связи. Даже без принятия специальных мер по закрытию информации цифровые системы обеспечивают повышенный уровень защиты переговоров (аналоговые сканирующие приемники непригодны для прослушивания переговоров в системах цифровой радиосвязи). Кроме того, некоторые стандарты цифровой радиосвязи предусматривают возможность сквозного шифрования информации, что позволяет использовать оригинальные (т. е. разработанные самим пользователем) алгоритмы закрытия речи.
Цифровые системы транкинговой радиосвязи позволяют использовать разнообразные механизмы аутентификации абонентов: различные идентификационные ключи и SIM-карты, сложные алгоритмы аутентификации, использующие шифрование, и т. п.
4.Услуги связи. Цифровые транкинговые системы реализуют современный уровень сервисного обслуживания абонентов сетей связи, предоставляя возможности автоматической регистрации абонентов, роуминга, управления потоком данных, различных режимов приоритетного вызова, переадресации вызова и т. д.
Наряду со стандартными функциями сетевого обслуживания по заявкам правоохранительных органов в стандарты цифровой транкинговой радиосвязи часто включают требования по наличию специфических услуг связи: режиму вызова, поступающему только с санкции диспетчера системы; режиму динамической модификации групп пользователей; режиму дистанционного включения радиостанций для акустического прослушивания обстановки и т. д.
5.Возможность взаимодействия. Цифровые системы радиосвязи, имеющие гибкую структуру адресации абонентов, предоставляют широкие возможности как для создания различных виртуальных сетей в рамках одной системы, так и для организации при необходимости взаимодействия абонентов различных сетей связи. Для служб общественной безопасности особенно актуальным является требование по обеспечению возможности взаимодействия подразделений различных ведомств для координации совместных действий при чрезвычайных ситуациях: стихийных бедствиях, террористических актах и т. п.
К наиболее популярным, заслужившим международное признание стандартам цифровой транкинговой радиосвязи, на основе которых во многих странах развернуты системы связи, относятся:
EDACS, разработанный фирмой Ericsson;
TETRA, разработанный Европейским институтом стандартов связи;
APCO 25, разработанный Ассоциацией официальных представителей служб связи органов общественной безопасности;
Tetrapol, разработанный фирмой Matra Communication (Франция);
IDEN, разработанный фирмой Motorola (США).
Все эти стандарты отвечают современным требованиям к системам транкинговой радиосвязи. Они позволяют создавать различные конфигурации сетей связи: от простейших локальных однозоновых систем до сложных многозоновых систем регионального или национального уровня. Системы на основе данных стандартов обеспечивают различные режимы передачи речи (индивидуальная связь, групповая связь, широковещательный вызов и т. п.) и данных (коммутируемые пакеты, передача данных с коммутацией цепей, короткие сообщения и т. п.) и возможность организации связи с различными системами по стандартным интерфейсам (с цифровой сетью с интеграцией услуг, с телефонной сетью общего пользования, с учрежденческими АТС и т. д.).
Система EDACS
Одним из первых стандартов цифровой транкинговой радиосвязи был стандарт
EDACS (Enhanced Digital Access Communication System), разработанный фирмой Ericsson (Швеция). Первоначально он предусматривал только аналоговую передачу речи, однако позднее была разработана специальная цифровая модификация системы EDACS Aegis.
Система EDACS работает в соответствии с закрытым фирменным протоколом, отвечающим требованиям по безопасности пользования системами транкинговой радиосвязи, которые были разработаны рядом фирм-производителей оборудования подвижной связи совместно с правоохранительными органами.
Цифровые системы EDACS выпускались на диапазоны частот 138-174 МГц, 403-423, 450-470 МГц и 806-870 МГц с разносом частот 30; 25; и 12,5 кГц.

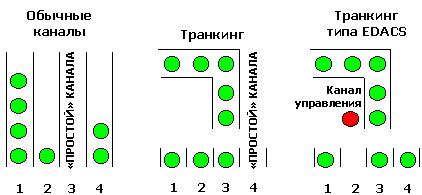

Представьте, что Вы пришли на обычный железнодорожный вокзал за билетами. Окинув взглядом очереди желающих уехать, Вы безошибочно выбираете нужную Вам кассу. Но Вы же не знаете, сколько времени кассир будет обслуживать каждого стоящего перед Вами... И другая ситуация: вы приходите в "Экспресс-кассы". Общий принцип такого обслуживания сводиться к тому, что очередь здесь всего одна, и ожидающий обслуживается первой освободившейся кассой. И как раз эта схема описывает то, как обслуживаются заявки в транкинговой связи (рис. 2.9).
Рис. 2.9. Организация очередей
Речевое кодирование в системе производится путем компрессии импульсно-кодовой последовательности со скоростью 64 Кбит/с, полученной с помощью аналого-цифрового преобразования сигнала с тактовой частотой 8 кГц и разрядностью 8 бит. Алгоритм компрессии, реализующий метод адаптивного многоуровневого кодирования (разработка фирмы Ericsson), обеспечивает динамическую адаптацию к индивидуальным характеристикам речи абонента и формирует низкоскоростную цифровую последовательность, которая подвергается помехоустойчивому кодированию, доводящему скорость цифрового потока до 9,2 Кбит/с. Далее сформированная последовательность делится на пакеты, в каждый из которых включаются сигналы синхронизации и управления. Результирующая последовательность передается в канал связи со скоростью
9600 бит/с.
В системах EDACS применяется частотное разделение каналов связи с использованием высокоскоростного выделенного канала управления, который предназначается для обмена цифровой информацией между радиостанциями и устройствами управления работой системы. Это обеспечивает высокую оперативность связи в системе (время установления канала связи в однозоновой системе не превышает 0,25 с). Скорость передачи информации в рабочем канале как и в канале управления равна
9600 бит/с.
Основными функциями стандарта EDACS, обеспечивающими специфику служб общественной безопасности, являются различные режимы вызова (групповой,
индивидуальный, экстренный, статусный), динамическое управление приоритетностью вызовов (в системе может использоваться до 8 уровней приоритета), динамическая модификация групп абонентов (перегруппировка), дистанционное выключение радиостанций (при утере или краже радиосредств).
Системы стандарта EDACS обеспечивают возможность работы радиосредств как в цифровом, так и в аналоговом режиме, что позволяет пользователям на определенном этапе использовать старый парк технических средств радиосвязи.
Одной из основных задач разработки системы было достижение высокой надежности и отказоустойчивости сетей связи на основе данного стандарта. Эта цель была достигнута, что подтверждается надежной и устойчивой работой систем связи в различных регионах мира. Высокая отказоустойчивость обеспечивается реализацией в аппаратуре системы EDACS распределенной архитектуры и заложенным принципом распределенной обработки данных. Базовая станция сети связи сохраняет работоспособность даже в случае отказа всех ретрансляторов, кроме одного. Последний работоспособный ретранслятор в этом случае в исходном состоянии работает как ретранслятор канала управления, при поступлении вызовов обрабатывает их, назначая свой собственный частотный канал, после чего переходит в режим ретранслятора рабочего канала. При выходе из строя контроллера базовой станции система переходит в аварийный режим, при котором теряются некоторые функции сети, однако сохраняется частичная работоспособность (ретрансляторы работают автономно).
В системе EDACS возможно сквозное шифрование информации, однако в связи с закрытым протоколом приходится применять либо стандартный алгоритм защиты, предлагаемый фирмой Ericsson, либо согласовывать с ней возможность использования собственных программно-аппаратных модулей, реализующих оригинальные алгоритмы, которые должны быть совместимы с системным протоколом EDACS.
На сегодняшний день в мире развернуто большое количество сетей стандарта EDACS, в числе которых есть многозоновые сети связи, используемые службами общественной безопасности различных стран. В России функционирует около десяти сетей данного стандарта, наиболее крупной является сеть связи в г. Москве, включающая 9 базовых станций. Вместе с тем, в настоящее время фирма Ericsson не проводит работ по совершенствованию системы EDACS, прекратила поставки оборудования для развертывания новых сетей данного стандарта и только поддерживает функционирование действующих сетей.
Система TETRA
TETRA представляет собой стандарт цифровой транкинговой радиосвязи, состоящий из ряда спецификаций, разработанных Европейским институтом телекоммуникационных стандартов ETSI (European Telecommunications Standards Institute). Стандарт TETRA
создавался как единый общеевропейский цифровой стандарт. Поэтому до апреля 1997 г. аббревиатура TETRA означала Трансъевропейское транкинговое радио (Trans-European Trunked RAdio). Однако в связи с большим интересом, проявленным к стандарту в других регионах, территория его действия не ограничивается только Европой. В настоящее время TETRA расшифровывается как Наземное транкинговое радио (TErrestrial Trunked RAdio).
TETRA - открытый стандарт, т. е. предполагается, что оборудование различных производителей будет совместимо. Доступ к спецификациям TETRA свободен для всех заинтересованных сторон, вступивших в ассоциацию «Меморандум о взаимопонимании и содействии стандарту TETRA» (MoU TETRA). Ассоциация, в которую в конце 2001 г. входило более 80 участников, объединяет разработчиков, производителей, испытательные лаборатории и пользователей различных стран.
Стандарт TETRA состоит из двух частей: TETRA V+D (TETRA Voice+Data) - стандарта на интегрированную систему передачи речи и данных, и TETRA PDO (TETRA
Packet Data Optimized) - стандарта, описывающего специальный вариант транкинговой системы, ориентированный только на передачу данных.

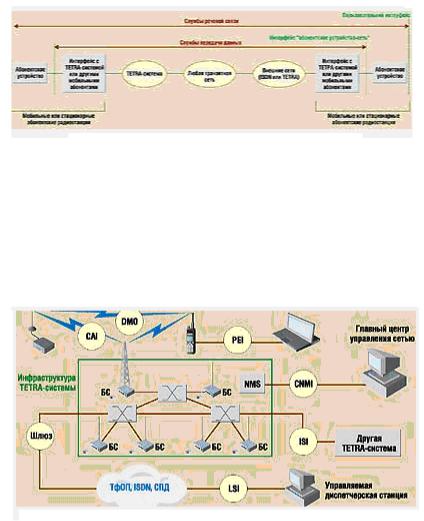

Рис. 2.10. Структура служб системы TETRA
В стандарт TETRA входят спецификации беспроводного интерфейса, интерфейсов между сетью TETRA и цифровой сетью с интеграцией услуг (ISDN), телефонной сетью общего пользования, сетью передачи данных, учрежденческими АТС и т. п. В стандарт включено описание всех основных и дополнительных услуг, предоставляемых сетями TETRA. Специфицированы также интерфейсы локального и внешнего централизованного управления сетью.
Рис. 2.11. Стандартные интерфейсы TETRA-систем
Радиоинтерфейс стандарта TETRA предполагает работу в стандартной сетке частот с шагом 25 кГц. Необходимый минимальный дуплексный разнос радиоканалов - 10 МГц. Для систем стандарта TETRA могут использоваться некоторые поддиапазоны частот. В странах Европы за службами безопасности закреплены диапазоны 380-385/390-395 МГц, а для коммерческих организаций предусмотрены диапазоны 410-430/450-470 МГц. В Азии для систем TETRA используется диапазон 806-870 МГц.

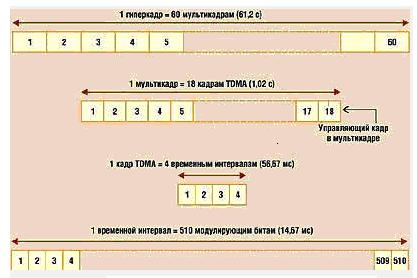

Рис. 2.12. Структура кадра TETRA
Всистемах стандарта TETRA V+D используется метод многостанционного доступа с временным разделением (МДВР) каналов связи. На одной физической частоте может быть организовано до 4 независимых информационных каналов.
Сообщения передаются мультикадрами длительностью 1,02 с. Мультикадр содержит 18 кадров, один из которых является контрольным. Кадр имеет длительность 56,67 мс и содержит 4 временных интервала (time slots). В каждом из временных интервалов передается информация своего временного канала. Временной интервал имеет длину 510 бит, из которых 432 являются информационными (2 блока по 216 бит).
Пропускная способность одного информационного канала составляет 7,2 Кбит/с, а скорость цифрового информационного потока данных - 28,8 Кбит/с. (При этом общая скорость передачи символов в радиоканале за счет дополнительной служебной информации и контрольного кадра в мультикадре соответствует скорости модуляции и равна 36 Кбит/с.)
Системы стандарта TETRA могут функционировать в следующих режимах:
транкинговой связи;
с открытым каналом;
непосредственной связи.
Врежиме транкинговой связи обслуживаемая территория перекрывается зонами действия базовых приемопередающих станций. Стандарт TETRA позволяет как использовать в системах только распределенный канал управления, так и организовывать его сочетание с выделенным частотным каналом управления. При работе сети с распределенным каналом управления служебная информация передается либо только в контрольном кадре мультикадра (одном из 18), либо еще в специально выделенном временном канале (одном из 4-х каналов, организуемых на одной частоте). В дополнение
краспределенному сеть связи может использовать выделенный частотный канал управления, специально предназначенный для обмена служебной информацией (при этом реализуются максимальные услуги связи).
Врежиме с открытым каналом группа пользователей имеет возможность устанавливать соединение «один пункт - несколько пунктов» без какой-либо установочной процедуры. Любой абонент, присоединившись к группе, может в любой момент использовать этот канал. В режиме с открытым каналом радиостанции работают в двухчастотном симплексе.
Врежиме непосредственной (прямой) связи между терминалами устанавливаются двух- и многоточечные соединения по радиоканалам, не связанным с каналом управления сетью, без передачи сигналов через базовые приемопередающие станции.
