Тип 4 – для коммерческих и других применений (включая экспортируемые модификации систем).

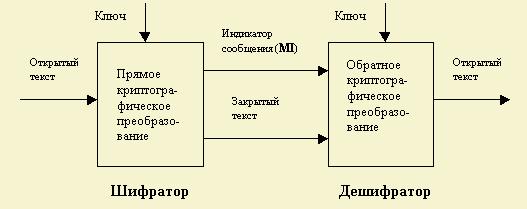

Общая модель криптопреобразования (шифрования/дешифрования) информации в системе связи представлена на рис.2.15.

Рис. 2.15. Модель криптопреобразования информации в стандарте APCO 25

На передающей стороне открытый текст сообщения поступает на шифратор, где на основе ключа и определенного криптографического алгоритма преобразуется в шифрованный текст той же длины, после чего передается по радиоканалу. Вместе с шифрованным текстом передается индикатор сообщения MI, который предназначен для синхронизации работы шифратора и дешифратора. На приемной стороне после выполнения процедуры синхронизации с помощью аналогичных криптоалгоритмов и криптографического ключа шифрованный текст преобразуется в открытый.

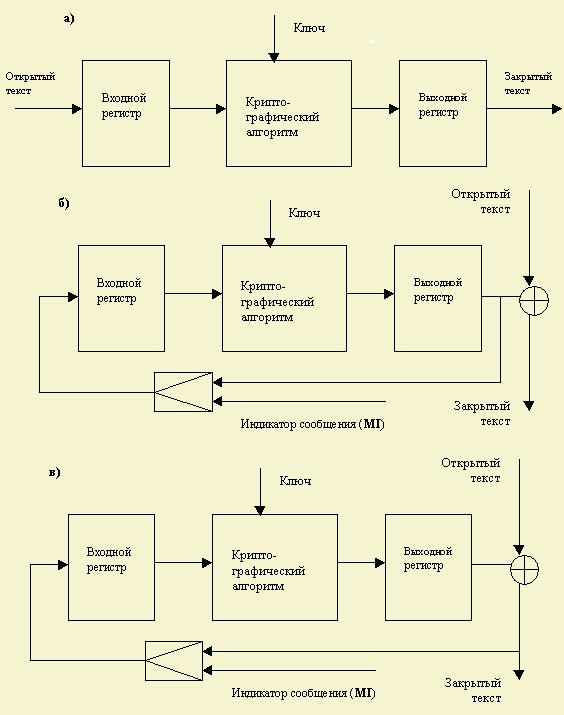

В различных режимах используются различные модификации общей модели криптозащиты информации, показанные на рис.2.16.:

а) ECB – Electronic Code Book; б) OFB – Output Feed Back;

в) CFB – Cipher Feed Back.

Рис. 2.16. Разновидности криптографических преобразований информации

Конфиденциальность связи достигается шифрованием трафика речи и данных, которое осуществляется по методу OFB (рис. 2.16б).

Аутентификация, предназначенная для удостоверения подлинности сообщений и абонентов, а также обеспечения секретности абонентов (т.е. защиты сведений о том, кому адресовано и от кого исходит передаваемое сообщение), осуществляется путем передачи номеров сообщений, которые подвергаются шифрации по варианту OFB (рис. 2.16б) и добавления к сообщению специального аутентификационного кода(MAC – Message Authentic0ation Code), который генерируется по варианту CFB (рис. 2.16в). Код номера сообщения и его идентификационный код носят временный характер и изменяются от сообщения к сообщению.

Система управления ключевой информацией предназначена для генерации, хранения,

ввода, распределения, архивирования и удаления криптографических ключей. Ввод ключей в абонентское оборудование производится с помощью специальной аппаратуры

KMF (Key Management Facility). Кроме этого, в системах стандарта APCO 25

стандартизован специальный режим распространения ключей по радиоканалу OTAR (Over-the-air-rekeying). Информация о ключах, пересылаемых по радиоканалу защищается по варианту ECB (рис.4а).

Несмотря на то, что APCO является международной организацией, представительства которой находятся в ряде регионов, основную роль в продвижении этого стандарта играют американские фирмы, поддерживаемые правительством США. К числу участников общественного сектора Ассоциации относятся ФБР, Министерство обороны США, Федеральный комитет связи, полиции ряда штатов США, Секретная служба и многие другие государственные организации. В качестве производителей оборудования стандарта APCO 25 уже заявили себя такие ведущие фирмы, как Motorola (основной разработчик стандарта), E.F.Johnson, Transcrypt, Stanlite Electronics и др. Фирма

Motorola уже представила свою первую систему, основанную на стандарте APCO 25, имеющую название ASTRO.

Всоставе сетей радиосвязи ASTRO может использоваться широкий набор абонентского оборудования, удовлетворяющего запросам различных пользователей.

Первые полнофункциональные цифровые портативные радиостанции, выпущенные компанией Motorola, получили название ASTRO Saber. Они могут работать как в цифровом, так и в аналоговом режиме в конвенциональных и транкинговых сетях радиосвязи в любом из диапазонов частот, выделенных для систем сухопутной подвижной связи (138-174, 406-512, 746-869 МГц). Шаг сетки частот может иметь значения – 12,5; 25

и30 кГц. Выпускаются различные модификации станций, отличающиеся друг от друга числом рабочих каналов, вариантами реализации органов управления и индикации, а также некоторыми функциональными возможностями.

Новейшая разработка компании Motorola – семейство портативных радиостанций XTS 3000. Эти радиостанции поддерживают тот же набор функций, что ASTRO Saber, но выполнены в другом конструктиве и имеют меньшие габариты и вес. Благодаря унификации конструктивных решений с серией станций MTS 2000, работающих в системе SmartNet, станции XTS 3000 могут использовать те же аксессуары: головные телефоны, гарнитуру скрытного ношения, выносные микрофон и динамик, зарядное устройство, антенны.

Мобильные радиостанции ASTRO Spectra выпускаются в двух модификациях: для автомашин и мотоциклов. Motorola предлагает пять вариантов исполнения станций, отличающихся некоторыми функциональными возможностями, числом рабочих каналов и размерами индикационного табло.

Вкачестве стационарной радиостанции в системе используется станция ASTRO CONSOLETTE. Кроме поддержки протокола стандарта APCO 25, стационарная радиостанция может работать с аналоговыми системами сигнализации MDC-1200 и PL/PDL. Станция ASTRO CONSOLETTE имеет два варианта исполнения: для местного и дистанционного управления по телефонной линии.

Для организации передачи данных компания Motorola выпускает беспроводной портативный терминал передачи данных FORTE. Он представляет карманный персональный компьютер с сенсорным дисплеем и пером, оснащенный средствами для поддержания радиосвязи.

Пока в России системы стандарта APCO 25 не развернуты, однако специалисты проявляют большой интерес к данному стандарту, привлекательность которого заключается в его преемственности по отношению к существующим аналоговым системам радиосвязи, большом количестве производителей оборудования и возможности построения сетей связи во всех стандартных диапазонах частот. Активную политику

продвижения систем данного стандарта в России проводят представительства фирм

Motorola и ADI Limited (Австралия).

Система Tetrapol

Работы по созданию стандарта цифровой транкинговой радиосвязи Tetrapol были начаты в 1987 г., когда фирма Matra Communications заключила контракт с французской жандармерией на разработку и ввод в эксплуатацию сети цифровой радиосвязи Rubis. Сеть связи была введена в эксплуатацию в 1994 г. По данным фирмы Matra на сегодняшний день сеть французской жандармерии охватывает более половины территории Франции и обслуживает более 15 тыс. абонентов. В том же 1994 г. фирма Matra создала свой форум Tetrapol, под эгидой которого были разработаны спецификации

Tetrapol PAS (Publicly Available Specifications), определяющие стандарт цифровой транкинговой радиосвязи.

Стандарт Tetrapol описывает цифровую транкинговую систему радиосвязи с выделенным каналом управления и частотным методом разделения каналов связи. Стандарт позволяет создавать как однозоновые, так и многозоновые сети связи различной конфигурации, обеспечивая также возможность прямой связи между подвижными абонентами без использования инфраструктуры сети и ретрансляции сигналов на фиксированных каналах.

Системы связи стандарта Tetrapol имеют возможность работы в диапазоне частот от 70 до 520 МГц, который в соответствии со стандартом определяется как совокупность двух поддиапазонов: ниже 150 МГц (VHF) и выше 150 МГц (UHF). Большая часть радиоинтерфейсов для систем этих поддиапазонов является общей, различие заключается в использовании различных методов помехоустойчивого кодирования и кодового перемежения. В поддиапазоне UHF рекомендуемый дуплексный разнос каналов приема и передачи составляет 10 МГц.

Частотный разнос между соседними каналами связи может составлять 12,5 или 10 кГц. В дальнейшем предполагается переход к разносу между каналами в 6,25 кГц. В системах стандарта Tetrapol поддерживается ширина полосы до 5 МГц, что обеспечивает возможность использования в сети 400 (при разносе 12,5 кГц) или 500 (при разносе 10 кГц) радиоканалов. При этом в каждой зоне может использоваться от 1 до 24 каналов.

Встандарте определяются три основных режима связи: транкинговый, режим прямой связи и режим ретрансляции.

Всетевом режиме (или режиме транкинговой связи) взаимодействие абонентов осуществляется с помощью базовых станций (БС), которые распределяют каналы связи между абонентами. При этом сигналы управления передаются на отдельном, специально выделенном для каждой БС частотном канале. В режиме прямой связи обмен информацией между подвижными абонентами производится напрямую без участия базовой станции. В режиме ретрансляции связь между абонентами осуществляется через ретранслятор, который имеет фиксированные каналы передачи и приема информации.

Всистемах стандарта Tetrapol поддерживается 2 основных вида информационного обмена: передача речи и передача данных.

Службы речевой связи позволяют осуществлять следующие виды вызовов: широковещательный вызов, вызов установки открытого канала, групповой вызов, индивидуальный вызов, множественный вызов с использованием списка абонентов, аварийный вызов.

Службы передачи данных предоставляют ряд услуг прикладного уровня, поддерживаемых заложенными в радиотерминалах функциями, таких как межабонентский обмен сообщениями в соответствии с протоколом Х.400, доступ к централизованным базам данных, доступ к фиксированным сетям в соответствии с протоколом TCP/IP, передача факсимильных сообщений, пересылка файлов, передача сигналов персонального вызова, передача коротких сообщений, передача статусных

вызовов, поддержка режима передачи получаемых с помощью приемников GPS данных о местоположении объекта, передача видеоизображений.

Встандарте Tetrapol предусмотрены стандартные сетевые процедуры, обеспечивающие современный уровень обслуживания абонентов: динамическая перегруппировка, аутентификация абонента, роуминг, приоритетный вызов, управление передатчиком абонента, управление «профилем» абонента (дистанционное изменение параметров абонентского радиотерминала, заложенных в него при программировании) и др.

Всвязи с тем, что с самого начала стандарт Tetrapol был ориентирован на обеспечение требований правоохранительных органов, в нем предусмотрены различные механизмы обеспечения безопасности связи, направленные на предотвращение таких угроз, как несанкционированный доступ в систему, прослушивание ведущихся переговоров, создание преднамеренных помех, анализ трафика конкретных абонентов и т. п. К числу таких механизмов относятся:

автоматическая реконфигурация сети (периодическое перераспределение ресурсов сети связи (изменение конфигурации) за счет установки и отмены открытых каналов, динамической перегруппировки, переназначения каналов связи диспетчером сети и т. п.);

управление доступом в систему (контроль доступа к оборудованию сети связи посредством смарт-карт и системы паролей);

сквозное шифрование информации (обеспечение возможности защиты передаваемой информации в любой точке линии связи между абонентами);

аутентификация абонентов (автоматическое или проводимое по запросу диспетчера сети удостоверение подлинности абонентов);

использование временных идентификаторов абонентов (замена уникальных идентификационных номеров абонентов на псевдонимы, сменяемые при каждом новом сеансе связи);

имитация активности радиоабонентов (режим поддержки постоянного трафика при перерыве в ведении переговоров путем посылки БС по каналам связи сигналов, которые трудно отличить от информационных);

дистанционное отключение радиотерминала (возможность отключения абонентского радиотерминала диспетчером сети);

распространение ключей по радиоканалу (возможность передачи диспетчером сети

секретных ключей абонентам по радиоканалу).

Системы стандарта Tetrapol широко используются во Франции. Видимо, не без поддержки правительством отечественного производителя, кроме сети связи Rubis национальной жандармерии, системы Tetrapol эксплуатируются французской полицией (система Acropolе) и службой железных дорог (система Iris).

Стандарт Tetrapol пользуется популярностью и в некоторых других странах Европы. На основе данного стандарта развернуты сети связи полиции Мадрида и Каталонии, подразделений безопасности Чешской Республики, службы аэропорта во Франкфурте. Специальная сеть связи Matracom 9600 развертывается в интересах Берлинского транспортного предприятия. Радиостанции сети связи будут установлены на более чем 2000 автобусах предприятия. Кроме радиосвязи, в сети задействуется функция определения местоположения транспортных средств.

В 1997 г. фирма Matra Communications выиграла тендер по созданию системы цифровой радиосвязи для королевской таиландской полиции. Контракт является частью заказа по модернизации полицейской радиосети, которая объединит 70 полицейских участков. Предполагается использование самых современных возможностей системы, включая доступ к централизованной базе данных, электронную почту, сквозное шифрование информации, местоопределение. Имеются также сведения о развертывании
