Для увеличения зон обслуживания в стандарте TETRA предусматривается возможность использования абонентских радиостанций в качестве ретрансляторов.

TETRA предоставляет пользователям ряд услуг, которые включены в стандарт по заявке Ассоциации европейской полиции (Schengen Group), сотрудничающей с техническим комитетом ETSI:

вызов, санкционированный диспетчером (режим, при котором вызовы поступают только с санкции диспетчера);

приоритетный доступ (в случае перегруженности сети доступные ресурсы присваиваются в соответствии со схемой приоритетов);

приоритетный вызов (присвоение вызовов в соответствии со схемой приоритетов);

приоритетное прерывание обслуживания вызовов (прерывание обслуживания вызовов с низким приоритетом, если ресурсы системы исчерпаны);

избирательное прослушивание (перехват поступающего вызова без влияния на работу других абонентов);

дистанционное прослушивание (дистанционное включение абонентской радиостанции на передачу для прослушивания обстановки у абонента);

динамическая перегруппировка (динамическое создание, модификация и удаление групп пользователей);

идентификация вызывающей стороны.

Средства защиты радиоинтерфейса стандарта TETRA включают механизмы аутентификации абонента и инфраструктуры, обеспечения конфиденциальности трафика за счет потока псевдоимен и специфицированного шифрования информации. Определенная дополнительная защита информации обеспечивается возможностью переключения информационных каналов и каналов управления в процессе ведения сеанса связи.

Следует также отметить, что в стандарте TETRA в связи с использованием метода временного разделения каналов (МДВР) связи во всех абонентских терминалах имеется возможность организации связи в режиме полного дуплекса.

Сети TETRA развернуты в Европе, Северной и Южной Америке, Китае, ЮгоВосточной Азии, Австралии, Африке.

Внастоящее время завершается разработка второй стадии стандарта (TETRA Release 2 (R2)), направленной на интеграцию с мобильными сетями 3-го поколения, кардинальное увеличение скорости передачи данных, переход от специализированных SIM-карт к универсальным, дальнейшее увеличение эффективности сетей связи и расширение возможных зон обслуживания.

ВРоссии оборудование TETRA предлагается рядом компаний – системных интеграторов. Реализовано несколько пилотных проектов сетей TETRA. Под эгидой Минсвязи проводится разработка системного проекта «Федеральная сеть подвижной радиосвязи TETRA», получившего название «Тетрарус». В 2001 г. был создан Российский TETRA Форум, в задачи которого входят продвижение технологии TETRA в России, организация обмена информацией, содействие развитию национального производства, участие в работе по гармонизации радиочастотного спектра и т. д. В соответствии с решением ГКЭС от 02.07.2003 г. использование стандарта TETRA признано перспективным «…в целях обеспечения связью органов государственного управления всех уровней, обороны, безопасности, охраны правопорядка, потребностей ведомств и крупных корпораций».

Система APCO 25

Стандарт APCO 25 разработан Ассоциацией официальных представителей служб связи органов общественной безопасности (Association of Public safety Communications

Officials-international – APCO), которая объединяет пользователей систем связи, работающих в службах общественной безопасности. APCO является международной

организацией и объединяет представителей правоохранительных органов около 70 стран. Штаб-квартира APCO находится в городе Южная Дейтона (штат Флорида, США), кроме этого, эта организация имеет представительства в Канаде, Карибском регионе и в Австралии.

Первые спецификации стандартов транкинговой радиосвязи, на основе которых были созданы системы EDACS (Ericsson), SmartNet (Motorola), LTR (E.F.Johnson), были разработаны APCO еще в конце 70-х годов. Однако эти спецификации не позволяли обеспечить совместимость и возможность взаимодействия различных систем, что послужило причиной начала нового проекта по разработке стандарта цифровой транкинговой радиосвязи, получившего название APCO 25.

Работы по созданию стандарта были начаты в конце 1989 г., а последние документы по установлению стандарта были утверждены и подписаны в августе 1995 г. на международной конференции и выставке APCO в Детройте. В настоящее время стандарт включает все основные документы, определяющие принципы построения радиоинтерфейса и других системных интерфейсов, протоколы шифрования, методы речевого кодирования и т.д.

В 1996 г. было принято решение о разделении всех спецификаций стандарта на два этапа реализации, которые были обозначены как Фаза I и Фаза II. В середине 1998 г. были сформулированы функциональные и технические требования к каждой из фаз стандарта, подчеркивающие новые возможности Фазы II и ее отличия от Фазы I.

Основополагающими принципами разработки стандарта APCO 25, сформулированными его разработчиками, были требования:

по обеспечению плавного перехода к средствам цифровой радиосвязи (т.е. возможности совместной работы на начальном этапе базовых станций стандарта с абонентскими аналоговыми радиостанциями, используемыми в настоящее время);

по созданию открытой системной архитектуры для стимулирования конкуренции среди производителей оборудования;

по обеспечению возможности взаимодействия различных подразделений служб общественной безопасности при проведении совместных мероприятий.

Если стандарты TETRA и Tetrapol не поддерживают работу в своих системах аналоговых станций, то стандарт APCO 25 специально ориентирован на совместную работу цифровых и аналоговых радиосредств. При этом разработчики стандарта декларируют, что системы на основе APCO 25 позволяют, с одной стороны, жестко разграничить используемые частотные ресурсы (на аналоговые и цифровые), а с другой стороны – допускают и гибкое конфигурирование каналов, т.е. совместное использование общего частотного ресурса цифровыми и аналоговыми абонентскими станциями.

В том случае, если указанная возможность действительно удобно реализуется на практике (причем не только для систем производства компании Motorola), то она обеспечит серьезное преимущество APCO 25 перед другими стандартами, т.к. позволит производить плавный переход к цифровой радиосвязи путем поэтапного переоснащения подразделений служб общественной безопасности цифровыми радиостанциями. В особенности это актуально для России, где правоохранительные органы и службы общественной безопасности пока еще используют достаточно большой парк устаревших аналоговых радиосредств.

Системная архитектура стандарта поддерживает как транкинговые, так и обычные (конвенциональные) системы радиосвязи, в которых абоненты взаимодействуют между собой либо в режиме непосредственной связи, либо через ретранслятор. Основным функциональным блоком системы стандарта APCO 25 является радиоподсистема, определяемая как сеть связи, которая строится на основе одной или нескольких базовых

станций. При этом каждая базовая станция должна поддерживать Общий радиоинтерфейс (CAI - Common Radio Interface) и другие стандартизованные интерфейсы (межсистемный, с ТФОП, с портом передачи данных, с сетью передачи данных и сетевым управлением). При транкинговой системе используется выделенный канал управления.

Сильной стороной стандарта APCO 25 является то, что он предусматривает возможность работы в любом из стандартных диапазонов частот используемых системами подвижной радиосвязи: 138 – 174, 406 – 512 или 746 – 869 МГц.

Основной метод доступа к каналам связи – частотный (МДЧР), вместе с тем по заявке фирмы Ericsson в Фазу II включена возможность использования в системах стандарта APCO 25 множественного доступа с временным разделением каналов (МДВР).

В Фазе I стандартный шаг сетки частот составляет 12,5 кГц, для Фазы II - 6,25 кГц. При этом при полосе 12,5 кГц осуществляется четырехпозиционная частотная модуляция по методу C4FM со скоростью 4800 символов в секунду, а при полосе 6,25 кГц – четырехпозиционная фазовая модуляция со сглаживанием фазы по методу CQPSK. Сочетание указанных методов модуляции позволяет использовать на разных Фазах одинаковые приемники, дополняемые различными усилителями мощности (для Фазы I - простые усилители с высоким КПД, для Фазы II - усилители с высокой линейностью и ограниченной шириной излучаемого спектра). При этом демодулятор может осуществлять обработку сигналов по любому из методов.

Для речевого кодирования в стандарте используется кодек IMBE (Improved MultiBand Excitation), который применяется также в системе спутниковой связи Inmarsat. Скорость кодирования – 4400 бит/с. После помехоустойчивого кодирования речевой информации скорость информационного потока увеличивается до 7200 бит/с, а после формирования речевых кадров путем добавления служебной информации – до 9600 бит/с. Речевая информация в радиоканале передается кадрами по 180 мс, которые носят название логических блоков данных (LDU – Logical Data Unit). Группа из 2 кадров образует суперкадр длительностью 360 мс. Любая передача речевой информации предваряется преамбулой, имеющей продолжительность 82,5 мс, а заканчивается маркером конца сообщения (сигналом отбоя). Структура речевого сообщения показана на рис.2.13.

Рис. 2.13. Структура речевого сообщения в стандарте APCO 25

Речевая преамбула предназначена для начальной синхронизации передающей и приемной радиостанции, инициализации всех функций шифрования и передачи адресной информации. Основу преамбулы составляет кодовое слово заголовка, в которое входят:

индикатор сообщения (MI – Message Indicator), характеризующий начальные условия для алгоритма шифрования (72 бита);

идентификатор изготовителя (8 бит);

идентификатор типа используемого алгоритма шифрования (8 бит);

идентификатор ключа шифрования (16 бит);

идентификатор разговорной группы (16 бит).

Кодовое слово длиной 120 бит подвергается помехоустойчивому кодированию с помощью кодов Рида-Соломона и Голея, в результате чего его размерность увеличивается до 648 бит.

После этого, в начало преамбулы помещается:

начальный синхропакет (FS – Frame Synchronization) длиной 48 бит;

идентификатор сети (NID – Network Identifier), передаваемый для предотвращения конфликтов между радиостанциями различных сетей, работающими на одной частоте (64 бита), а в конец – 10 нулевых бит.

Окончательное формирование структуры преамбулы производится путем вставки 2 бит статусной информации после каждых 70 бит пакета данных преамбулы (770 бит), получившегося после добавления синхропакета, идентификатора сети и нулевых бит (всего добавляется 22 статусных бита). Окончательная длина преамбулы составляет 792 бита, так что при скорости информации в канале 9600 бит/с передача преамбулы производится в течение 82,5 мс.

Каждый логический блок данных состоит из 9 речевых фреймов длиной 144 бита, образованных 88 информационными битами, полученными преобразованием с помощью кодека IMBE 20 мс отрезка речевого сигнала, и 56 битами корректирующего кода контроля четности. Кроме этого, в состав LDU входят дополнительные служебные сообщения. В первом логическом блоке суперкадра передается информация управления связью (LC – Link Control), состоящая 72 битов информации и 168 бит корректирующего кода) и информация низкоскоростного канала сигнализации (LSD – Low Speed Data), включающая 16 бит данных и 16 бит корректирующего кода. Второй логический блок суперкадра также содержит информацию низкоскоростного канала сигнализации LSD, и кроме этого, информацию алгоритма шифрования (ES – Encryption Sync), включающую 96 информационных бит и 144 бит корректирующего кода. Структура суперкадра речевой информации показана на рис.2.14.

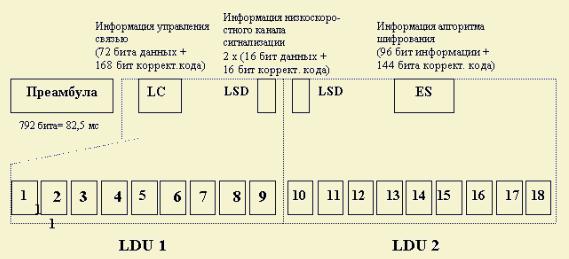

Рис. 2.14. Структура речевого суперкадра в стандарте APCO 25

Информация управления каналом связи включает индикатор сообщения, идентификатор производителя, признак экстренного вызова, резервное поле, идентификаторы разговорной группы (для индивидуального вызова – вызываемого абонента) и передающего абонента. Встроенные в общий информационный поток кадры управления каналом связи позволяют повысить надежность связи за счет возможности восстановления соединения после кратковременного разрушения канала связи.

Информация алгоритма шифрования содержит индикатор сообщения, идентификатор типа используемого алгоритма шифрования и идентификатор ключа шифрования.

Канал низкоскоростной сигнализации может быть использован для различных применений, в частности для передачи сигналов местоположения подвижных объектов. Заложенная в стандарте APCO 25 система идентификации абонентов позволяет адресовать в одной сети не менее 2 миллионов радиостанций и до 65 тысяч групп. При этом задержка при установлении канала связи в подсистеме, в соответствии с функциональными и техническими требованиями к стандарту APCO 25, не должна превышать 500 мс (в режиме прямой связи – 250 мс, при связи через ретранслятор 0 350 мс).

В системах стандарта APCO 25 предусмотрены 2 варианта передачи данных: с подтверждением приема и без подтверждения. При передаче данных для исправления ошибок используется избыточное решетчатое кодирование и межблочное перемежение.

Исходные массивы данных разбиваются на фрагменты длиной не более 512 байт. При передаче с подтверждением приема фрагменты делят на блоки по 16 байт, при этом каждый блок имеет свой номер для возможности повтора. При передаче без подтверждения приема блоки, на которые разбиваются фрагменты массивов данных, содержат 12 байт.

Передача каждого пакета данных начинается с преамбулы, содержащей синхропакет, номер фрагмента, количество блоков в пакете, а также идентификаторы сети, производителя, точки доступа и логический идентификатор связи.

Данные передаются по тем же каналам, что и речевые сообщения, и с той же скоростью 9600 бит/с. Радиосистемы стандарта APCO 25 обеспечивают связь с сетями фиксированной связи с протоколами X.25, SNA, TCP/IP. Следует отметить, что протокол IP поддерживается как специальная IP-служба, которая с помощью специального сетевого шлюза обеспечивает возможность связи мобильных терминалов и проводной инфраструктуры с приложениями, использующими IP.

Разработчики стандарта при рассмотрении модели гипотетического противника выделили следующие угрозы безопасности связи: перехват сообщений, повтор сообщений с задержкой и с искажением информации, создание преднамеренной помехи, анализ трафика абонентов, создание дубликатов абонентов, внедрение противника в качестве легитимного пользователя системы. Противодействие большинству этих угроз в стандарте APCO 25 обеспечивается с помощью 3-х основных механизмов:

конфиденциальности связи, т.е. защиты информации от любых видов несанкционированного доступа;

аутентификации абонентов и сообщений;

системы управления ключевой информацией.

Воснове всех указанных механизмов обеспечения безопасности связи лежит криптографическое шифрование информации. Системы APCO 25, в соответствии с функциональными и техническими требованиями, должны быть расчитаны на обеспечение, как минимум, двух из 4-х уровней криптозащиты в зависимости от типа системы связи:

Тип 1 – связь с гарантированным засекречиванием информации на уровне национального правительства; Тип 2 – несекретная связь национального уровня, требующая защиты коммуникаций;

Тип 3 – несекретная правительственная связь, требующая ограничений по доступу;
