конфиденциальности, а также увеличение абонентской базы системы при увеличенном радиусе действия.

Эти факторы побуждают к развитию телекоммуникационной отрасли и породили множество стандартов систем связи, которые частично сочетают в себе эти противоречивые требования к параметрам систем.

Рассмотрим два стандарта связи, один из которых, имеет большую абонентскую

емкость при малом радиусе действия и другую имеющую в своем активе большей

радиус действия при меньшей вместительности и повышенный уровень

конфиденциальности. Перечисленные свойства этих двух стандартов составляют лишь

неполный список их достоинств, и различи между собой.

Стандарт сотовой связи CDMAone или IS-95.

Сотовая система подвижной радиосвязи общего пользования стандарта IS-95 с кодовым разделением каналов (CDMA) впервые была разработана фирмой Qualcomm (США). Основная цель разработки состояла в том, чтобы увеличить емкость системы сотовой связи по сравнению с аналоговой не менее чем на порядок и соответственно увеличить эффективность использования выделенного спектра частот.

Технические требования к системе CDMA сформированы в ряде стандартов Ассоциации промышленности связи (TIA):

IS-95 - CDMA-радиоинтерфейс

IS-96 - CDMA-речевые службы

IS-97 - CDMA-подвижная станция

IS-98 - CDMA-базовая станция

IS-99 - CDMA-службы передачи данных.

Система CDMA IS-95 фирмы Qualcomm рассчитана на работу в диапазоне частот 800 МГц, выделенном для сотовых систем стандартов AMPS, N-AMPS и D-AMPS. (Стандарты

TIA IS-19, IS-20; IS-54; IS-55, IS-56, IS-88, IS-89, IS-90, (S-553).

Система CDMA IS-95 даёт возможность каждому пользователю внутри соты использовать тот же самый радиоканал и всю выделенную полосу частот. Пользователь в смежной соте использует эту же полосу частот. Вместо разделения спектра или временных слотов (как в других технологиях ССПС), каждому пользователю назначается фрагмент шумоподобной несущей. Поскольку её фрагменты являются квазиортогональными, возникает возможность отвести всю ширину выделенного канала для каждого пользователя. Благодаря решению проблемы «ближней – дальней» зоны и динамическому управлению мощностью вся полоса частот 1,25 МГц используется каждым пользователем и она же вновь используется в смежной соте. Емкость на одну соту определяется балансом между требуемым отношением сигнал/шум для каждого пользователя и фактором сжатия кодовой последовательности. Таким образом, система абсолютно не нуждается в частотном планировании. Для уменьшения затрат операторов подвижной связи и облегчения перехода от AMPS к CDMA в системе CDMA предусмотрена ширина канала (1,25 МГц), такая же, как и у AMPS. В отличие от других сотовых систем, трафик одного канала не является постоянной величиной и зависит от голосовой активности и требований, предъявляемых к сети.

Безопасность или конфиденциальность является свойством технологии CDMA, поэтому во многих случаях операторам сотовых сетей не потребуется специального оборудования шифрования сообщений.

Система CDMA Qualcomm построена по методу прямого расширения спектра частот на основе использования последовательностей 64 видов, сформированных по закону функций Уолша. Для передачи речевых сообщений выбрано речепреобразующее устройство с алгоритмом CELP со скоростью преобразования 8000 бит/с (9600 бит/с в канале). Возможны режимы работы на скоростях 4800, 2400 и 1200 бит/с.

В каналах системы CDMA применяется сверточное кодирование со скоростью 1/2 (в каналах от базовой станции) и 1/3 (в каналах от подвижной станции), декодер Витерби с мягким решением, перемежение передаваемых сообщений. Общая полоса канала связи составляет 1,25 МГц. Основные характеристики стандарта CDMA Qualcomm и технические параметры оборудования сетей приведены в таблице 4.1.

На рис.4.2 приведена обобщенная структурная схема сети сотовой подвижной радиосвязи CDMA IS-95, основные элементы которой (BTS, BSC, MSC, ОМС) аналогичны используемым в сотовых сетях с частотным (NMT-450/900, AMPS, TACS) и временным разделением каналов (GSM, DCS-1800, PCS-1900, D-AMPS, JDC). Основное отличие заключается в том, что в состав сети CDMA IS-95 включены устройства оценки качества и выбора кадров (SU). Кроме того, для реализации процедуры мягкого переключения между базовыми станциями, управляемыми разными контроллерами

(BSC), вводятся линии передачи между SU и BSC (Inter BSC Soft handoff).

Протоколы установления связи в CDMA IS-95, также как в стандартах AMPS и N- AMPS, основаны на использовании логических каналов.

В CDMA каналы для передачи с базовой станции называются прямыми (Forward), для приема базовой станцией - обратными (Reverse). Для обратного канала IS-95 определяет полосу частот от 824 до 849 МГц. Для прямого канала — 869–894 МГц. Прямой и обратный каналы разделены интервалом в 45 МГц. Пользовательские данные

упакованы и передаются в канале с пропускной способностью 1,2288 Мбит/с. Нагрузочная способность канала — 128 телефонных соединений со скоростью трафика 9,6 кбод. Структура каналов в CDMA в стандарте IS-95 показана на рис.3. В IS-95 используются различные типы модуляции для прямого и обратного каналов. В прямом канале базовая станция передаёт одновременно данные для всех пользователей, находящихся в соте, используя для разделения каналов различные коды для каждого пользователя. Также передается пилотный сигнал, он имеет больший уровень мощности, обеспечивая пользователям возможность синхронизировать частоты. В обратном направлении подвижные трубки отвечают асинхронно, при этом уровень мощности, приходящий к базовой станции от каждой подвижной станции, одинаков. Такой режим возможен благодаря контролю мощности и управлению мощностью подвижных трубок по служебному каналу.

Прямые каналы в CDMA IS-95:

Данные в прямом канале трафика группируются во фрейм длительностью 20 мс. Пользовательские данные после предварительного кодирования и форматирования перемежаются с целью регулирования текущей скорости передачи данных, которая может изменяться. Затем спектр сигнала расширяется перемножением с одной из 64 псевдослучайных последовательностей (на основе функций Уолша) до значения 1,2288 Мбит/с. Каждому мобильному абоненту назначается фрагмент ПСП, с помощью которого его данные будут отделены от данных других абонентов. Ортогональность фрагментов ПСП обеспечивается одновременной синхронной кодировкой всех каналов в соте (т.е используемые в каждый момент времени фрагменты являются ортогональными). Как уже упоминалось, в системе передается пилотный сигнал (код) для того, чтобы мобильный терминал мог управлять характеристиками канала, принимать временные метки , обеспечивая фазовую синхронизацию для когерентного детектирования. Для глобальной синхронизации сети в системе используются ещё радиометки от GPS-спутников.

Состав:

•Ведущий канал - используется подвижной станцией для начальной синхронизации с сетью и контроля за сигналами базовой станции по времени, частоте и фазе.

•Канал синхронизации - обеспечивает идентификацию базовой станции, определение уровня излучения пилотного сигнала, а также фазу псевдослучайной последовательности базовой станции. После завершения указанных этапов синхронизации начинаются процессы установления соединения. Канал синхронизации передаёт синхросигналы мобильным терминалам со скоростью

1200 бод.

•Канал вызова (пэйджинговый) - используется для вызова подвижной станции. Кол-во каналов: до 7 шт. После приема сигнала вызова подвижная станция передает сигнал подтверждения на базовую станцию, после чего по каналу вызова на подвижную станцию передается информация об установлении соединения и назначении канала связи. Канал персонального вызова начинает работать после того, как подвижная станция получит всю системную информацию (частота несущей, тактовая частота, задержка сигнала по каналу синхронизации). Работает со скоростью 9600, 4800, 2400 бод. Прямой канал трафика (КПД)

передаёт любые пользовательские данные со скоростью 9600, 4800, 2400, 1200 бод.

• Канал прямого доступа - предназначен для передачи речевых сообщений и данных, а также управляющей информации с базовой станции на подвижную. Колво: до 63

Базовая скорость передачи данных в канале составляет 9,6 Кбит/с, что достигается добавлением дополнительных корректирующих двоичных символов к цифровому потоку вокодера 8,55 Кбит/с. Для реализации на приемной стороне прямой коррекции ошибок (без повторного запроса и передачи сообщения) в канале используется избыточное кодирование. Для этого базовый цифровой поток разбивается на пакеты длительностью по 20 мс и подается на сверточный кодер с половинной скоростью. На его выходе число битов удваивается. Затем данные перемежаются, т. е. перемешиваются во временном интервале 20 мс, это делается для того, чтобы равномерно распределить в потоке данных потерянные во время передачи биты. Известно, что ошибочно принятые символы обычно формируют группы. В то же время, схема прямой коррекции ошибок работает наилучшим образом, когда ошибки распределены равномерно во времени. Это происходит после осуществления на приемной стороне процедуры, обратной перемежению при передаче. После перемежения цифровой поток преобразуется с помощью длинного кода и логической операции "исключающее ИЛИ" (сложение по модулю два). По определению, длинными кодами (кодами максимальной длины) являются коды, которые могут быть получены с помощью регистра сдвига или элемента задержки заданной длины. Максимальная длина двоичной последовательности, которая может быть получена с помощью генератора, построенного на основе регистра сдвига, равна 2" — 1 двоичных символов, где n — число разрядов регистра сдвига. В аппаратуре стандарта IS-95 длинный код формируется в результате нескольких последовательных логических операций с псевдослучайной двоичной последовательностью, генерируемой в 42-разрядном регистре сдвига, и двоичной 32-битовой маской, которая определяется индивидуально имя каждого абонента. Такой регистр сдвига применяется во всех базовых станциях этого стандарта для обеспечения режима синхронизации всей сети, Так как информационный поток имеет скорость 19,2 Кбит/с, то в прямом канале используется только каждый 64-й символ длинного кода. Следующий этап преобразования сообщения — кодирование с помощью кодов Уолша. Один ряд матрицы Уолша ставится в соответствие каналу связи между абонентом и базовой станцией. Если на входе кодера «О», то посылается соответствующий ряд матрицы (кода Уолша), если «1» — посылается последовательность, сформированная путем логического отрицания соответствующего ряда матрицы (кода Уолша). Это повышает скорость информационного потока с 19,2 Кбит/с до 1,2296 Мбит/с. Соответственно расширяется и спектр сигнала. На заключительном этапе двоичный поток разделяется между синфазным и квадратурным каналами (I- и Q-каналами) для последующей передачи с использованием квадратурной фазовой манипуляции (QPSK). До подачи на смесители цифровой поток в каждом из каналов преобразуется с помощью короткого кода и логической операции «исключающее ИЛИ».

Короткий код представляет собой псевдослучайную двоичную последовательность длиной 32768 двоичных символов, генерируемую со скоростью 1,2288 Мбит/с. Эта последовательность является общей для всех базовых и подвижных станций в сети. Короткий код формируется в 15-разрядном регистре сдвига с линейной обратной связью. Результирующий двоичный поток в каждом канале проходит через цифровой фильтр с конечной импульсной характеристикой (КИХ-фильтр), что позволяет ограничить полосу излучаемого сигнала. Частота среза фильтра составляет около 615 кГц. Полученные аналоговые сигналы поступают на соответствующие входы I/Q-модулятора. Ряд информационных сигналов образуется путем слияния I- и Q-каналов.

Поскольку все пользователи получают объединенный сигнал, то для выделения информации необходимо передавать опорный сигнал (по пилотному каналу). В этом канале передается нулевой информационный сигнал. Код Уолша для пилотного канала формируется из нулевого ряда матрицы Уолша. Другими словами, в пилотном канале передается только короткий код. Обычно на нем излучается около 20%, общей мощности. Опорный сигнал необходим для последующей фазовой демодуляции. Короткий код позволяет многократно использовать в каждой ячейке один и тот же набор кодов Уолша. Каждая базовая станция имеет свой временной сдвиг при формировании кода и поэтому может быть однозначно определена в сети. Основано это на свойстве псевдослучайных двоичных кодов: значение автокорреляционного момента приближается к нулю для всех временных смещений более одной битовой длины.

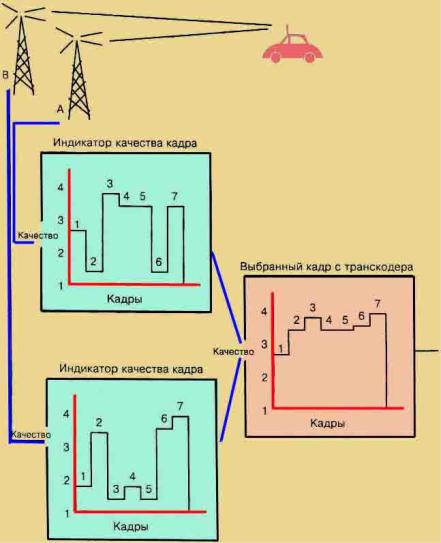

Рис. 4.1
