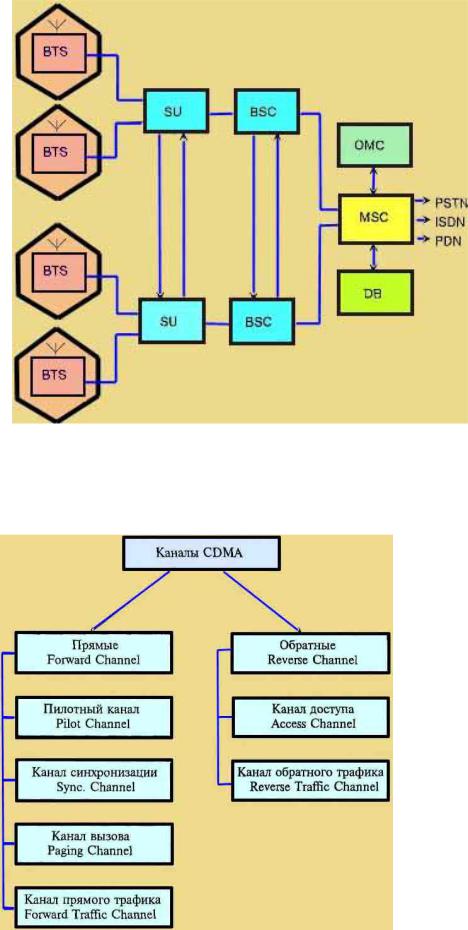

BTS (Base Tranceiver Station) - базовая приемопередающая станция SU (Selector Unit) - устройство выбора кадра

DB (Data Base)- база данных об абонентах и оборудовании Рис. 4.2

Рис. 4.3

В обратном канале использован другой алгоритм формирования спектра, поскольку сигналы от удалённых терминалов достигают базовой станции по различным путям. Пользовательские данные также сгруппированы во фреймы длительностью 20 мс. Подвижная станция не может использовать преимущества трансляции опорного сигнала. В этом случае необходимо было бы передавать два сигнала, что значительно усложнило бы демодуляцию в приемнике базовой станции. В обратном канале применяется сверточное кодирование со скоростью 1/3, что повышает скорости передачи данных с базовой 9,6 до 28,8 Кбит/с, и перемежение в пакете длительностью 20 мс. После перемежения выходной поток разбивается на слова по шесть битов в каждом. Шестибитовому слову можно поставить в соответствие один из 64 кодов Уолша. Таким образом, каждый абонентский терминал использует весь их набор. После этой операции скорость потока данных повышается до 307,2 Кбит/с. Далее поток преобразуется с помощью длинного кода, аналогичного используемому базовой станцией. На этом этапе происходит разделение пользователей. Абонентская емкость системы определяется обратным каналом. Для ее увеличения применяется регулирование мощности в обратном канале, методы пространственного разнесения приема на базовой станции и др. Окончательное формирование потоков данных происходит таким же образом, как и в базовой станции, за исключением дополнительного элемента задержки на 1/2 длительности символа в 0-канале для реализации смещенной QPSK.

После включения MS настраивается на рабочую частоту сети и ищет сигнал базовой станции (в сети используется общий для всех базовых и подвижных станций короткий код). Вероятно, она обнаружит несколько сигналов разных базовых станций, которые можно различить по временному сдвигу в коротком коде. Подвижная станция выбирает сигнал с большим уровнем и, таким образом, получает когерентную опору для осуществления последующей демодуляции сигнала синхронизации. Этому сигналу поставлен в соответствие 32-й код Уолша. В нем передается информация о будущем содержании 42-разрядного регистра сдвига, используемого для формирования длинного кода. Эта информация посылается с опережением относительно информационного канала на 320 мс. Поэтому подвижная станция имеет достаточно времени для декодирования сообщения и загрузки информации в регистр. Таким образом достигается синхронизация с сетевым временем. После этого подвижная станция начинает мониторинг одного из каналов вызова. Если абонент пытается войти в сеть, то его станция будет пытаться осуществить соединение с. базовой по одному из каналов доступа. В этом случае для формирования длинного кода используется двоичная маска, параметры которой индивидуальны для каждой базовой станции сети. Если одновременно несколько пользователей пытаются осуществить соединение, то возникает конфликт. Если базовая станция не подтверждает попытку соединения по каналу вызова, то абонентская выжидает произвольное время и делает следующую попытку.

После принятия вызова подвижной станции базовая станция назначает канал для соединения, имеющий соответствующий код Уолша. После этого подвижная станция изменяет параметры двоичной маски в соответствии со своим идентификационным номером и переходит в режим приема и передачи речевой информации.

С учетом вышеизложенного можно сказать, что система CDMA потенциально имеет большую емкость. Кроме того, она позволяет отказаться от частотного планирования сети, хотя при этом предполагает проведение тщательного баланса мощностей излучений станций.

Состав

• Канал доступа - обеспечивает связь подвижной станции с базовой станцией, когда подвижная станция еще не использует канал трафика. Канал доступа

используется для установления вызовов и ответов на сообщения, передаваемые по каналу вызова (Paging Channel), команды и запросы на регистрацию в сети. Каналы доступа совмещаются (объединяются) с каналами вызова.

• Канал обратного трафика - обеспечивает передачу речевых сообщений и управляющей информации с подвижной станции на базовую станцию.

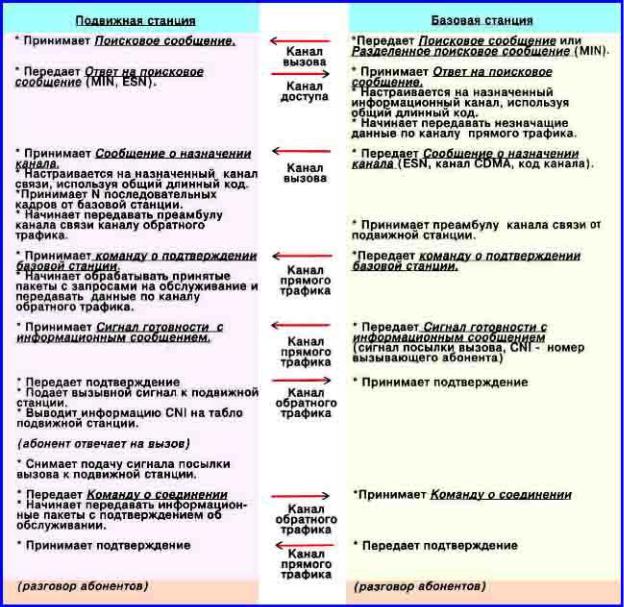

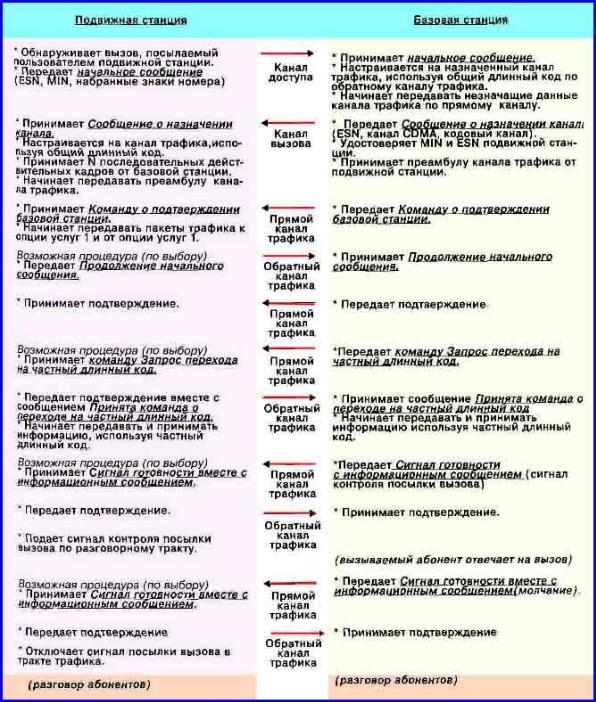

На рис. 4.4 показана процедура установления обычного соединения (входящий вызов к подвижной станции).

Рис.4.4

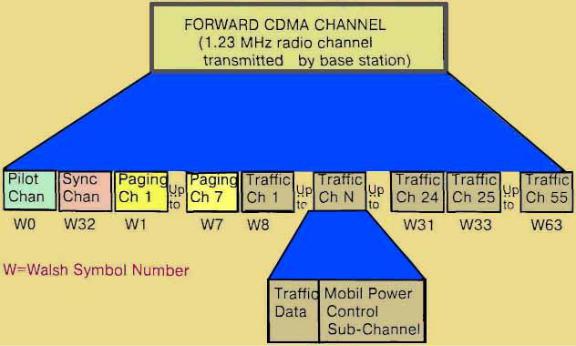

Структура каналов передачи базовой станции показана на рис. 4.6. На рис. 4.7, показана схема формирования сигнала передатчиком базовой станции. Структурная схема приемника подвижной станции показана на рис. 4.8.

Рис. 4.6

Для передачи всех 64 каналов применяется одна и та же псевдослучайная последовательность. В каждом канале при передаче используется одна из 64 последовательностей Уолша. При изменении знака бита информационного сообщения фаза используемой последовательности Уолша изменяется на 180 градусов. Так как эти последовательности взаимно ортогональны, то взаимные помехи между каналами передачи одной базовой станции отсутствуют. Помехи по каналам передачи базовой станции создают лишь соседние базовые станции, которые работают в той же полосе радиочастот и используют ту же самую ПСП, но с другим циклическим сдвигом.

При передаче каждая подвижная станция использует ПСП с разными циклическими сдвигами, что дает возможность базовой станции при приеме разделить сигналы от подвижных станций. Структура каналов передачи подвижной станции показана на рис.

4.9.Структурная схема формирования сигнала подвижной станцией приведена на рис.

4.10.На рис. 4.11 показана структурная схема приемника базовой станции.
