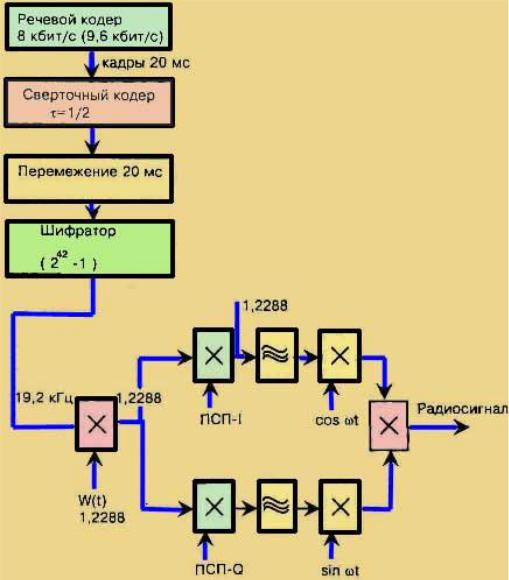

W(t) - последовательность Уолша (одна из 64).

-ПСП-1/Q - квадратурные компоненты ПСП 215

-Т/tо= 128

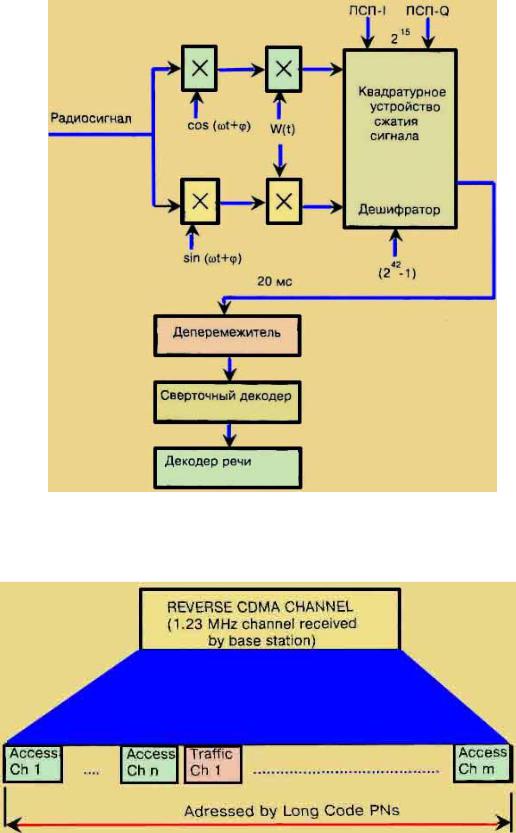

Рис. 4.7

Рассмотренные условия работы системы CDMA IS-95 определяют высокие требования к регулировке уровней мощности сигналов подвижных станций, принимаемых базовой станцией.

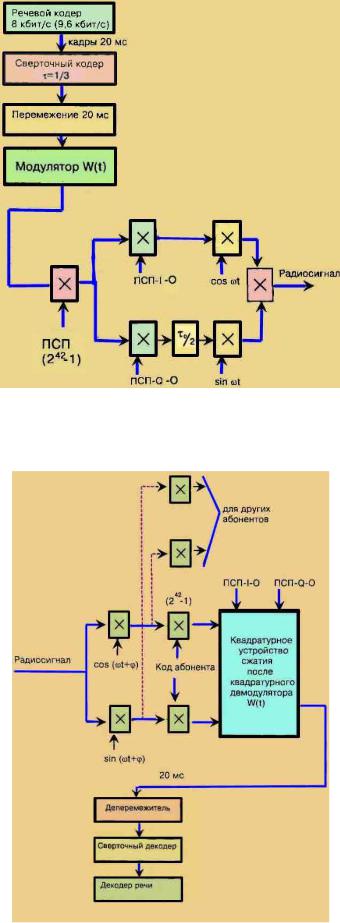

-Модулятор W(t) преобразует 6 бит в одну из 2^6 =64 последовательностей Уолша

-ПСП-1/Q-O - универсальная последовательность для всех подвижных станций

-Т/to = 128

Рис. 4.10

Рис. 4.11

Абонентская емкость ячейки системы CDMA IS-95 оптимизируется использованием сложного алгоритма регулировки, который ограничивает мощность, излучаемую каждым абонентским терминалом, до необходимого уровня для получения приемлемой вероятности ошибки. В системе предусмотрено медленное (статическое) управление мощностью и быстрое. Команды быстрого управления посылаются со скоростью 800 бод и встроены в разговорные фреймы. Без быстрого управления мощностью замирания, связанные с распространением радиоволн в структурах с отражающими объектами (стены домов, металлические конструкции и так далее), привели бы к значительному ухудшению характеристик системы. Медленное управление мощностью обеспечивает эквивалентное выравнивание расстояний от мобильных терминалов до базовой станции.

В системе предусматриваете три механизма регулировки мощности:

в прямом канале — разомкнутая петля

в прямом канале — замкнутая петля

в обратном канале.

Рассмотрим процесс регулирования мощности передающих устройств в обратном канале. Каждая подвижная станция непрерывно передает информацию об уровне ошибок в принимаемом сигнале. На основании этой информации базовая станция распределяет излучаемую мощность меж абонентами таким образом, чтобы в каждом случае обеспечить приемлемое качество речи. Абоненты, на пути к которым радиосигнал испытывает большее затухание, получают возможность излучать сигнал большей мощности. Основная цель регулировки мощности в обратном канале — оптимизация площади соты. Регулирование мощности как в прямом, так и в обратном канале влияет и на срок службы аккумуляторов подвижных станций. Тесты показывают, что средняя излучаемая мощность подвижной станции в сети меньше, чем в системах, использующих другие методы доступа. Это непосредственно связано с такими параметрами радиотелефона, как длительность непрерывного занятия канала и время нахождения в режиме ожидания.

Процесс регулирования мощности в прямом канале происходит несколько иначе. В нем возможны два варианта регулирования: по открытому циклу (разомкнутая петля) и по замкнутому циклу (замкнутая петля).

Рассмотрим открытий цикл регулирования мощности (менее точный). Подвижная станция после включения ищет сигнал базовой станции. После синхронизации подвижной станции по этому сигналу производится замер его мощности и вычисляется мощность передаваемого сигнала, необходимая для обеспечения соединения с базовой станцией. Вычисления основываются на том, что сумма уровней предполагаемой мощности излучаемого сигнала и мощности принятого сигнала должна быть постоянна и равна — 73 дБ. Если уровень принятого сигнала, например, равен —85 дБ, то уровень излученной мощности должен быть равен ± 12 дБ. Этот процесс повторяется каждые 20 мс, но он все же не обеспечивает желаемой точности регулировки мощности, так как прямой и обратный каналы работают в разных частотных диапазонах (разнос частот 45 МГц) и, следовательно, имеют различные уровни затухания при распространении и по-разному подвержены воздействию помех.

Рассмотрим процесс регулирования мощности при замкнутом цикле. Механизм регулирования мощности при этом позволяет точно отрегулировать мощность передаваемого сигнала. Базовая станция постоянно оценивает вероятность ошибки в каждом принимаемом сигнале. Если она превышает программно заданный порог, то базовая станция дает команду соответствующей подвижной станции увеличить мощность излучения. Регулировка осуществляется с шагом 1 дБ. Этот процесс повторяется каждые 1,25 мс. Цель такого процесса регулирования заключается в том, чтобы каждая подвижная

станция излучала сигнал минимальной мощности, которая достаточна для обеспечения приемлемого качества речи. За счет того, что все подвижные станции излучают сигналы необходимой для нормальной работы мощности, и не более; их взаимное влияние минимизируется, и абонентская емкость системы подрастает. Подвижные станции должны обеспечивать регулирование выходной мощности в широком динамическом диапазоне — до 85 дБ. Такие факторы, как число пользователей и расстояние до них от базовой станции влияют на значение максимальной излучаемой мощности. Принимая это во внимание, можно сказать, что требования к линейности передаточной функции усилителя мощности, работающего при изменении уровня входного сигнала и пределах 20 дБ, чрезвычайно высоки. Линейность передаточной функции усилителя — фактор, критичный при обеспечении желаемых характеристик системы. Требуемую линейность обеспечивают сложные и дорогостоящие методы линеаризации (усилители с предварительными искажениями или усилители со связью вперед). Спектр излучаемого СDMA-сигнала, который получается в результате объединения множества кодированных по Уолшу базовых сигналов, близок к спектру шумового сигнала с отношением пикового значения к среднему около 11 дБ. Это означает, что для достижения одинакового качества связи в базовой станции GSM необходим усилитель с выходной мощностью 44 Вт; в стандарте D-AMPS (АДС) это значение снижается до 31 Вт, а в CDМA— до10 Вт. Поэтому значительный теоретический запас энергопотенциала в радиоканале, который получается за счет использования метода расширения спектра, при сопоставимой практической реализации базового оборудования оказывается значительно меньше. Поэтому системы с кодовым разделением каналов не обеспечивают ожидаемого увеличения площади радиопокрытия базовой станции.

Высокие требования к регулировке уровня мощности подвижной станции можно отнести к недостатку системы Qualcomm. Вторым недостатком CDMA Qualcomm является необходимость использования одинаковых по размерам сот на всей сети, в противном случае возникают взаимные помехи от сигналов подвижных станций, которые находятся в соседних сотах разного размера. В этом случае также возникает проблема "эстафетной передачи".

В системе CDMA IS-95 применяются квадратурная фазовая манипуляция (QPSK) базовой и смещенная QPSK в подвижных станциях. При этом информация извлекается путем анализа изменения фазы сигнала, поэтому фазовая стабильность системы — критичный фактор при обеспечении минимальной вероятности появления ошибки в сообщениях. Применение смещенной QPSK позволяет снизить требования к линейности усилителя мощности подвижной станции, так как амплитуда выходного сигнала при этом виде модуляции изменяется значительно меньше. До того, как интерференционные помехи будут подавлены методами цифровой обработки сигналов, они должны пройти через высокочастотный тракт приемника и не вызвать насыщения малошумящего широкополосного усилителе (МШУ) и смесителя. Это заставляет разработчиков системы искать баланс между динамическими и шумовыми характеристиками приемника.

Передача сообщений в стандарте IS-95 осуществляется кадрами. Используемые принципы приема позволяют анализировать ошибки в каждом информационном кадре. Если количество ошибок превышает допустимый уровень, приводящий к недопустимому ухудшению качества речи, этот кадр стирается (frame erasure).

С частотой ошибок или " частотой стирания битов " однозначно связано отношение энергии информационного символа к спектральной плотности шума Eo/No. На рис. 4.12 приведены зависимости вероятности ошибки в кадре (Prob. Frame Error) от величины отношения Eo/No (белый шум) для прямого и обратного каналов с учетом модуляции, кодирования и перемежения.
