При увеличении количества активных абонентов в соте из-за взаимных помех отношение Eo/No снижается, а частота ошибок увеличивается. В этой связи разные фирмы принимают свои допустимые значения частоты ошибок. Например, фирма Motorola считает допустимой для CDMA IS-95 частоту ошибок в 1%, что соответствует с учетом замираний отношению Eo/No =7-8 дБ. При этом пропускная способность систем IS-95 в среднем в 15 раз превышает пропускную способность аналоговых систем AMPS.

Фирма Qualcomm за допустимую величину частоты ошибок принимает значение 3%. Это является одной из причин, по которым Qualcomm заявляет, что емкость CDMA IS-95 в 20 - 30 раз превышает емкость аналоговых AMPS.

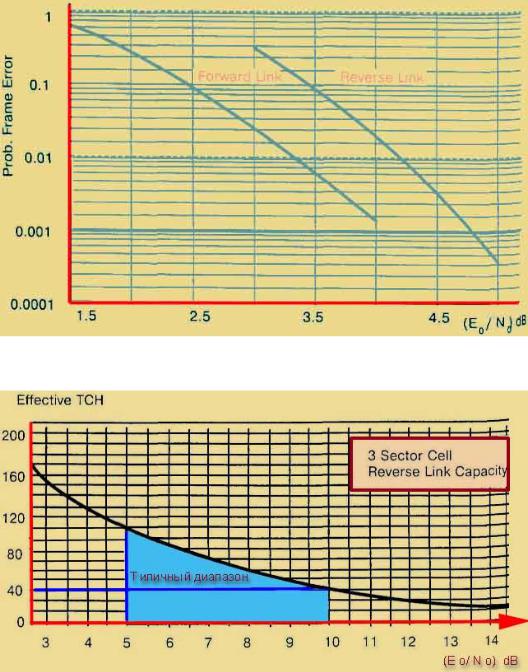

Отношение Eo/No = 7 - 8 дБ и допустимая частота ошибок в 1% позволяет организовать 60 активных каналов на трехсекторную соту. Зависимость количества активных каналов связи (ТСН) для обратного канала от величины отношения Eo/No для 3- х секторной соты показана на рис. 4.13.

Рис. 4.12

Рис. 4.13

Кодирование речи

Важным моментом для уменьшения взаимной интерференции каналов от различных абонентов является кодирование речи. Кодирование позволяет существенно уменьшить среднюю мощность передатчика. Известно, что человеческая речь — это прерывистый источник сигнала. Из измерений фирмы Bell Laboratories следует, что активность речи составляет 35–40% от общего ресурса времени. Если использовать этот фактор, то можно ещё в два или более раз увеличить ёмкость сети. На практике этот коэффициент активности составляет 50% благодаря тому, что в период молчания подвижные и базовая станции должны поддерживать физический канал связи, и мощность не может быть сведена до нуля. Таким образом, преимущество CDMA IS-95 перед AMPS может достигать 26 раз. В IS-95 используется вокодер с переменной скоростью кодирования на основе алгоритма предикативного линейного предсказания кода QCELP (Code Excited Linear Predictive) . Этот алгоритм учитывает особенности человеческой речи. Вокодер перекодирует цифровой поток, имеющий скорость 64 Кбит/с, в поток со скоростью 8 или 13 Кбит/с. В ходе этого преобразования информационный поток делится на кадры, и содержащие паузы интервалы удаляются. Речевой кодек определяет голосовую активность и в паузах (во время молчания) уменьшает скорость в канале до 1200 бод. Возможны также промежуточные значения 2400, 4800 . Результирующий поток имеет скорость от 1 до 8 Кбит/с. Вокодер приемной стороны объединяет кадры в единый поток и делает обратное преобразование. Другой важной особенностью вокодера с переменной скоростью кодирования является использование адаптивного порога для определения требуемой скорости кодирования данных. Уровень порога изменяется в соответствии с фоновым шумом. Результатом этого является подавление фона и улучшение качества речи даже в шумной обстановке. Вокодер позволяет подмешивать в речевой канал вторичный трафик, т. е. служебную информацию. Кодирование речи обеспечивает очень высокую степень конфиденциальности. Согласно отзыву гонконгской компании Hutchison Telecom, «подслушивание разговоров практически исключено минимум благодаря технике кодирования речи в CDMA».

Борьба с многолучевостью

Встандарте используется раздельная обработка отраженных сигналов, приходящих

сразными задержками, и последующее их весовое сложение, что значительно снижает отрицательное влияние эффекта многолучевости. При раздельной обработке лучей в каждом канале приема на базовой станции используется 4 параллельно и независимо работающих коррелятора, а на подвижной станции -3 коррелятора. Приемник с несколькими каналами приема и обработки сигнала получил название Rake-приемника. Он имеет 4 канала приема, в трех каналах одновременно обрабатываются три наиболее сильных сигнала (в четвертом канале постоянно осуществляется поиск сигнала с более высоким уровнем). При этом опорный сигнал на разные корреляторы подаётся с небольшим сдвигом во времени, соизмеримым с разницей по времени при прохождении радиоволн по различным траекториям. Выходные сигналы корреляторов суммируются. Таким образом, если уровень сигнала свёртки от одного из многолучевых сигналов в текущий момент времени оказывается равным нулю (в результате интерференционной картины распределения поля), то свёртка от задержанного сигнала будет отличной от нуля. Таким образом в системе с кодовым разделением каналов реализуется метод временного разнесения приема. Многолучевое распространение радиосигналов, с которым приходится бороться всем стандартам сотовой связи, в данном случае становится

помощником. В случае построения фиксированных сетей многолучевые отражения позволяют снизить требования к уровню сигнала, приходящего к абонентской станции.

Организация эстафетной передачи

В случае подвижной связи абонентская станция может одновременно принимать и обрабатывать сигналы нескольких базовых станций. Это позволяет осуществлять мягкую эстафетную передачу абонента между базовыми станциями. Преимущество мягкой передачи заключается в том, что исключается возможность потери связи при движении абонента вдоль границы сот, когда имеет место эффект «пинг-понга». Транскодер, входящий в состав основного оборудования, проводит оценку качества приема сигналов от двух базовых станций последовательно кадр за кадром, как показано на рис .1 . Процесс выбора лучшего кадра приводит к тому, что результирующий сигнал может быть сформирован в процессе непрерывной коммутации и последующего "склеивания" кадров, принимаемых разными базовыми станциями, участвующими в "эстафетной передаче". Мягкое переключение обеспечивает высокое качество приема речевых сообщений и устраняет перерывы в сеансах связи, что имеет место в сотовых сетях связи других стандартов. Недостатком такого процесса управления является одновременное использование двух базовых станций.

Аспекты безопасности в стандарте IS-95

Стандарт IS-95 обеспечивает высокую степень безопасности передаваемых сообщений и данных об абонентах. Прежде всего он имеет более сложный, чем GSM, радиоинтерфейс, обеспечивающий передачу сообщений кадрами с использованием канального кодирования и перемежения с последующим "расширением" передаваемых сигналов с помощью составных ШПС, сформированных на основе 64 видов последовательностей Уолша и псевдослучайными последовательностями с количеством элементов 215 и 242.

Безопасность связи обеспечивается также применением процедур аутентификации и шифрования сообщений.

Процедура аутентификации в стандарте IS-95 соответствует процедуре аутентификации стандарта D-AMPS (IS-54B).

В подвижной станции хранится один ключ А и один набор общих секретных данных, которые используются при работе как в режиме с частотным разделением каналов, так и в режиме CDMA IS-95. Подвижная станция может передавать "цифровую подпись" для аутентификации, состоящую из 18 бит. Эта информация передается в начале сообщения (в ответе подвижной станции на запрос сети при поиске станции), добавляется к регистрационному сообщению или пакету данных, передаваемых по каналу доступа. Предусматривается возможность обновления общих секретных данных в подвижной станции.

Шифрование сообщений, передаваемых по каналу связи (ТСН), осуществляется также с использованием процедур стандарта IS-54B.

В стандарте IS-95 используется также режим "частный характер связи", обеспечиваемый с помощью секретной маски в виде длинного кода. Этот процесс также аналогичен процессу формирования маски в виде длинного кода, который описан в стандарте IS-54B.

Состав оборудования

Подвижная станция стандарта IS-95

Фирмы Qualcomm и Motorola разработали двухрежимные CDMA IS-95 подвижные станции, которые поддерживают связь с существующими сетями аналоговых стандартов с частотной модуляцией (AMPS и N-AMPS). Это обстоятельство дает значительные преимущества абонентам CDMA IS-95, так как позволяет использовать свой радиотелефон там, где существующие аналоговые сотовые сети обеспечивают радиопокрытие.

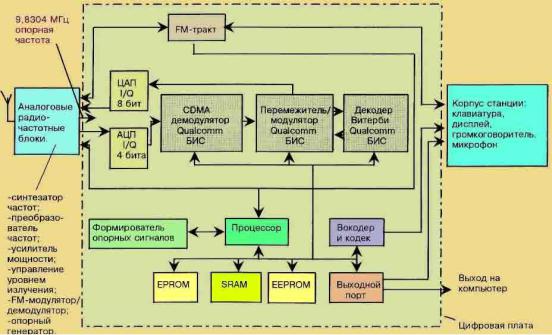

Структурная схема подвижной станции для CDMA IS-95 фирмы Qualcomm приведена на рис. 4.14, Основное отличие между абонентскими станциями CDMA IS-95 и существующими станциями аналоговых стандартов заключается в добавлении в состав подвижных станций CDMA IS-95 функций цифровой обработки сигналов, которые реализованы в настоящее время на трех заказных СБИС. Эти три интегральные схемы конструктивно объединяются в одном устройстве.

Базовая станция стандарта IS-95

В системах связи CDMA IS-95 используются соты с круговой диаграммой направленности антенн или секторные соты (обычно 120-градусные).

На рис.15 показана типовая структурная схема базовой станции (BTS) для соты с круговой диаграммой направленности антенны с цифровым оборудованием, в состав которого входят канальные блоки. Каждый канальный блок может быть сконфигурирован как информационный канал или как служебный канал. Для синхронизации работы сети используется приемник GPS (глобальная система местоопределения). Сюда входят генератор, формирующий секундные импульсу. и опорный тактовый генератор.

Отсек приемопередатчика преобразует сигналы промежуточной частоты, сформированные в отсеке цифрового блока, в радиочастотный сигнал на несущей частоте и обеспечивает обратное преобразование принимаемого сигнала на промежуточную частоту. В направлении передачи сигнал проходит от приемопередатчика через усилитель мощности и фильтр к передающей антенне. В обратном направлении тракт приема начинается с приемных антенн, фильтра, усилителя с низким коэффициентом шума. Затем в приемопередатчике сигнал преобразуется на промежуточную частоту и поступает в отсек цифрового оборудования. Следует отметить, что передающий и приемные тракты

подключаются непосредственно к своим антеннам, что позволяет исключить дорогостоящие сумматоры мощностей и потери мощности при сложении.

Рис. 4.14
