радиоканалы к другим станциям. Диапазон рабочих расстояний может достигать 30 миль (в случае прямой видимости) при типовом радиусе сети 4-6 миль (для режима Mesh при высоте размещения антенны BS - 50м), где пропускная способность может быть гарантированной. Предусмотрен также режим мультиточка-мультиточка (MPMP), который имеет ту же функциональность, что и PMP. Клиентская станция (SS) может быть радио терминалом или повторителем (более типично) для организации локального трафика. Трафик может проходить через несколько повторителей, прежде чем достигнет клиента. Антенны в этом случае являются направленными с возможностью дистанционной настройки. Терминальная станция клиента (SS) обычно имеет остронаправленную антенну. По этой причине положение антенны должно быть жестко фиксировано и устойчиво к ветру и другим потенциальным источникам вибрации. Широкополосные системы доступа к радиосети помимо BS и SS содержат клиентское терминальное оборудование (TE), оборудование основной сети, межузловые каналы и повторители (RS). Повторители используются часто тогда, когда между конечными точками канала нет прямой видимости. Повторитель передает сигнал от BS к одной или нескольким SS. В системах MP-MP большинство станций являются повторителями. PTP- соединения (точка-точка) между базовыми станциями могут поддерживать обмен согласно стандартам от DS-3 до OC-3.

Канал связи предполагает наличие двух практически независимых направлений обмена: отправитель-получатель (uplink - восходящий канал) и получатель-отправитель (downlink - нисходящий канал; по аналогии со спутниковыми каналами). Эти два субканала используют разные неперекрывающиеся частотные диапазоны. Данный стандарт относится к уровню L2, хотя его взаимосвязь с физическим уровнем (PHY) достаточно тесная.

При формировании радиосетей определенную проблему составляет интерференция сигналов смежных каналов и наложении перекрестных наводок с тепловыми шумами. Для таких каналов отношение I/N (отношение сигнала интерференции к тепловому шуму) лежит в диапазоне -6 ÷ -10 дБ. Следует, разумеется, учитывать, что уровень интерференционного сигнала варьируется в очень широких пределах.

Радиоволны в диапазоне 10 - 66 ГГц распространяются прямолинейно и подвержены поглощению при наличии дождя или сильного снега. Любые строения или объекты ландшафта препятствуют их распространению, даже если перекрывают видимость между передающей и принимающей антеннами частично. Рекомендуются вертикальная или горизонтальная ориентации поляризации. Предельное расстояние связи (RH) для высоты положения антенн H1 и H2, сопряженное с кривизной земной

поверхности, определяется формулой RH = 4.12( ), где RH измеряется в км, а Н1 и Н2 в метрах.

Для успешной работы канала нужно обеспечить достаточно большое отношение уровней несущей и интерференционного сигнала (C/I). На практике приходится учитывать отношение C/(I+N), где N - уровень теплового шума, а также уровень шумов приемника (~6дБ). Тепловой шум приемника может иметь уровень -138 дБВт/МГц. Уровень интерференционного сигнала может быть примерно тем же. Эти факторы определяют выбор типа антенны, мощность передатчика и предельную длину канала. Чрезмерное увеличение мощности передатчика (с целью улучшения отношения сигналшум) не желательно, так как это приводит к возрастанию уровня интерференционного сигнала.

Типовыми рекомендуемыми значениями для BS являются:

Для SS рекомендуется верхнее значение спектральной плотности < +30дБВт/МГц, аналогичные требования справедливы и для повторителей (RS).

Будем считать, что типовое значение шума приемника равно 6 дБ, тогда спектральная мощность теплового шума приемника вычисляется по формуле:

No = 10log(kTo) +NF

No = -144+6=-138 дБВт/МГц, где

No - спектральная мощность теплового шума приемника (дБВт/МГц) kTo - закон равномерного распределения (-144дБВт/МГц)

NF - значение шума приемника (6дБ).

Спектральная плотность потока (psfd) в апертуре антенны вычисляется как:

где

Pr= уровень мощности помех усилителя (-144 дБВт/МГц) Ае= эффективная апертура антенны

l = длина волны

G = коэффициент усиления антенны

Если рабочая частота равна 28 ГГц (l =0,011м), а значение усиления антенны равно 20 дБi, тогда приемлемый уровень помех определяется как:

PsfdBS = -144 - 10log(0.0112) - 20 +10 Log(4p)=-114 (дБВт/м2)МГц.

Заметим, что в данном анализе рассматривалась только базовая станция (составляющая SS не учитывалась). Это в первую очередь связано с тем, что BS обычно размещаются на высоких зданиях и имеют всенаправленные антенны, что увеличивает вероятность обеспечения прямой видимости. С другой стороны SS чаще размещаются на небольших высотах, что уменьшает вероятность гарантированной прямой видимости.

Стандартный полнодуплексный канал базовой станции может иметь пропускную способность 75 Мбит/с. Такой канал обеспечивает до 60 соединений Т1 и сотни связей с домами, использующими DSL-подключения (при полосе 20 МГц). В последнем случае предоставляется качество обслуживания (QoS) на уровне “наилучшего возможного”. При этом предоставляется минимальные задержки, что важно при передаче голоса (например, в режиме VoIP). Схема взаимодействия радиосетей в случае использования стандарта IEEE 802.16 показана на рис. 9.1.

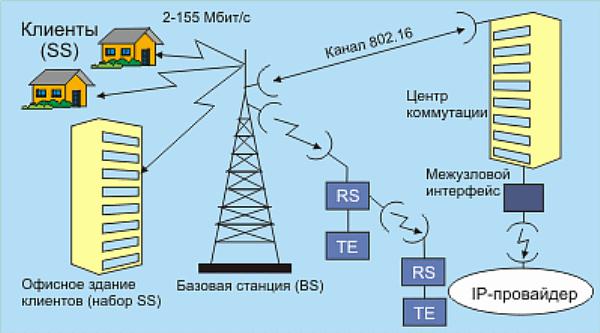

Рис. 9.1. Схема взаимодействия радиосетей стандарта 802.16.

Стандарт IEEE 802.16

Стандарт IEEE 802.16 регламентирует работу на физическом и канальном уровнях и содержит ряд формальных разделов и описание основных протоколов для систем фиксированного беспроводного доступа.

Подуровень конвергенции (Convergence Sublayer - CS) расположен над МАС уровнем и предназначен для организации взаимодействия между более высокими уровнями сети и МАС уровнем. В стандарте определены два типа уровня конвергенции: АТМ и пакетный. Первый обеспечивает взаимодействие МАС уровня IEEE 802.16 и АТМ протокола, второй – взаимодействие с пакетными протоколами.

MАС уровень - сервисы между МАС уровнем и подуровнем CS, формат фрейма MAC (MAC Protocol Data Units - PDU), сервисы и механизмы поллинга, обеспечивающие поддержку качества обслуживания - QoS:

Unsolicited Grant Service (UGS), предназначен для поддержки потоков реального времени, генерирующих пакеты данных фиксированного размера, таких, как передача потоков Е1 и голоса поверх IP без подавления пауз.

Real-Time Polling Service (rtPS), предназначен для поддержки потоков реального времени, формирующих пакеты данных переменной длины, таких, как MPEG видео.

Non-Real-Time Polling Service (nrtPS) предназначен для поддержки потоков, требующих пакетов переменной длины, таких, как широкополосная FTP.

Best Effort (BE) service предназначен для эффективного обслуживания трафика best effort.

На МАС уровне предусмотрена поддержка дуплекса, синхронизации, разрешение коллизий, возможных на этапе установления системы или на интервалах запроса на передачу. На этом уровне также обеспечивается измерение дальности до абонентских станций, необходимое для корректной работы протокола, обновление описания канала и разделение абонентского оборудования на абонентские группы.

Весь поток данных в сетях IEEE 802.16 – это поток пакетов. На основном подуровне MAC формируются пакеты данных (MAС PDU – MAC Protocol Data Unit, блоки данных МАС-уровня), которые затем передаются на физический уровень,

инкапсулируются в физические пакеты и транслируются через канал связи. Пакет MAC PDU (далее – PDU) включает заголовок и поле данных (его может и не быть), за которым может следовать контрольная сумма CRC. Заголовок PDU занимает 6 байт и может быть двух типов – общий и заголовок запроса полосы пропускания. Общий заголовок используется в пакетах, у которых присутствует поле данных. В этом заголовке указывается идентификатор соединения (CID), тип и контрольная сумма заголовка, а также приводится информация о наличии в поле данных подзаголовков и сообщений

ARQ.

Заголовок запроса полосы (также 6 байт) применяется, когда АС просит у БС выделить или увеличить ей полосу пропускания в нисходящем канале. При этом в заголовке указывается CID и размер требуемой полосы (в байтах, без учета заголовков физических пакетов). Поля данных после заголовков запроса полосы нет.

Поле данных может содержать: подзаголовки МАС, управляющие сообщения и собственно данные приложений верхних уровней, преобразованные на CS-подуровне. МАС-подзаголовки могут быть пяти типов – упаковки, фрагментации, управления предоставлением канала, а также подзаголовки Mesh-сети и подзаголовок канала быстрой обратной связи (Fast Feedback).

Управляющие сообщения – это основной механизм управления системой IEEE 802.16. Всего зарезервировано 256 типов управляющих сообщений, из них используются 48. Формат управляющих сообщений прост – поле типа сообщения (1 байт) и поле данных (параметров) произвольной длины.

Описание профилей пакетов, управление доступом, механизмы криптозащиты, динамическое изменение работы системы и т.д. (т.е. все функции управления, предоставления доступа, запроса и подтверждения) реализуются через управляющие сообщения.

Доступ к каналу предоставляется исключительно базовой станцией по предварительному запросу. Начальная инициализация АС и запрос канала происходят на основе механизма конкурентного доступа в специально отведенных для этого временных интервалах. БС назначает АС время и длительность доступа к каналам в зависимости от типов данных и приоритетов. Канальный ресурс конкретной АС может изменяться посредством опроса (поллинга) со стороны БС (т.е. БС предоставляет АС окно для запроса ресурсов) или специальных управляющих сообщений со стороны АС при очередной передаче данных.

Уровень безопасности - алгоритмы шифрования на участке между базовой и абонентскими станциями. Уровень безопасности включает два положения:

Протокол инкапсуляции для шифрования пакетов, включающий несколько вариантов пар шифрование-аутентификация и правила их применения к пакетам МАС уровня.

Протокол управления ключами шифрования PKM (Privacy Key Management), обеспечивающий распределение ключей от базовой станции абонентам.

Физический уровень - методы организации дуплекса, способы адаптации, методы множественного доступа и модуляции.

Рассмотрим более подробно физический уровень.

Физический уровень

Как уже отмечалось, одной из особенностей стандарта IEEE 802.16a/d является возможность работы в условиях непрямой видимости. Это достигается за счет использования технологии ортогонального частотного разделения каналов с мультиплексированием (Orthogonal Frequency Division Multiplexing, OFDM), которая позволяет эффективно бороться с таким негативным явлением, как многолучевая интерференция сигналов. Эффект многолучевой интерференции сигналов заключается в

том, что в результате многократных отражений сигала от естественных преград один и тот же сигнал может попадать в приемник различными путями. Но подобные пути распространения имеют и разные длины, а потому для различных путей распространения ослабление сигнала будет неодинаковым. Следовательно, в точке приема результирующий сигнал представляет собой суперпозицию (интерференцию) многих сигналов, имеющих различные амплитуды и смещенных относительно друг друга по времени, что эквивалентно сложению сигналов с разными фазами.

Следствием многолучевой интерференции является искажение принимаемого сигнала. Многолучевая интерференция присуща любому типу сигналов, но особенно негативно она сказывается на широкополосных сигналах. Дело в том, что при использовании широкополосного сигнала в результате интерференции определенные частоты складываются синфазно, что приводит к увеличению сигнала, а некоторые, наоборот, противофазно, вызывая ослабление сигнала на данной частоте.

Говоря о многолучевой интерференции, возникающей при передаче сигналов, различают два крайних случая. В первом их них максимальная задержка между различными сигналами не превышает времени длительности одного символа и интерференция возникает в пределах одного передаваемого символа. Во втором случае максимальная задержка между различными сигналами больше длительности одного символа, а в результате интерференции складываются сигналы, представляющие разные символы, и возникает так называемая межсимвольная интерференция (Inter Symbol

Interference, ISI).

Наиболее отрицательно на искажение сигнала влияет межсимвольная интерференция. Поскольку символ — это дискретное состояние сигнала, характеризующееся значениями частоты несущей, амплитуды и фазы, то для различных символов меняются амплитуда и фаза сигнала, а значит, восстановить исходный сигнал крайне сложно.

Чтобы избежать, а точнее, частично компенсировать эффект многолучевого распространения, используются частотные эквалайзеры, однако по мере роста скорости передачи данных либо вследствие увеличения символьной скорости, либо из-за усложнения схемы кодирования эффективность использования эквалайзеров падает.

В результате при более высоких скоростях передачи применяется метод кодирования данных, который состоит в том, что поток передаваемых данных распределяется по множеству частотных подканалов и передача ведется параллельно на всех этих подканалах. При этом высокая скорость передачи достигается именно за счет одновременной передачи данных по всем каналам, а скорость передачи в отдельном подканале вполне может быть невысокой.

Поскольку в каждом из частотных подканалов скорость передачи данных можно сделать не слишком высокой, это создает предпосылки для эффективного подавления межсимвольной интерференции.

При частотном разделении каналов необходимо, чтобы ширина отдельного канала была, с одной стороны, достаточно узкой для минимизации искажения сигнала в пределах отдельного канала, а с другой — достаточно широкой для обеспечения требуемой скорости передачи. Кроме того, для экономного использования всей полосы канала, разделяемого на подканалы, желательно как можно более плотно расположить частотные подканалы, но при этом избежать межканальной интерференции, чтобы обеспечить полную независимость каналов друг от друга. Частотные каналы, удовлетворяющие перечисленным требованиям, называются ортогональными. Несущие сигналы всех частотных подканалов (а точнее, функции, описывающие эти сигналы) ортогональны друг другу.

Важно, что хотя сами частотные подканалы могут частично перекрывать друг друга, ортогональность несущих сигналов гарантирует частотную независимость каналов друг от друга, а следовательно, и отсутствие межканальной интерференции (рис. 9.2).
