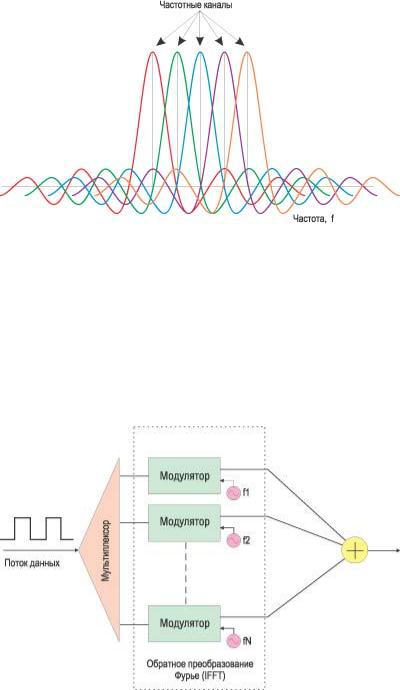

Рис. 9.2. Пример перекрывающихся частотных каналов с ортогональными несущими

Рассмотренный способ деления широкополосного канала на ортогональные частотные подканалы называется ортогональным частотным разделением с мультиплексированием (OFDM). Для его реализации в передающих устройствах используется обратное быстрое преобразование Фурье (IFFT), переводящее предварительно мультиплексированный на n-каналов сигнал из временного представления в частотное (рис. 9.3).

Рис. 9.3. Реализация метода OFDM

Каждый отсчет IFFT представляет собой поднесущую, которая подвергается фазовой (BPSK, QPSK) или квадратурно-амплитудной (QAM16 или QAM64) модуляции, что позволяет повысить информационную скорость передачи данных.

Группа поднесущих частот, которая в данный момент переносит битовые потоки, называется символом OFDM.

Технология OFDM находит применение не только в протоколе IEEE 802.16. К примеру, в протоколе IEEE 802.11g также используется технология OFDM, однако, в сравнении с протоколом IEEE 802.11g, в протоколе IEEE 802.16 предусмотрено более гибкое распределение полосы частот, используемых для передач данных. Причем это можно сделать как за счет уменьшения количества поднесущих, так и с помощью их сужения. Минимальная ширина сигнала, предусмотренная стандартом, составляет 1,25 МГц, а максимальная — 20 МГц. Естественно, что с уменьшением частотного ресурса

скорость передачи уменьшается, но сама эта возможность позволяет использовать частотный спектр отдельными фрагментами, а не целиком, как это реализовано в протоколе IEEE 802.11g.

Для повышения помехоустойчивости при передаче данных в протоколе IEEE 802.16 предусмотрены такие традиционные технологии, как сверточное кодирование с декодированием по алгоритму Витерби, коды Рида-Соломона.

В итоге в стандарте IEEE 802.16a были выделены три типа физического уровня соединений, различающихся методом модуляции сигнала (табл. 9.1):

WirelessMAN-SC — физический уровень с одной несущей частотой;

WirelessMAN-OFDM — ортогональное частотное разделение на 256 каналов с мультиплексированием. Реализация множественного доступа к среде передачи данных происходит за счет технологии временного разделения (Time Division

Multiple Access, TDMA);

WirelessMAN-OFDMA — ортогональное масштабируемое частотное разделение каналов с мультиплексированием. Используется разделение на 2048 поднесущие частоты. Коллективный доступ к среде передачи данных реализуется за счет объединения нескольких поднесущих частот в один канал передачи и его выделения конкретному получателю (OFD Multiple Access, OFDMA).

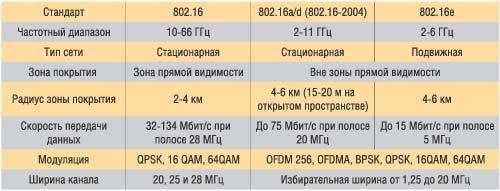

Таблица 9.1. Характеристики стандартов IEEE 802.16

Физический уровень WirelessMAN-SC предназначен для применения в зоне прямой видимости приемника и получателя сигналов. Остальные два уровня, основанные на ортогональном частотном разделении каналов, могут использоваться для построения сетей по топологии «точка-многоточие» в условиях отсутствия прямой видимости.

Из двух OFDM-уровней уровень WirelessMAN-OFDM несколько проще для реализации с технической точки зрения и потому пользуется большей поддержкой со стороны производителей оборудования.

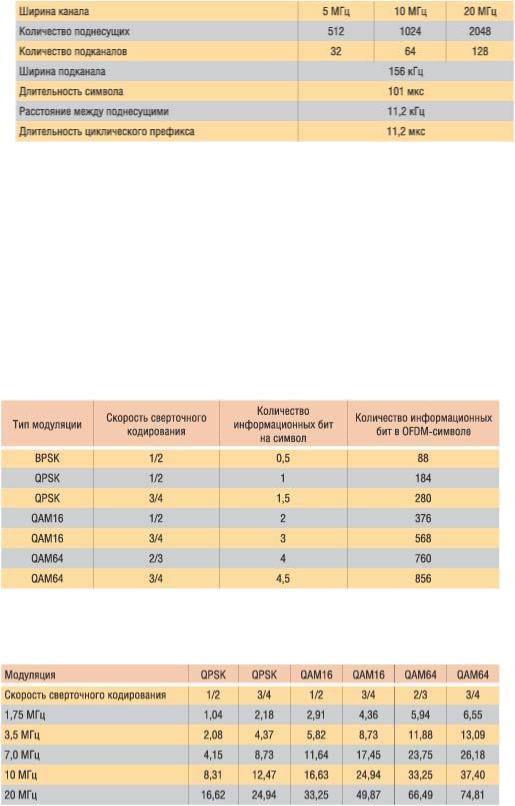

В случае ортогонального частотного разделения на 256 каналов с мультиплексированием (WirelessMAN-OFDM) используется 256 отсчетов IFFT, из которых 192 поднесущие являются информационными, то есть применяются для передачи данных, 8 поднесущих предназначены для измерения характеристик канала связи и используются для передачи пилотных символов (pilot symbols), а остальные 56 поднесущих частот могут применяться для организации защитных интервалов, длительность которых составляет 1/4, 1/8, 1/16 или 1/32 длительности OFDM-сигнала.

Ширина канала связи может быть различной и изменяется от 1,25 до 20 МГц. Ортогональное частотное разделение каналов с мультиплексированием типа

WirelessMAN-OFDMA представляет собой масштабируемое частотное разделение каналов, то есть количество поднесущих в данном случае не фиксировано и может

радиотракту, а попытавшись одновременно установить связь, разрешают конфликты, повторяя попытки захвата среды через случайное время. В сетях стандарта IEEE 802.16 имеется выделенное устройство — базовая станция оператора, которая раздает своим подчиненным права доступа к радиосреде. В результате имеется возможность более эффективно использовать радиочастотный ресурс и обеспечить эффективную передачу данных.

Базовые станции (Base Station, BS), как правило, применяют мультиплексирование с разделением по времени (TDM), при котором каждой абонентской станции (Subscriber Station, SS) последовательно выделяются временные слоты. Абоненты же разделяют общий канал посредством схемы множественного доступа с разделением по времени

(Time Division Multiple Access, TDMA).

Для реализации дуплексного режима обмена данными используются две технологии: дуплексный режим с разделением по времени (TDD) нисходящего (DownLink) и восходящего (UpLink) потоков (при этом задействуется общий канал связи) и дуплексный режим с разделением по частотам (FDD), когда нисходящий и восходящий потоки оперируют на разных каналах и обмен данными может выполняться одновременно.

Сообщения управления МАС

Определен набор управляющих сообщений МАС. Эти сообщения транспортируются в блоках данных MAC PDU. Все управляющие сообщения МАС начинаются с поля тип сообщения и могут содержать дополнительные поля. Управляющие сообщения для базовых, широковещательных и исходных соединений (initial ranging) не могут быть фрагментированы или упакованы. Управляющие сообщения первичного соединения могут быть упакованы и/или фрагментированы. Значения поля тип сообщения представлены в табл. 9.5. Управляющие сообщения не могут передаваться через транспортные соединения.
