Сообщение дескриптора нисходящего канала (DCD)

DCD периодически передается BS, чтобы определить характеристики физического нисходящего канала. Параметры, следующие за ID канала, и число изменений конфигурации представляются в формате TLV, где поля типа и длины имеют длину один байт. Формат сообщения DCD описан в табл. 9.6.

BS сформирует DCD в формате табл. 9.6, включая все перечисленные ниже параметры:

Число изменений конфигураций

Инкрементируется BS на 1 по модулю 256 для любого изменения параметра канала с заданным дескриптором. Если значение этого счетчика в последующем DCD остается тем же, SS может решить, что остальные поля не изменились и игнорировать оставшуюся часть сообщения.

Идентификатор нисходящего канала

Идентификатор нисходящего канала, к которому относится сообщение. Этот идентификатор произвольно выбирается BS и является уникальным для заданного домена подуровня MAC.

Параметры сообщения, которые следуют за числом изменений конфигурации, кодируются в формате TLV.

Downlink_Burst_Profile имеет комбинированную кодировку TLV, которая сопряжена с DIUC (Downlink Interval Usage Code) используемого физического канала. Каждый Downlink_Burst_Profile представляет собой неупорядоченный список атрибутов PHY, закодированных в формате TLV. Каждому интервалу с помощью сообщения DLMAP ставится в соответствие DIUC.

Каждый Downlink_Burst_Profile в сообщении DCD содержит следующие параметры:

Тип модуляции

Тип кода FEC

Длина последнего кода

Порог обязательного выхода DIUC

Порог минимальной записи DIUC

Присутствие преамбулы

Если тип кода FEC равен 1, 2 или 3 Downlink_Burst_Profile будет содержать также

RS байты данных (К)

RS байты четности (R)

Если тип кода FEC равен 2, то Downlink_Burst_Profile будет содержать тип кода BCC. Если же тип кода FEC равен 4, то Downlink_Burst_Profile будет содержать тип кода ряда BTC, тип кода колонки и тип интерливинга BTC.

Соответствие между профайлом кластера и DUIC представлено в табл. 9.7.

Таблица 9.7. Соответствие между профайлом кластера и DIUC

Конец таблицы DL-MAP указывает на первый PS после конца DL-субкадра. В табл. 6.3 представлен формат Downlink_Burst_Profile, который используется в сообщении DCD. Профайл кодируется с типом =1, 8-битовой длиной и 4-битовым DIUC.

Таблица 9.8. Формат Downlink_Burst_Profile

Секции данных нисходящего канала используются для передачи информационных и управляющих сообщений для станций клиентов. Для данных всегда используется FECкодирование. В режиме TDM данные передаются в порядке понижения трудоемкости профайлов. В случае режима TDMA данные группируются в кластеры (burst). Сообщение DL-MAP содержит карту соответствия, которая уведомляет, с какого PS начинаются изменения профайла. Если в пределах кластера данные (DL) не заполняют всего субкадра, передатчик прекращает работу.

Вообще число PS i, выделенное для конкретного кластера, может быть вычислено на основе DL-MAP. Пусть n - минимальное число PS, необходимое для одного кодового слова FEC данного профайла. Тогда i=kn+j+q, где k - число кодов FEC, которые относятся к данному кластеру, j - число PS, занятых наибольшим возможным укороченным кодовым словом, а q (0#q<1) равно числу PS, занимаемых заполнителем в конце кластера, чтобы гарантировать целое i. Для операций с фиксированными кодами j=0. В конце кластера (когда нет следующего кодового слова) добавляются 4q символа, чтобы завершить PS. На рис. 9.4 показана схема привязки DL-MAP для варианта TDM, а на рис. 9.5 то же для варианта TDMA.

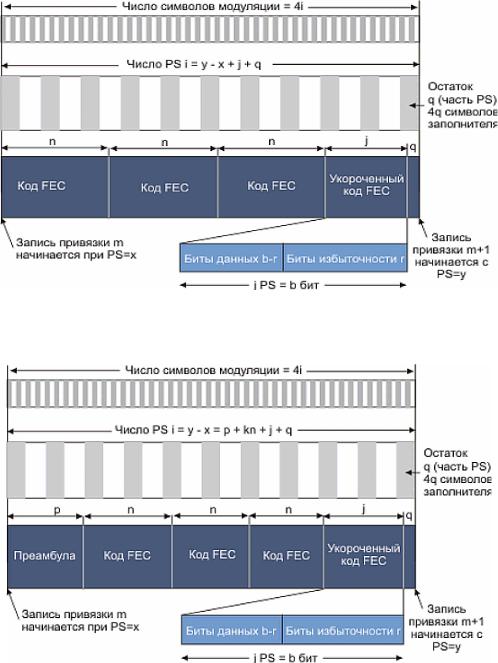

Рис. 9.4. Схема привязки DL-MAP, использующая укороченные

блоки FEC - вариант TDM

Рис. 9.5. Схема привязки DL-MAP, использующая укороченные

блоки FEC - вариант TDMA

Поле данных для нисходящего канала разбивается на блоки, размер которых согласуется с размером кодов после добавления указателя CS. Заметим, что длина поля данных может варьироваться в зависимости от того разрешено ли использование укороченных кодов в профайле кластера. К каждому сегменту поля данных добавляется байт указателя. Это показано на рис. 9.6.

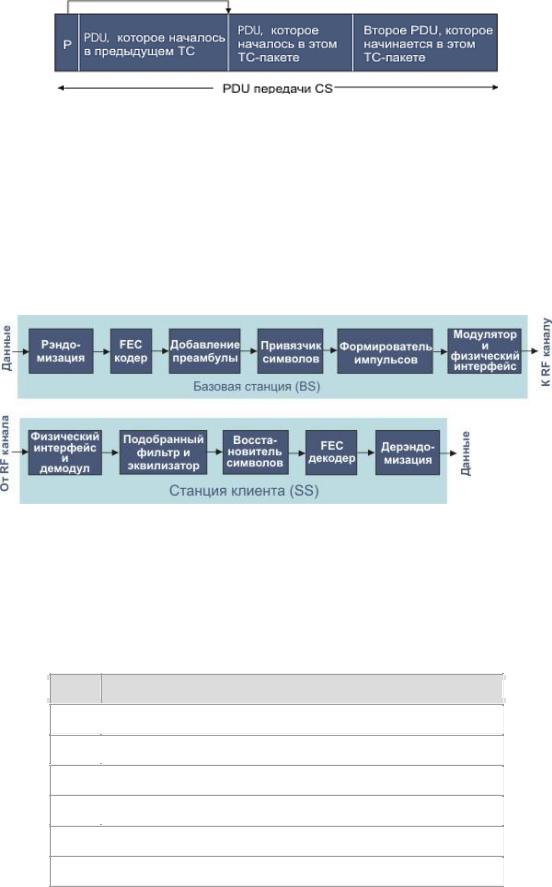

Рис. 9.6. Формат PDU при передаче по нисходящему каналу CS

Поле указателя определяет номер байта в пакете, который указывает либо на начало первого MAC PDU в пакете, либо на начало любого набора байт, который предшествует следующему MAC PDU. Если в CS-пакете нет MAC PDU или набора байт, тогда байт указателя устанавливается равным нулю. Когда имеются данные для передачи, stuff_byte равный 0xFF будет использоваться в пределах поля данных для заполнения любых ниш между MAC PDU.

Кодирование и модуляция на физическом уровне нисходящего канала для данного режима отражены на рис. 9.7.

Рис. 9.7. Блок-схема подуровня PMD нисходящего канала

Нисходящий канал поддерживает адаптивное формирование профайлов кластеров для пользовательской части данных кадра. Может быть определено до 12 профайлов кластера. Параметры каждого передаются SS через МАС-сообщения в управляющей части нисходящего кадра. Использование DIUC определено в табл. 9.9.

Таблица 9.9. Значения DIUC

0 Управление кадром (не в сообщениях DCD)

1-6 Профайлы кластеров TMD (без преамбулы)

7-12 Профайлы кластеров TMDA (фиксированная преамбула)

13 Зарезервировано

14 Зазор (в сообщениях DCD)

15 Конец таблицы соответствия

Так как модуляция и схема FEC могут быть для SS опционными, для BS предусмотрены механизмы идентификации возможностей SS. Эта информация передается от SS к BS при регистрации.
