связи. Основным типом вызова в конвенциональных системах является групповой, при котором переговоры обеспечиваются по принципу "каждый со всеми". Вместе с тем, используемые в современных сетях конвенциональной радиосвязи системы избирательного вызова, основанные на различных методах сигнализации, позволяют разделять группы абонентов и осуществлять не только групповые, но и индивидуальные вызовы.

Транкинговые системы используют автоматическое распределение каналов связи между абонентами. Это означает, что все пользователи делят между собой общую группу радиоканалов, а выделение свободных каналов осуществляется по требованию абонентов. Основным элементом сетей транкинговой радиосвязи является базовая станция (БС), включающая несколько ретрансляторов с соответствующим антенным оборудованием и контроллер, который управляет работой БС, коммутирует каналы ретрансляторов, обеспечивает выход на телефонную сеть общего пользования или другую сеть фиксированной связи. По сравнению с конвенциональными сетями, сети транкинга обладают повышенной пропускной способностью, расширенными функциональными возможностями, разнообразными типами вызова (групповой, индивидуальный, широковещательный), большей зоной территориального охвата.

Целесообразность применения транкинговых систем при построении ведомственных и корпоративных сетей ПМР обуславливается двумя факторами: высокой плотностью абонентов и необходимостью централизованного управления системой.

Применение транкинговых систем при построении ведомственных и корпоративных сетей ПМР обуславливается как техническими, так и экономическими факторами.

Основная идея транкинга состоит в обеспечении равного доступа абонентов к общему частотному ресурсу. Такой доступ существенно повышает эффективность использования спектра по сравнению с системами с закреплением за абонентами каналов связи (конвенциальными системами). Можно говорить, что либо при одном и том же количестве каналов связи транкинговая система позволяет обслужить значительно большее количество абонентов, чем конвенциональная система (при одинаковом качестве обслуживания), либо при одном и том же количестве абонентов для реализации транкинговой системы потребуется меньше каналов связи. Например, одна четырех канальная система транкинговой связи в 7,5 раз эффективнее конвенциональной системы с тем же количеством каналов. Эффективность использования частотного ресурса определяет экономическую эффективность применения транкинговых систем. Считается, что транкинговая система становится экономически эффективной при количестве абонентов более 50-100.

Архитектура транкинговых систем основана на сети соединенных друг с другом базовых станций, каждая из которых обслуживает определенную зону. Такая архитектура позволяет строить сети радиосвязи самого различного масштаба: от локальных однозоновых сетей до крупных региональных сетей с широким территориальным охватом. При этом сохраняется возможность централизованного управления сетью, что практически невозможно в конвенциональных сетях. Поэтому по сравнению с конвенциональными системами системы транкинговой радиосвязи обеспечивают гораздо более эффективное управление эксплуатацией и развитием сетей связи.

Совершенствование транкинговых систем позволяет говорить об их расширенных функциональных возможностях по сравнению с системами конвенциональной радиосвязи. Это касается разнообразных типов вызова (групповой, индивидуальный, широковещательный), возможности использования приоритетных и аварийных вызовов, передачи данных, взаимодействия с телефонными сетями общего пользования (ТфОП), возможности динамического создания, модификации и удаления групп абонентов и т.д. В целом можно говорить, что транкинговые системы представляют наиболее мощный и эффективный класс систем ПМР.

По сравнению с сотовыми системами подвижной связи (ССПС) транкинговые системы обеспечивают ряд возможностей, не реализуемых ССПС. К ним, прежде всего, относится возможность групповой связи, которая является основным видом взаимодействия в сетях ПМР. Кроме этого, в транкинговых сетях возможны приоритетные и аварийные вызовы, динамическая перегруппировка абонентов, что недоступно абонентам сотовых сетей. Важнейшим преимуществом является высокая скорость установления соединения. В транкинговых системах время установления канала связи, как правило, не более 0.5 с, тогда как сотовые системы не позволяют установить соединение быстрее, чем за 5 с.

Транкинговые системы радиосвязи (ТСР) являются развитием систем низовой полудуплексной радиосвязи и по ряду признаков могут быть соотнесены с сотовыми системами связи. В отличие от обычных систем с постоянно закрепленными частотными каналами в ТСР применяется динамическое распределение каналов. Термин «транкинг», принятый в сфере профессиональной радиосвязи, означает метод свободного доступа большого числа абонентов к ограниченному числу каналов (пучку, стволу или, по зарубежной терминологии, - транку). Поскольку в какой-либо момент времени не все абоненты активны, необходимое число каналов значительно меньше общего числа абонентов.

Когда радиоабонент транкинговой системы осуществляет вызов, система назначает ему один из имеющихся свободных каналов. При этом статистика активности обычно такова, что небольшого количества выделенных каналов достаточно для обслуживания значительного числа абонентов. Эту ситуацию иллюстрируют цифры, заимствованные из документации на систему ACCESSNET фирмы Rohde & Schwarz (табл. 2.1).

В отличие от обычных систем радиосвязи ТСР характеризуются следующими признаками:

экономное использование радиоспектра;

наличие одной или нескольких базовой радиостанций и системы управления;

возможность выхода в другие сети, в частности в телефонную сеть общего пользования;

увеличение зоны обслуживания путем создания многозоновой сети;

передача данных и телеметрической информации;

множество сервисных возможностей.

Таблица 2.1 – Зависимость числа абонентов от числа радиоканалов

Перечисленные выше признаки характерны и для сотовых систем связи. Однако, в отличие от сотовых, транкинговые системы в первую очередь ориентированы на задачи, связанные с оперативным управлением. Список потребителей здесь чрезвычайно широк - подразделения железных и автомобильных дорог, предприятия энергетического комплекса, администрации всех уровней, учреждения городского хозяйства, правоохранительные органы, отряды министерства по чрезвычайным ситуациям (МЧС), коммерческие структуры и т.д.

В сравнении с сотовыми системами к преимуществам ТСР, позволяющим отдать им предпочтение при организации оперативной связи, следует отнести:

гибкую систему вызовов - индивидуальный, групповой, вещательный, приоритетный, аварийный и др.;

гибкую систему нумерации - от коротких двухили трехзначных до полноценных городских номеров;

малое время установления соединения - менее секунды, против нескольких секунд в сотовых системах;

возможность работы в группе;

наличие (в ряде систем) режима непосредственной связи между двумя абонентскими радиостанциями без участия базовой;

экономичность - по стоимости оборудования и по эксплуатационным расходам ТСР в несколько раз экономичнее сотовых систем.

Сравнивая сотовые и транкинговые системы, необходимо отметить, что при внешней структурной схожести они существенно отличаются по ряду функциональных особенностей и системных возможностей. Если первые ориентированы на потребителей обычных телефонных услуг и окупаются в регионах с высокой плотностью населения (порядка тысячи и более абонентов в зоне), то вторые, прежде всего, являются средством оперативной и производственно-технологической связи и рентабельны при на порядок меньшем числе абонентов.

Следует заметить, что сами термины «сотовые» или «транкинговые системы» малоинформативные с точки зрения выявления их отличий. Так, в сотовых системах используется метод динамического распределения каналов, т.е. транкинг, и наоборот, современные многозоновые транкинговые системы содержат ряд «родовых» признаков сотовых систем. Эти термины сложились исторически и обозначают системы мобильной радиосвязи, которые развивались своими путями, решая разные задачи.

Транкинговыми системами называются радиально-зоновые системы наземной подвижной радиосвязи, использующие автоматическое распределение каналов связи ретрансляторов между абонентами. Это достаточно общее определение, но оно выражает в себе совокупность признаков, объединяющих все транкинговые системы - от простейших SmarTrunk до сверхсовременных TETRA. Термин "транкинг" происходит от английского trunking, что можно перевести как "объединение в пучок". В отечественной литературе можно встретить также термин "транковые системы" - видимо, по аналогии с англоязычным термином trunked systems.

Однозоновые системы.

Основные архитектурные принципы транкинговых систем легко просматриваются на обобщенной структурной схеме однозоновой транкинговой системы, представленной на рисунке 2.1. Инфраструктура транкинговой системы представлена базовой станцией (БС), в состав которой, помимо радиочастотного оборудования (ретрансляторы, устройство объединения радиосигналов, антенны) входят также коммутатор, устройство управления и интерфейсы различных внешних сетей.

Ретранслятор. Под ретранслятором в данном случае понимается набор приемопередающего оборудования, обслуживающего одну пару несущих частот. До последнего времени в подавляющем большинстве транкинговых систем одна пара несущих означала один канал трафика. Сегодня, с появлением систем стандарта TETRA и системы EDACS ProtoCALL, предусматривающих временное уплотнение, один ретранслятор может обеспечить два или четыре канала трафика.

Антенны. Важнейший принцип построения транкинговых систем заключается в том, чтобы создавать зоны радиопокрытия настолько большими, насколько это возможно. Поэтому антенны базовой станции, как правило, размещаются на высоких мачтах или сооружениях и имеют круговую диаграмму направленности. Разумеется, при расположении базовой станции на краю зоны применяются направленные антенны. Базовая станция может располагать как единой приемопередающей антенной, так и раздельными антеннами для приема и передачи. В некоторых случаях на одной мачте

может размещаться несколько приемных антенн для борьбы с замираниями, вызванными многолучевым распространением.

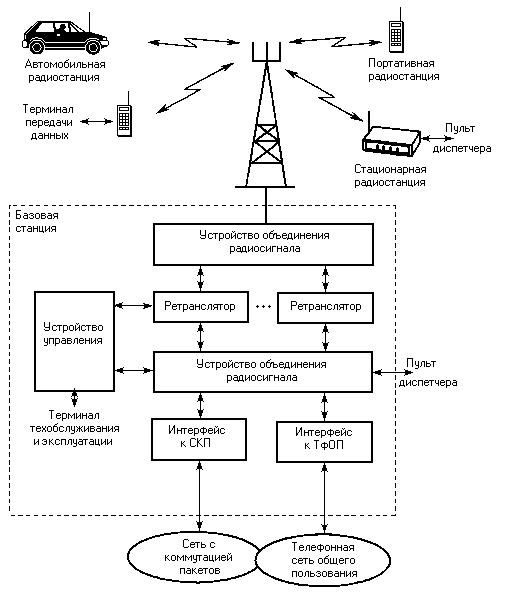

Рис. 2.1. Обобщенная структура однозоновой транкинговой системы

Устройство объединения радиосигналов позволяет использовать одно и то же антенное оборудование для одновременной работы приемников и передатчиков на нескольких частотных каналах. Ретрансляторы транкинговых систем работают только в дуплексном режиме.

Коммутатор в однозоновой транкинговой системе обслуживает весь ее трафик, включая соединение подвижных абонентов с ТфОП и все вызовы, связанные с передачей данных.

Устройство управления обеспечивает взаимодействие всех узлов базовой станции. Оно также обрабатывает вызовы, осуществляет аутентификацию вызывающих абонентов, ведение очередей вызовов, внесение записей в базы данных повременной оплаты. В некоторых системах управляющее устройство регулирует максимально допустимую продолжительность соединения с телефонной сетью. Как правило, используются два варианта регулировки: уменьшение продолжительности соединения в заранее заданные часы наибольшей нагрузки, или адаптивное изменение в зависимости от текущей нагрузки.

Интерфейс ТфОП реализуется в транкинговых системах различными способами. В недорогих системах (напр., SmarTrunk) подключение производится по двухпроводной

коммутируемой линии. Более современные транкинговые системы имеют в составе интерфейса ТфОП аппаратуру прямого набора номера DID (Direct Inward Dialing), обеспечивающую доступ к абонентам транкинговой сети с использованием стандартной нумерации абонентской телефонной станции (АТС). Ряд транкинговых систем, претендующих на высокое качество обслуживания, использует цифровое ИКМсоединение с аппаратурой АТС.

Соединение с ТфОП является традиционным для транкинговых систем, но в последнее время все более возрастает число приложений, предполагающих передачу данных, в связи с чем наличие интерфейса сети с коммутацией пакетов становится обязательным.

Терминал технического обслуживания и эксплуатации (терминал О&М)

располагается, как правило, на базовой станции однозоновой сети. Терминал предназначен для контроля за состоянием системы, проведения диагностики неисправностей, учета тарификационной информации, внесения изменений в базу данных абонентов. Подавляющее большинство выпускаемых и разрабатываемых транкинговых систем имеют возможность удаленного подключения терминала О&М через ТфОП или сеть с коммутацией пакетов (СКП).

Диспетчерский пульт. Необязательными, но очень характерными элементами инфраструктуры транкинговой системы являются диспетчерские пульты. Дело в том, что транкинговые системы используются в первую очередь теми потребителями, чья работа не обходится без диспетчера - службы охраны правопорядка, скорая медицинская помощь, пожарная охрана, транспортные компании, муниципальные службы. Диспетчерские пульты могут включаться в систему по абонентским радиоканалам, или подключаться по выделенным линиям непосредственно к коммутатору базовой станции. Следует отметить, что в рамках одной транкинговой системы может быть организовано несколько независимых сетей связи. Пользователи каждой из таких сетей не будут замечать работу соседей, и что не менее важно, не смогут вмешиваться в работу других сетей. Поэтому, в одной транкинговой системе могут работать несколько диспетчерских пультов, различным образом подключенных к ней.

Абонентское оборудование транкинговых систем включает в себя широкий набор устройств. Как правило, наиболее многочисленными являются полудуплексные радиостанции - именно они в наибольшей степени подходят для работы в замкнутых группах. В большинстве своем это функционально ограниченные устройства, не имеющие цифровой клавиатуры. Их пользователи имеют возможность связываться лишь с абонентами внутри своей рабочей группы, а также посылать экстренные вызовы диспетчеру. Впрочем, этого вполне достаточно для большинства потребителей услуг связи транкинговых систем. Встречаются и полудуплексные радиостанции с широким набором функций и цифровой клавиатурой, но они, будучи заметно дороже, предназначены для более узкого привилегированного круга абонентов.

В транкинговых системах постепенно приживается новый класс абонентских устройств - дуплексные радиостанции, скорее напоминающие сотовые телефоны, но обладающие значительно большей функциональностью по сравнению с последними. Дуплексные радиостанции транкинговых систем обеспечивают пользователям не только полноценное соединение с ТфОП, но и возможность групповой работы в полудуплексном режиме. Эти радиостанции предназначены в первую очередь для персонала высшего звена управления компаний, использующих транкинговые системы для организации корпоративных сетей. Стоимость дуплексных транкинговых радиостанций значительно выше, чем сотовых телефонов: от $ 1500 (аналоговая) до $ 2500 (цифровая). Несмотря на высокую цену, применение дуплексных транкинговых радиостанций позволяет в большинстве случаев интегрировать все необходимые руководителю средства связи в одном устройстве.
