Как полудуплексные, так и дуплексные транкинговые радиостанции выпускаются не только в портативном, но и в автомобильном исполнении. Как правило, выходная мощность передатчиков автомобильных радиостанций выше.

Относительно новым классом устройств для транкинговых систем являются терминалы передачи данных. В аналоговых транкинговых системах терминалы передачи данных - это специализированные радиомодемы, поддерживающие соответствующий протокол радиоинтерфейса. Для цифровых систем более характерно встраивание интерфейса передачи данных в абонентские радиостанции различных классов. Как правило, это асинхронный интерфейс типа RS-232. В состав автомобильного терминала передачи данных часто включают спутниковый навигационный приемник системы Global Position System (GPS), предназначенный для определения текущих координат и последующей передачи их диспетчеру на пульт.

В транкинговых системах используются также стационарные радиостанции, преимущественно для подключения диспетчерских пультов. Выходная мощность передатчиков стационарных радиостанций приблизительно такая же, как у автомобильных радиостанций.

Многозоновые системы.

Наиболее ранние стандарты транкинговых систем не предусматривали каких-либо механизмов взаимодействия различных зон обслуживания. Архитектура многозоновых транкинговых систем может строиться по двум различным принципам. В том случае, если определяющим фактором является стоимость оборудования, используется распределенная межзональная коммутация. Структура такой системы показана на рисунке 2.2. Каждая базовая станция в такой системе имеет свое собственное подключение к ТфОП. Этого уже вполне достаточно для организации многозоновой системы - при необходимости вызова из одной зоны в другую он производится через интерфейс ТфОП, включая процедуру набора телефонного номера. Кроме того, базовые станции могут быть непосредственно соединены с помощью физических выделенных линий связи (чаще всего используются малоканальные радиорелейные линии). Лишь в последнее время сети с коммутацией пакетов стали рассматриваться как средство объединения зон для транкинговых систем. Так, в новейшей цифровой системе DigiStar фирмы Digital Wireless Corporation в качестве опорной сети для объединения зон может использоваться любая сеть с коммутацией пакетов, поддерживающая протокол IP, в том числе глобальная сеть Интернет. Принимая во внимание тот факт, что стоимость доступа к Интернет намного ниже стоимости междугородной телефонной связи, и уж тем более ниже стоимости установки собственных выделенных физических линий, решение фирмы Digital Wireless Corporation нельзя не признать заслуживающим внимания.

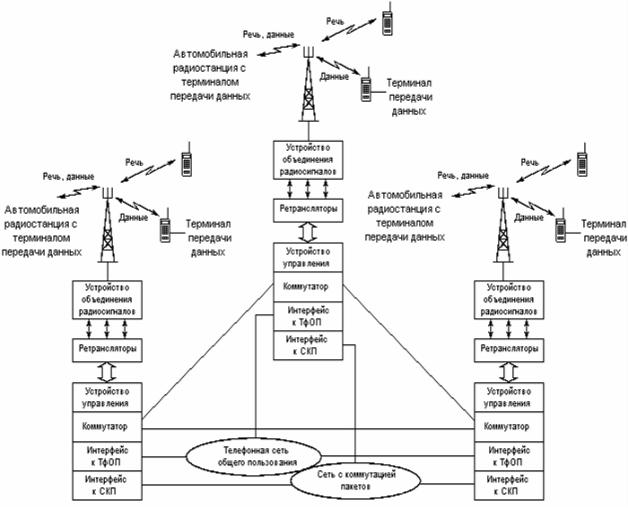

Рис. 2.2. Обобщенная структура транкинговой системы с распределенной межзональной коммутацией

Все же, использование распределенной межзональной коммутации пригодно лишь для систем с небольшим количеством зон и с невысокими требованиями к оперативности трансзональных вызовов (особенно в случае соединения через коммутируемые каналы ТфОП). В системах с высоким качеством обслуживания используется другая архитектура многозоновых систем - архитектура с централизованной коммутацией. Структура многозоновой транкинговой системы с централизованной коммутацией показана на рисунке 2.3.

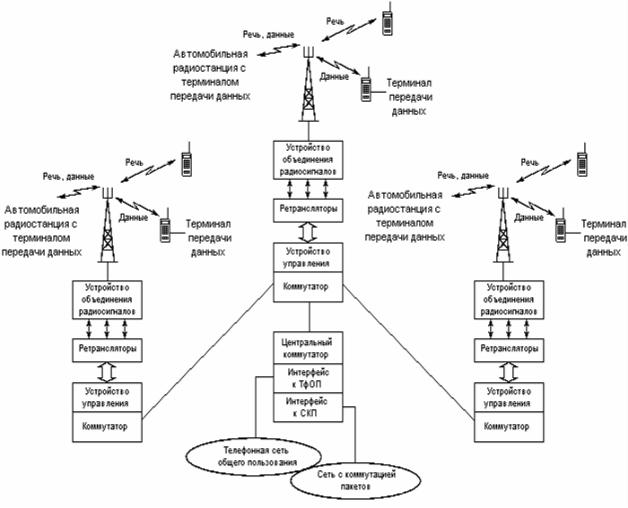

Рис. 2.3. Обобщенная структура транкинговой системы с централизованной межзональной коммутацией

Важнейший элемент этой схемы - межзональный коммутатор. Он обрабатывает все виды трансзональных вызовов. Таким образом, весь межзональный трафик проходит через один коммутатор, соединенный с базовыми станциями по выделенным линиям. Это обеспечивает быструю обработку вызовов, возможность подключения централизованных диспетчерских пультов. Информация о местонахождении абонентов системы с централизованной коммутацией хранится в единственном месте, поэтому ее легче защитить. Кроме того, межзональный коммутатор осуществляет также функции централизованного интерфейса ТфОП и СКП, что позволяет при необходимости полностью контролировать как речевой трафик телефонной сети, так и трафик всех приложений передачи данных, связанный с внешними СКП, например Интернет. Таким образом, система с централизованной коммутацией обладает более высокой управляемостью. За все эти преимущества приходится дорого платить - стоимость одного только коммутатора составляет сотни тысяч долларов, а ведь нужно еще обеспечить его подключение к базовым станциям по выделенным линиям.

Итак, можно выделить несколько важнейших архитектурных признаков, присущих транкинговым системам. Во-первых, это ограниченная (а значит, недорогая) инфраструктура. В многозоновых транкинговых системах она более развита, но все равно не идет ни в какое сравнение с мощью инфраструктуры сотовых сетей.

Во-вторых, это большой пространственный охват зон обслуживания базовых станций - объясняется необходимостью поддержания групповой работы на обширных территориях и требованиями минимизации стоимости системы. В сотовых сетях, где

инвестиции в инфраструктуру быстро окупаются, а трафик растет, базовые станции размещаются все более плотно, с малым радиусом зон покрытия (сот). При развертывании транкинговых систем все обстоит несколько иначе - объем финансирования, как правило, ограничен, и для достижения высокой эффективности капиталовложений нужно обслужить с помощью одного комплекта оборудования базовой станции возможно более обширную территорию.

В-третьих, широкий набор абонентского оборудования позволяет транкинговым системам охватить практически весь спектр потребностей корпоративного потребителя в подвижной связи. Возможность обслуживания разнородных по функциональному назначению устройств в единой системе - еще один путь к минимизации расходов.

В-четвертых, транкинговые системы позволяют на базе своих каналов организовать независимые выделенные сети связи (или, как принято говорить в последнее время, частные виртуальные сети). Это означает, что несколько организаций могут совместными усилиями развернуть единую систему, вместо установки отдельных систем. Таким образом, достигается ощутимая экономия радиочастотного ресурса, а также снижение стоимости инфраструктуры.

Таким образом, все архитектурные признаки транкинговых систем свидетельствуют о прочности позиций последних в корпоративном секторе рынка систем и средств подвижной связи.

Службы транкинговых систем

Транкинговые системы связи характеризуются широким разнообразием служб, обеспечивающих работу различного оборудования, а также поддержку сетей связи внутри этих систем. Наиболее важной и наиболее часто используемой службой транкинговых систем является служба внутренних вызовов.

Внутренние вызовы.

Транкинговые сети предоставляют абонентам возможность производить различные типы вызовов внутри системы: индивидуальный (персональный) и групповой (диспетчерский). В первом случае вызов направляется только одному абоненту, во втором - нескольким абонентам.

Основным типом вызова в транкинговых системах является групповой вызов в рамках одной группы (см. рис.2.4). Групповой вызов принципиально может быть произведен только в полудуплексном режиме - пока вызывающий абонент говорит и его радиостанция находится в режиме передачи, все остальные члены группы принимают речь вызывающего абонента. Таким образом, реплика любого члена группы автоматически становится слышимой всеми участниками группы. Групповой вызов может производиться с самой простой (а следовательно, недорогой) полудуплексной радиостанции - для этого пользователю достаточно, как правило, лишь нажать на кнопку "Передача". Вхождение в связь с ретранслятором и группой абонентов производятся в этом случае автоматически. Этот тип вызова обеспечивают все известные транкинговые системы.

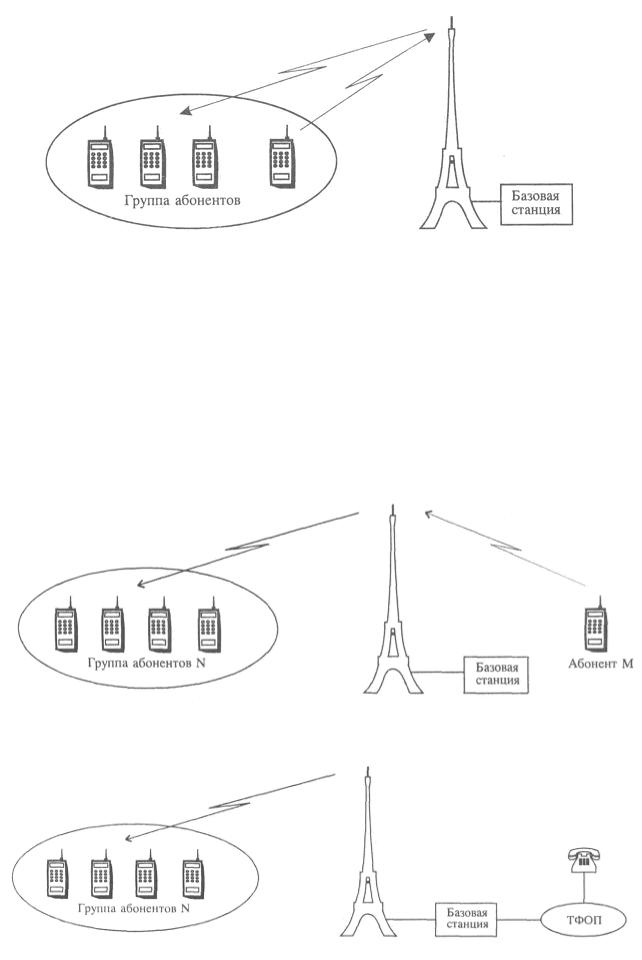

Рис. 2.4. Групповой вызов

В большинстве существующих транкинговых систем предусмотрена возможность одновременного вызова абонентов нескольких групп. К числу таких вызовов относятся общий вызов (all call), экстренный вызов (от диспетчера). В некоторых системах используется иерархическое вложение групп и предусматриваются соответствующие типы вызовов: многоуровневый, многогрупповой и т.д. Как правило, право производить столь сложные вызовы предоставляется только диспетчеру. Некоторые системы обеспечивают возможность соединения с произвольно выбранной группой, причем не только для абонента транкинговой системы (см. рис.2.5), но и для абонента телефонной сети общего пользования (см. рис.2.6).

Рис. 2.5. Вызов произвольно выбранной группы
