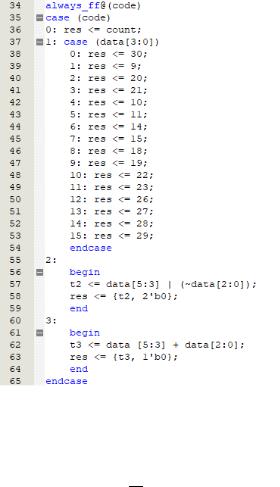

Рисунок 1.5.7 – Операционный блок В него идут значения из входного блока. При помощи кода операции

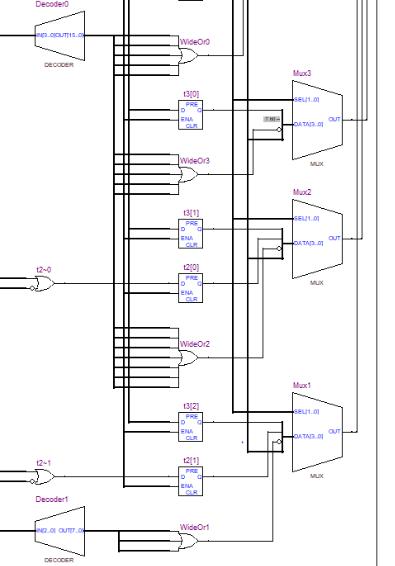

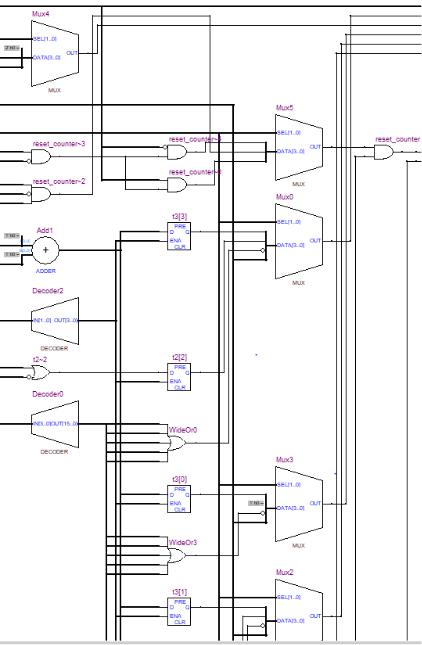

выбирается операция. В зависимости от кода операции происходит либо вычисление логической функции , либо арифметическое сложение, либо операция кодирования 4b5b-кода. На рисунках 1.5.8 – 1.5.9 представлена схема из RTL Viewer для данной части устройства.

21

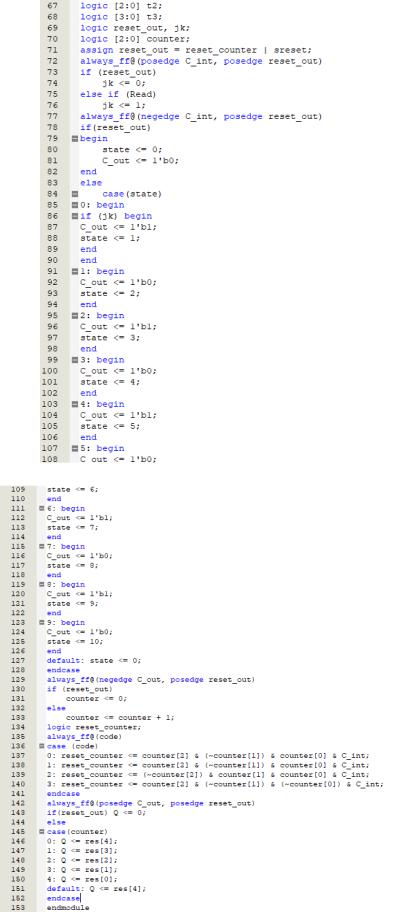

Рисунок 1.5.10 – Выходной блок (1)

Рисунок 1.5.11 – Выходной блок (3)

24

Он считывает сигнал чтения и выдает данные последовательным кодом,

старшими разрядам вперёд. Выходной блок выдает разное количество сигналов в зависимости от кода. На рисунке 1.5.12 представлена схема из RTL Viewer для данной части устройства.

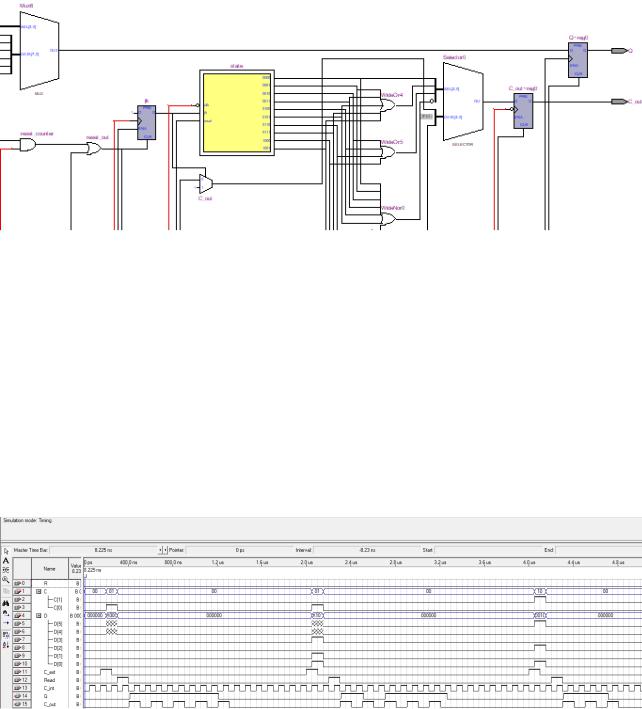

Рисунок 1.5.12 – Схема из RTL Viewer выходного блока

1.6 МОДЕЛИРОВАНИЕ УСТРОЙСТВА, ОПИСАННОГО КОДОМ HDL

На рисунках 1.6.1 – 1.6.4 представлены результаты моделирования в режиме Timing. На рисунках 1.6.5 – 1.6.8 представлены результаты моделирования в режиме Functional. В промежуток 0-1400нс представлена работа первого сигнала, 2000-3200нс – второго, 4000-4800нс – третьего, 5950-

6800нс – четвертого, 10000-11000нс – пятого, 12000-13000нс – шестого, 14000-

15200нс – седьмого, 16000-17150нс – восьмого, 17700-19100нс – девятого.

Рисунок 1.6.1 – Моделирование в режиме Timing
