МИНОБРНАУКИ РОССИИ

––––––––––––––––––––––––––––––––––––––

Санкт-Петербургский государственный электротехнический университет «ЛЭТИ»

––––––––––––––––––––––––––––––––––––––

Д. В. Гайворонский, Т. Я. Новосельцева

Имитатор сигналов, отраженных от движущейся цели,

на БИС Altera

Учебное пособие

Санкт-Петербург Издательство СПбГЭТУ «ЛЭТИ»

2011

- 1 -

1.ПОСТАНОВКА ЗАДАЧИ

1.1.Имитатор подвижного сигнала

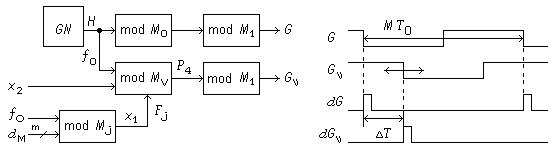

Имитатор радиолокационного сигнала предназначен для проверки работоспособности и настройки устройств обработки сигналов в радиолокационных системах. На рис. 1.1, a изображена структурная схема имитатора радиолокационных сигналов: G – сигнал, из которого формируется зондирующий

импульс dG; Gv – сигнал, из которого формируется импульс dGv отраженный от движущейся цели. Эти сигналы имеют период повторения T = MT0, где M = M0M1, T0 = 1 f0 – период тактового сигнала (рис. 1.1, б).

Рис. 1.1. Схема имитатора радиолокационного сигнала

Задачей имитатора является сдвиг временнóго положения импульсов dGv относительно импульсов dG на время T0 при воздействии каждого пере-

хода сигнала x1 с 1 на 0 (сдвиг производится по команде dx1 = 1, где d – оператор логического дифференцирования [1]). Направление сдвига определяется значением сигнала x2. Если сигнал x1 имеет постоянную частоту Fj = = FM j , то сигнал dGv будет перемещаться по отношению к сигналу dG с

постоянной скоростью, что соответствует имитации цели, движущейся с фиксированной радиальной скоростью.

Основным узлом такого имитатора является счетчик с программируемым модулем пересчета Mv = M0, M0 – 1, M0 + 1 [2]. Действительно, если при dx1 = 0 модуль пересчета Mv = M0, то частоты сигналов G и Gv равны, разность их фаз (разность T временных положений сигналов dG и dGv) опре-

- 4 -

деляет задержку отраженного сигнала по отношению к зондирующему, т. е. эта разность содержит информацию о дальности до цели. При подаче управ-

ляющего сигнала dx1 = 1 счетчик переключается с модуля M0 на M0 – 1 или M0 + 1 в зависимости от значения другого управляющего сигнала x2, что приводит к появлению переноса P4 на один такт раньше или позже, чем при мо-

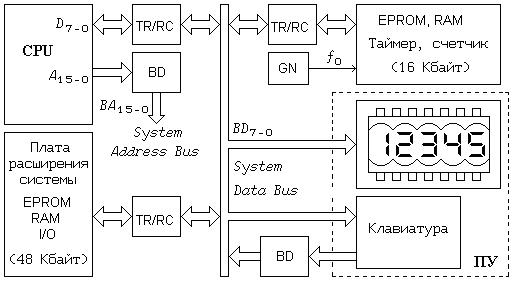

дуле пересчета M0. Чем выше частота f0 тактового сигнала, тем меньше дискретность квантования фазы (дальности до цели) и тем выше качество имитатора. Задачей курсовой работы является проектирование имитатора сигналов, параметры которых задаются нажатием клавиш клавиатуры имитатора. Код нажатой клавиши вводится в микроЭВМ программным методом с квитированием или по прерыванию. По коду клавиши идентифицируется ее назначение и производится соответствующее управление работой счетчиков,

обеспечивающих заданные параметры сигналов G и Gv.

1.2. Микропроцессор 1821ВМ85

Схема процессорного блока изображена на рис. 1.2 и выполнена с использованием макроэлементов (отдельно макроэлементы представлены на рис. 1.3):

74373b – регистр младшего байта адреса, 74244b – буфер старшего байта адреса, lpm_bustri – приемопередатчик системной шины данных, 74157 – де-

шифратор системных сигналов управления, вырабатывающий из сигнала RD (read) чтения внешнего устройства I/O или памяти сигналы MEMR (memory

read) – чтение данных из памяти или I /OR (I/O read) – чтение внешнего устройства, а из сигнала WR (write) записи данных в память или I/O сигналы

MEMW (memory write) – запись данных в память или I /OW (I/O write) – за-

A15–8 (address bus) – старший байт адреса памяти;

(multiplexed address/data bus) – мультиплексная шина адреса-

данных (в первом такте машинного цикла выдается младший байт адреса A7–0 памяти или адрес внешнего устройства, а в течение второго и третьего тактов машинного цикла – байт данных D7–0);

- 5 -
