4. СОЗДАНИЕ МАКРОЭЛЕМЕНТОВ В СИМВОЛЬНОМ РЕДАКТОРЕ

Пакет позволяет заменить синтезированные схемы макроэлементами, выполненными в символьном редакторе. Создадим макроэлемент делителя на 4, 5, 6 Div46_74 (рис. 4.1), для чего выполним указанную далее последовательность действий:

○вызываем файл Div46_74.gdf;

○вызываем созданный файл для редакции (File\CreatevDefault Symbol\Edit (рис. 4.1, a);

○оставляем только те сигналы, которые будут востребованы в общей схеме для соединения с остальными макроэлементами схемы (убираем Q4,

Q5N, Q7N, Q[3..0] и LN);

○видоизменяем схему, внося во входные и выходные сигналы знаки, необходимые для правильного понимания работы элемента, а именно:

○для входа X1 вводим символ, подчеркивающий импульсное воздей-

ствие – X1 \ Enter Pinstub \ в строку <same as above> вводим символ «v» сна-

чала шрифтом 7, а затем шрифтом 12 (рис. 4.1, б);

○поворачиваем символ на 90 и сдвигаем влево (рис. 4.1, в);

○повторяем процедуру для сигнала CLK;

○около динамических входов подписываем сигналы X1 и С (clk);

○заменяем название входного сигнала X2N на X2, на вход вводим символ инверсного сигнала (кружок);

○заменяем название выходного сигнала P4 на P4N и вводим символ инверсного сигнала (кружок).

На рис. 4.1, г представлен макроэлемент в символьном редакторе, файл которогоDiv46_74.sym затемпомещаетсявкаталогвместесфайломDiv46_74.gdf.

б

a

Рис. 4.1. Этапы создания макроэлемента в символьном редакторе

- 36 -

6. ВЫПОЛНЕНИЕ ПРИНЦИПИАЛЬНОЙ СХЕМЫ

При выполнении принципиальной схемы исапользуется шинный принцип формирования. Для создания схемы используем символьные макроэлементы, представленные на рис. 6.1.

Рис. 6.1. Каждый элемент эквивалентен схеме на рисунке: а – рис. 3.1; б – рис. 3.3; в –

рис. 3.5; г – рис. 3.7; д – рис. 3.9, а; е – рис. 3.9, б; ж – рис. 3.14; з, и – рис. 3.12; к – рис. 3.16; л – рис. 1.3, а; м – рис. 3.21; н – рис. 3.22; о – рис. 3.19, а; п – рис. 3.19, б; р – рис. 3.19, в;

с– рис. 1.3, б

-38 -

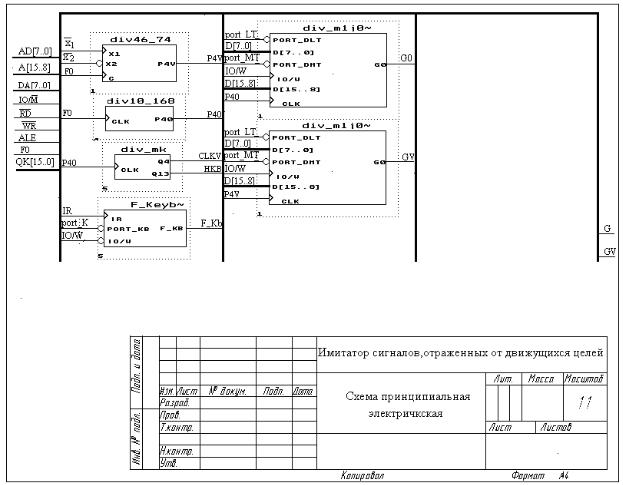

Рис. 6.2. Принципиальная схема

Затем на экран вызываются последовательно макроэлементы и производятся соединения между ними путем подписи всех входных и выходных сигналов. Фрагмент схемы представлен на рис. 6.2.

7.ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ ПРИНЦИПИАЛЬНОЙ СХЕМЫ

Вперечне элементов описываются элементы, расположенные в принципиальной схеме по столбцам (сначала первый столбец, затем второй и т. д.). Указывается название макроэлемента из принципиальной схемы, его функция

иномер рисунка, где изображен этот элемент в результате синтеза. Фрагмент перечня элементов представлен на рис. 7.1.

Результатом проектирования должны быть следующие материалы: 1. Пояснительная записка.

2. Программное обеспечение.
