Рис. 3.19. Интерфейсные схемы клавиатуры: а – формирователь X2; б – флаг клавиатуры; в – формирователь шины данных для ввода; г – расположение клавиш

Анализ назначения нажатой клавиши. Функциональное назначение клавиш показано на рис. 3.19, г: клавиши k = 0, 1, , 7 задают скорость движения цели vj (j = k), k = 8 и 9 – направление движения цели (клавиши 10 и 11

не используются), k = 12, 13, 14, 15 – период Ti сигнала G (i = 1, 2, 3, 4). Коды этих трех групп клавиш различаются значением двух старших

разрядов DO3DO2: 10 – направление движения; 00 и 01 – значение скорости vj; 11 – значение периода Ti. Для принятия решения маской 00001100 выделяются разряды DO3DO2 и содержимое аккумулятора сравнивается с числом 8: содержимое равно 8, если нажатая клавиша имеет коды 10 (клавиши направления движения); содержимое больше 8, если нажатая клавиша имеет коды 11 (клавиши значений периода Ti); содержимое меньше 8, если нажа-

тая клавиша имеет коды 0 (клавиши значений скорости vj). Программа обслуживания клавиатуры при использовании МЭ (два 16-разрядных счетчика для задания периода и один 16-разрядный счетчик для задания скорости

движения vj и программного ввода данных с квитированием имеет вид (зада-

ны адреса клавиатуры – 28h, триггера направления – 68h).

- 26 -

L1:	IN	port_KB	; А = DO DO DO DO DO						0
	MOV	C,A			4	3	2	1	0
	MOV	C,A	; запоминание кода в регистре C
	ANI	10h	; A = 0 0 0 D4 0 0 0 0 (квитирование)
	JZ	L1	; если D4 = IR = 0, повторный ввод
	OUT	port_KB	; сброс флага клавиатуры DO4 (см. рис. 3.19, б)
	MVI	A,0Fh	; A = 0 0 0 0 1 1 1 1
	ANA	C	; 0 0 0 D3D2D1D0 – код нажатой клавиши
	MOV	C,A	; запоминание в регистре C кода нажатой клавиши
	ANI	0Ch	; A = 0 0 0 0 D3D2 0 0
	CPI	8	; сравнение старших разрядов кода с числом 8
	JZ	L2	; переход к заданию направления движения
	JC	L3	; переход к заданию скорости движения
	CALL	TAB	; подпрограмма чтения таблицы данных
	OUT	port_dLT	; запись d	ML	в регистр младшего байта счетчика M
	INX	H		ML					1i
	INX	H	; адрес старшего байта dMM данных
	MOV	A,M	; пересылка dMM в аккумулятор
	OUT	port_dMT	; запись d	MM	в регистр старшего байта счетчика M
	JMP	L1		MM					1i
L2:	JMP	L1	; переход на ввод кода клавиши
L2:	MOV	A,C	; A = 0 0 0 0 D3D2D1D0 – код нажатой клавиши
	OUT	port_X2	; запись D0 = DAL0 в триггер знака (см. рис. 3.19, а)
L3:	JMP	L1
L3:	CALL	TAB	; подпрограмма чтения таблицы данных
	OUT	port_dLV	; запись d	ML	в регистр младшего байта счетчика M
	INX	H		ML					1j
	INX	H
	MOV	A,M	; A = dMM
	OUT	port_dMV	; запись d	MM	в регистр старшего байта счетчика M
	JMP	L1		MM					1j
	JMP	L1
TAB: LXI		H,700h	; rp H = 0700h
	MOV	A,C	; A = 0 0 0 0 D3D2D1D0 – код нажатой клавиши
	ADD	A	; A = A + A = 2C
	MOV	C,A	; формирование в rp B числа, равного
	MVI	B,0	; удвоенному коду клавиши
	DAD	B	; HL = HL + BC = 0700h + 2C – адрес памяти
	MOV	A,M	; A = dML – младший байт данных
	RET

Для таблицы данных отведена область ПЗУ, начинается с адреса 0700h. Для хранения двухбайтовых чисел используются две соседние ячейки памяти

- 27 -

с адресами A и A + 1. Подпрограмма TAB определяет адрес младшего байта данных и читает его из ПЗУ. Для определения адреса A по коду нажатой клавиши к начальному адресу 0700h прибавляется удвоенный код клавиши. Таким образом, по коду клавиши, например, с номером k = 2, задающей в соот-

ветствии с рис. 3.19, г скорость v2, определяются адреса двух ячеек памяти 0704h и 0705h, где хранятся соответственно младший и старший байты числа dM2 . При выполнении команды OUT port_KB на ЛЭ ИЛИ (см. рис. 3.19, б)

поступают сигналы portKB = 0 и I / OW = 0, на выходе ЛЭ вырабатывается сигнал R = 0, устанавливающий триггер флага клавиатуры в состояние Q = 0, что приводит к сбросу флага клавиатуры (сигнал DO4 = 0). При выполнении команды OUT CSX2 по сигналам portX 2 =0 и I / OW = 0 вырабатывается сигнал = 0 (см. рис. 3.19, а), перепадом с 0 на 1 которого в триггер знака x2

записывается значение разряда BD0 = DO0.

Если ввод данных с клавиатуры производится по прерыванию (сигнал IR подается на вход RST7.5), тогда программа обработки прерываний должна начаться с запоминания содержимого регистровых пар, аккумулятора и регистра признаков. Затем следует ввод данных и их анализ.

PUSH	H
PUSH	B
PUSH	PSW
IN	CSKB
MOV	C,A
MVI	A,0Fh
ANA	C
MOV	C,A
ANI	0Ch
CPI	8
JZ	L2
JC	L3
CALL	TAB
OUT	port_dLT
INX	H
MOV	A,M
OUT	port_dMT
JMP	L1

;А = DO4DO3DO2DO1DO0

;запоминание кода в регистре C

;A = 0 0 0 0 1 1 1 1

;0 0 0 D3D2D1D0 – код нажатой клавиши

;запоминание в регистре C кода нажатой клавиши

;A = 0 0 0 0 D3D2 0 0

;сравнение старших разрядов кода с числом 8

;переход к заданию направления движения

;переход к заданию скорости движения

;подпрограмма чтения таблицы данных

;записьdML врегистрмладшегобайта(см. рис. 3.12)

;адрес старшего байта dMM данных

;пересылка dMM в аккумулятор

;записьdMM врегистрстаршегобайта(см. рис. 3.12)

- 28 -

L2:	MOV	A,C
	OUT	port_X2
	JMP	L1
L3:	CALL	TAB
	OUT	port_dLV
	INX	H
	MOV	A,M
	OUT	port_dMV
	JMP	L1
TAB: LXI		H,700h
	MOV	A,C
	ADD	A
	MOV	C,A
	MVI	B,0
	DAD	B
	MOV	A,M
	RET
L1:	POP	PSW
	POP	B
	POP	H
	EI

RET

;A = 0 00 0 D3D2D1D0 – код нажатой клавиши

;записьD0 = DAL0 втриггерзнака(см. рис. 3.19, а)

;подпрограмма чтения таблицы данных

;запись dML в регистр младшего байта счетчика

;M1j, рис. 3.16

;A = dMM

;запись dMM в регистр старшего байта счетчика

;M1j, рис. 3.16

;rp H = 0700h

;A = 0 0 0 0 D3D2D1D0 – код нажатой клавиши

;A = A + A = 2C

;формирование в rp B числа, равного

;удвоенному коду клавиши

;HL = HL + BC = 0700h + 2C – адрес памяти

;A = dML – младший байт данных

;разрешение всех прерываний (после следующей

;команды)

;возврат из подпрограммы обработки прерываний

;RST 7.5

3.7.Приемопередатчик, обслуживающий внешние устройства схемы

Через этот приемопередатчик осуществляется связь системной шины данных с внешними устройствами. На рис. 3.20 представлена схема приемопередатчика, в котором шина DB[7..0] подключена к локальной шине DAL[7..0], а шина DA[7..0] – к системной шине DBS[7..0]. При T = 1 обеспечивается передача от шины DA приемопередатчика к шине DB. Сигнал T =

= RD , поэтому при выполнении команды IN port сигнал RD = 0 и приемопередатчик передает данные от внешнего устройства через локальную шину DB к системной шине DA, а далее от системной шины процессора через приемопередатчик процессора к локальной шине и в процессор. При выполнении

- 29 -

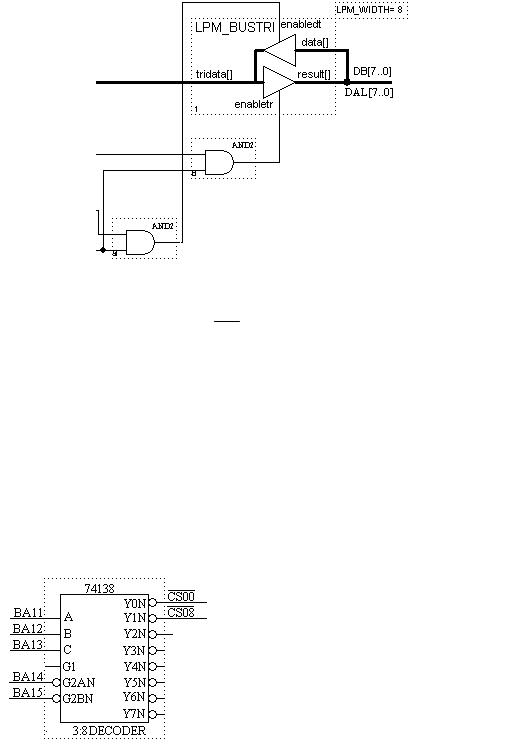

Рис. 3.20. Приемопередатчик внешних устройств

команды OUT port сигнал RD = 1, происходит передача данных от DA к DB в приемопередатчике процессора, т. е. на системную шину данных, а затем от DA к DB в приемопередатчике внешних устройств, т. е. от системной шины данных к локальной и далее во внешнее устройство.

3.8. Дешифратор адресов

При работе имитатора CPU обращается к следующим устройствам: две схемы памяти (ПЗУ и ОЗУ):

○ ПЗУ 573РФ2 объемом 2K 8 бит (для хранения программного обес-

	печения и таблицы данных);
	○ ОЗУ 537РУ10 объемом 2K 8 бит (для
	стека и хранения данных).
	Поэтому необходимо использовать два
	дешифратора адресов – адресов схем памяти и
	адресов внешних устройств. Дешифратор адре-
	сов схем памяти выполнен на МЭ 74138
Рис. 3.21. Дешифратор адресов	(рис. 3.21). Назначение выходных сигналов де-
схем памяти	шифратора, значения начальных ABEG и конеч-

ных AEND адресов представлены в табл. 3.12. При построении схемы на макроэлементах, в состав которой входят два

16-разрядных счетчика, число внешних устройств увеличивается до восьми:

○регистр младшего байта данных в делителе на M1i

-30 -
