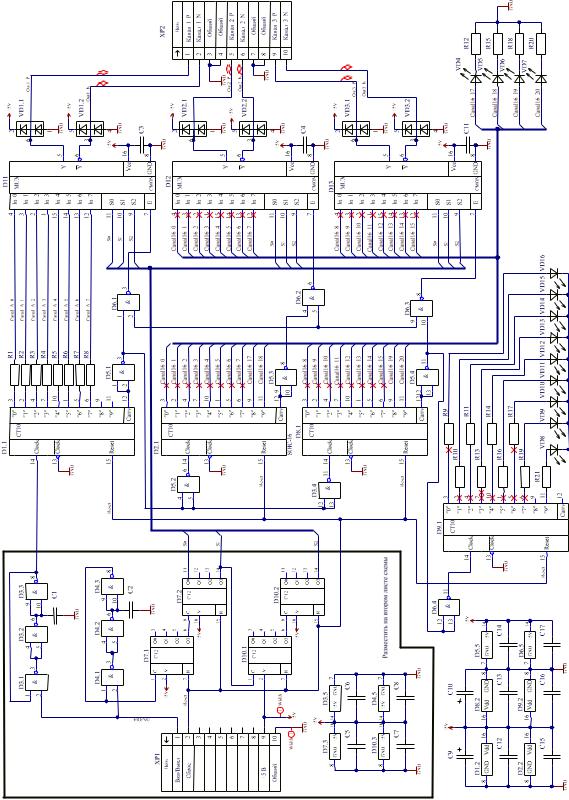

Вариант 2. Преобразователь данных МИЭТ. 464512.002 Э3

121

Перечень элементов к варианту 2А

С1…C2

Конденсатор К10-79-50 В-0,047 мкФ+80%-20%-H90 АЖЯР.673511.004 ТУ

2

С3…C8

Конденсатор К10-79-50 В-0,1 мкФ+80%-20%-H90 АЖЯР.673511.004 ТУ

6

C9…C10

Конденсатор К53-65 "C" - 16 В - 1 мкФ ±10% АЖЯР.673546.004 ТУ

2

С11…С14

Конденсатор К10-79-50 В-0,1 мкФ+80%-20%-Н90 АЖЯР.673511.004 ТУ

4

D1, D2

Микросхема HCF4017BM1 "STMicroelectronics"

2

D3…D6

Микросхема 74AC00SC "ON Semiconductor"

4

D7

Микросхема MC14520BDWG "Motorola"

1

D8, D9

Микросхема HCF4017BM1 "STMicroelectronics"

2

D10

Микросхема MC14520BDWG "Motorola"

1

D11.. D13

Микросхема 74HC151D "NXP Semiconductors"

3

R1…R8

Резистор Р1-12-0,125 47 Ом 5%-M-"A" АЛЯР.434110.005 ТУ

8

R9…R21

Резистор Р1-12-0,25 270 Ом 5%-M-"A" АЛЯР.434110.005 ТУ

13

VD1...VD3

Диод BAV99S "Nexperia"

3

VD4...VD7

Диод AP2012 MGC "Kingbright"

4

VD8

Диод AP2012EC "Kingbright"

1

VD9...VD16

Диод AP2012 MGC "Kingbright"

8

XP1, XP2

Вилка угловая TE_1-1634689-0 "TE Connectivity"

2



Перечень элементов к варианту 2В









С1…C2

Конденсатор К10-79-50 В-1000 пФ+80%-20%-H90 АЖЯР.673511.004 ТУ

2

С3…C8

Конденсатор К10-79-50 В-0,1 мкФ+80%-20%-H90 АЖЯР.673511.004 ТУ

6

C9…C10

Конденсатор К53-65 "D" - 16 В - 10 мкФ ±10% АЖЯР.673546.004 ТУ

2

С11…С14

Конденсатор К10-79-50 В-0,1 мкФ+80%-20%-Н90 АЖЯР.673511.004 ТУ

4

D1, D2

Микросхема HCF4017BM1 "STMicroelectronics"

2

D3…D6

Микросхема 74AC00PC "ON Semiconductor"

4

D7

Микросхема MC14520BCP "Motorola"

1

D8, D9

Микросхема HCF4017BM1 "STMicroelectronics"

2

D10

Микросхема MC14520BCP "Motorola"

1

D11.. D13

Микросхема 74HC151N "NXP Semiconductors"

3

R1…R8

Резистор Р1-12-0,125 47 Ом 5%-M-"A" АЛЯР.434110.005 ТУ

8

R9…R21

Резистор Р1-12-0,25 270 Ом 5%-M-"A" АЛЯР.434110.005 ТУ

13

VD1...VD3

Диод BAV99S "Nexperia"

3

VD4...VD7

Диод AP2012 MGC "Kingbright"

4

VD8

Диод AP2012EC "Kingbright"

1

VD9...VD16

Диод AP2012 MGC "Kingbright"

8

XP1

Вилка угловая TE_1-1634689-0 "TE Connectivity"

1

XP2

Вилка прямая TE_1-1634688-0 "TE Connectivity"

1

122

Перечень элементов к варианту 2С

С1…C2

Конденсатор К10-79-50 В-1500 пФ+80%-20%-H90 АЖЯР.673511.004 ТУ

2

С3…C8

Конденсатор К10-79-50 В-0,1 мкФ+80%-20%-H90 АЖЯР.673511.004 ТУ

6

C9…C10

Конденсатор К53-65 "В" - 16 В – 4,7 мкФ ±10% АЖЯР.673546.004 ТУ

2

С11…С14

Конденсатор К10-79-50 В-0,1 мкФ+80%-20%-Н90 АЖЯР.673511.004 ТУ

4

D1, D2

Микросхема HCF4017BEY "STMicroelectronics"

2

D3…D6

Микросхема 74AC00PC "ON Semiconductor"

4

D7

Микросхема MC14520BCP "Motorola"

1

D8, D9

Микросхема HCF4017BEY "STMicroelectronics"

2

D10

Микросхема MC14520BDWG "Motorola"

1

D11, D12

Микросхема 74HC151N "NXP Semiconductors"

2

D13

Микросхема 74HC151D "NXP Semiconductors"

1

R1…R8

Резистор Р1-12-0,125 47 Ом 5%-M-"A" АЛЯР.434110.005 ТУ

8

R9…R21

Резистор Р1-12-0,25 270 Ом 5%-M-"A" АЛЯР.434110.005 ТУ

13

VD1...VD3

Диод BAV99S "Nexperia"

3

VD4...VD7

Диод AP2012 MGC "Kingbright"

4

VD8

Диод AP2012EC "Kingbright"

1

VD9...VD16

Диод AP2012 MGC "Kingbright"

8

XP1

Вилка угловая TE_1-1634689-0 "TE Connectivity"

1

XP2

Вилка прямая TE_1-1634688-0 "TE Connectivity"

1

Дополнительные требования к вариантам 2А, 2В, 2С

Цепи Out1_P, Out1_N, Out2_P, Out2_N, Out3_P, Out3_N вести дифференциальными парами.

Цепи Canal_A_[0..7] выровнять по длине с точностью 5 мм.

Фильтрующие конденсаторы С3…С8, С11…С14 установить в непосредственной близости от микросхем.

С9, С10 установить по разным краям платы.

Все планарные элементы установить на одной стороне платы.

123

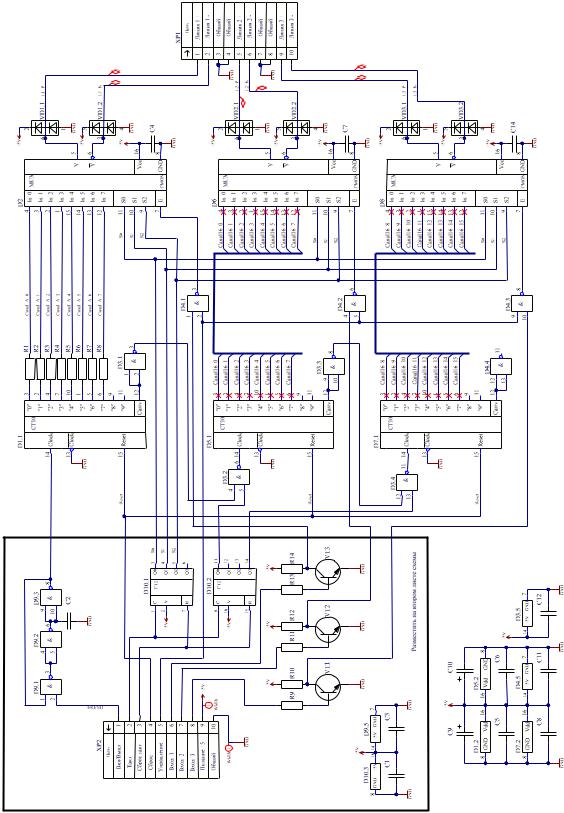

Вариант 3. Модуль управления МИЭТ. 464512.003 Э3

124

Перечень элементов к варианту 3А

С1

Конденсатор К10-79-50 В-0,1 мкФ+80%-20%-Н90 АЖЯР.673511.004 ТУ

1

С2

Конденсатор К10-79-50 В-820 пФ+80%-20%-Н90 АЖЯР.673511.004 ТУ

1

С3…C8

Конденсатор К10-79-50 В-0,1 мкФ+80%-20%-Н90 АЖЯР.673511.004 ТУ

6

С9, C10

Конденсатор К53-65 "C" - 16 В - 1 мкФ ±10% АЖЯР.673546.004 ТУ

2

С11…C14

Конденсатор К10-79-50 В-0,1 мкФ+80%-20%-Н90 АЖЯР.673511.004 ТУ

4

D1

Микросхема HCF4017BEY "STMicroelectronics"

1

D2

Микросхема 74HC151D "NXP Semiconductors"

1

D3, D4

Микросхема 74AC00SC "ON Semiconductor"

2

D5

Микросхема HCF4017BEY "STMicroelectronics"

1

D6

Микросхема 74HC151D "NXP Semiconductors"

1

D7

Микросхема HCF4017BEY "STMicroelectronics"

1

D8

Микросхема 74HC151D "NXP Semiconductors"

1

D9

Микросхема 74AC00SC "ON Semiconductor"

1

D10

Микросхема MC14520BDWG "Motorola"

1

R1…R8

Резистор Р1-12-0,125 1 кОм 5%-M-"A" АЛЯР.434110.005 ТУ

8

R9

Резистор Р1-12-0,1 4,7 кОм 5%-M-"A" АЛЯР.434110.005 ТУ

1

R10

Резистор Р1-12-0,25 100 Ом 5%-M-"A" АЛЯР.434110.005 ТУ

1

R11

Резистор Р1-12-0,1 4,7 кОм 5%-M-"A" АЛЯР.434110.005 ТУ

1

R12

Резистор Р1-12-0,25 100 Ом 5%-M-"A" АЛЯР.434110.005 ТУ

1

R13

Резистор Р1-12-0,1 4,7 кОм 5%-M-"A" АЛЯР.434110.005 ТУ

1

R14

Резистор Р1-12-0,25 100 Ом 5%-M-"A" АЛЯР.434110.005 ТУ

1

VD…VD3

Диод BAV99S "Nexperia"

3

VT1…Vt3

Транзистор 2Т665А9 АЕЯР.432140.605 ТУ

3

XP1, XP2

Вилка угловая TE_1-1634689-0 "TE Connectivity"

2



Перечень элементов к варианту 3В









С1

Конденсатор К10-79-50 В-0,1 мкФ+80%-20%-Н90 АЖЯР.673511.004 ТУ

1

С2

Конденсатор К10-79-50 В-1000 пФ+80%-20%-Н90 АЖЯР.673511.004 ТУ

1

С3…C8

Конденсатор К10-79-50 В-0,1 мкФ+80%-20%-Н90 АЖЯР.673511.004 ТУ

6

С9, C10

Конденсатор К53-65 "D" - 16 В - 10 мкФ ±10% АЖЯР.673546.004 ТУ

2

С11…C14

Конденсатор К10-79-50 В-0,1 мкФ+80%-20%-Н90 АЖЯР.673511.004 ТУ

4

D1

Микросхема HCF4017BM1 "STMicroelectronics"

1

D2

Микросхема 74HC151N "NXP Semiconductors"

1

D3, D4

Микросхема 74AC00SC "ON Semiconductor"

2

D5

Микросхема HCF4017BM1 "STMicroelectronics"

1

D6

Микросхема 74HC151N "NXP Semiconductors"

1

D7

Микросхема HCF4017BM1 "STMicroelectronics"

1

D8

Микросхема 74HC151N "NXP Semiconductors"

1

D9

Микросхема 74AC00SC "ON Semiconductor"

1

D10

Микросхема MC14520BDWG "Motorola"

1

R1…R8

Резистор Р1-12-0,125 1 кОм 5%-M-"A" АЛЯР.434110.005 ТУ

8

R9

Резистор Р1-12-0,1 4,7 кОм 5%-M-"A" АЛЯР.434110.005 ТУ

1

R10

Резистор Р1-12-0,5 51 Ом 5%-M-"A" АЛЯР.434110.005 ТУ

1

R11

Резистор Р1-12-0,1 4,7 кОм 5%-M-"A" АЛЯР.434110.005 ТУ

1

R12

Резистор Р1-12-0,5 51 Ом 5%-M-"A" АЛЯР.434110.005 ТУ

1

R13

Резистор Р1-12-0,1 4,7 кОм 5%-M-"A" АЛЯР.434110.005 ТУ

1

125
