провести обновление электрической схемы из библиотек;

откорректировать схему, если требуется;

запустить обновление топологии из схемы;

откорректировать топологию, если требуется;

перевыпустить файлы для изготовления платы;

исправить конструкторскую документацию.

При внесении изменений в схему необходимо:

провести обновление топологии из схемы;

откорректировать топологию, если требуется;

перевыпустить файлы для изготовления платы;

исправить конструкторскую документацию;

При внесении изменений в топологию необходимо:

провести обратное обновление схемы из топологии;

откорректировать схему, если требуется;

перевыпустить файлы для изготовления платы;

исправить конструкторскую документацию;

Передача информации о произведённых изменениях осуществляется с помощью специального механизма ECO (Engineering Change Order) – это текстовый файл, содержащий команды, с помощью которых выполняются изменения (удаление и добавление элементов, переименовывание цепей и компонентов и т.д.). Файл ECO

формирует специальная программа-компаратор, которая сравнивает структуры схемы и топологии, представленные после компиляции во внутреннем формате описания данных системы UDM (Unified Data Model).

Лабораторное задание

1. Загрузите свой проект, созданный в лабораторных работах № 1 – 11. Откройте схемотехническую библиотеку дополнительных элементов, которую создавали сами.

111

2.Измените графику одного из элементов, не перемещая выводы и не меняя ничего, кроме изображения элемента. Например, измените его толщину и цвет линий контура. Сохраните изменения в библиотеке.

3.Откройте электрическую схему и выполните команду Tools\Update from Library.

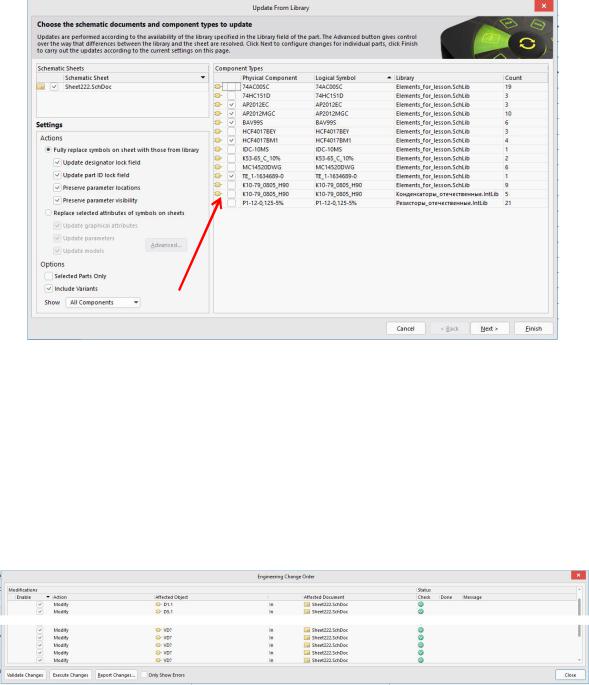

Рис.12.1.

Выбрав нужные элементы, нажмите иконку NEXT> (рис.12.1). Появится список обновляемых элементов. После подтверждения действия откроется окно ECO.

Нажатие кнопки Validate Changes начнёт проверку возможности осуществления запланированного действия. Зелёный и красный значки в каждой строке сигнализирует о возможности или невозможности выполнения какого-либо действия соответственно. Кнопка Execute Changes запускает выполнение передачи информации с помощью механизма ECO (рис.12.2).

112

Рис.12.2.

При выполнении этой процедуры надо быть осторожным с обновлением параметров элементов. Если, например, у резистора есть параметр Value, через который вы вносили на схему своё собственное значение для каждого резистора, то неправильное обновление параметров из библиотеки может обнулить все введённые ранее данные. Убедитесь, что в схеме поменялась графика изменённого в библиотеке элемента.

4.Верните сделанные изменения в библиотечном элементе в первоначальный вид, затем поменяйте два вывода местами. Проделайте все те же операции по передаче данных в схему и посмотрите, какой вид она примет.

5.Перестройте электрическую схему, поменяв местами присоединение к какому-

либо элементу у двух цепей. Запустите команду Design\Update PCB Document... .

Измените файл ECO так же, как вы это делали при обновлении схемы. Откройте топологический файл и посмотрите результаты действия механизма ECO. Обратите внимание, что ECO не трассирует соединения, не размещает сам элементы, он только фиксирует изменения и удаляет отрезки цепей, «конфликтующие» с новой схемой.

Дорабатывать топологию придётся самостоятельно.

6.Добавьте в топологию новый элемент и создайте для него несколько соединений с остальной схемой. Осуществите обратную передачу данных из топологии в схему, запустив команду Design\Update Schematic In. Выполните ECO

ипосмотрите результаты его действия на электрической схеме.

7.Откройте топологию платы и запустите процедуру Tools\Pin\Part Swapping.

Изучите самостоятельно принцип её работы. Добейтесь того, чтобы в топологии произошли перестановки цепей у эквивалентных выводов, и чтобы эти изменения отразились на электрической схеме.

8. Осуществите полную проверку целостности проекта; убедитесь, что его библиотеки, схемы и топология соответствуют друг другу. Для этого проверьте топологию платы на соблюдение правил проектирования, запустив команду

Tools\Design Rule Check и настроив в ней список проверок (рис.12.3).

113

Проверяемые правила

Настройки отчета

Рис.12.3.

В результате проверки сформируется отчёт с подробным описанием обнаруженных несоответствий (рис.12.4).

Рис.12.4.

В топологическом файле нарушения будут выделены специальными знаками

(рис.12.5).

Неразведенная связь

Нарушения в полигоне

Рис.12.5.

114

Соответствие топологии и электрической схемы проверяется запуском команды

Design\Update Schematic… из топологического редактора или Design\Update PCB…

из схемотехнического редактора соответственно. Если после запуска этой команды появляется список планируемых к выполнению действий, значит, схема и топология не соответствуют друг другу.

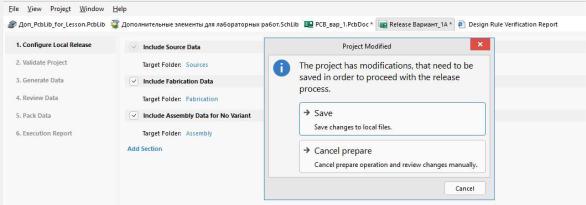

Последняя проверка целостности проекта осуществляется командой project\Project Releaser, которая проверит, все ли запланированные выходные файлы проекта сформированы и обновлены. В случае обнаружения несоответствий будут выданы предупреждения системы (рис.12.6).

Рис.12.6.

Сохраните все файлы проекта, включая файлы-отчеты о проверках, и предъявите их преподавателю, ответьте на контрольные вопросы.

Контрольные вопросы

1.Что такое механизм ECO, какие функции он выполняет?

2.Как поменять графику схемотехнического элемента во всей схеме сразу?

изменив элемент в схеме, осуществить обратный процесс, т.е. обновить библиотеку?

5. Как передаются данные об изменениях схемы в топологию, что при этом происходит с топологией?
