1.4 ПРИКЛАД ДОСЛІДЖЕННЯ КОЛА
Для схеми, що наведена на рис.1.3, проведемо наступне моделювання у середовищі MathCAD.
j := |
|
|
|
|
|
C := 2.5 10− 6 |
L := 2.5 10− 3 |
R := 0.25 103 |
||
−1 |
||||||||||
τ0 := R C |
τ0 = 6.25 × 10− 4 |
|
|
|||||||
|
|
1 |
|
3 |
|
|
||||
ωs := |
|
|
|
|
ωs = 1.6 × 10 |
|
|
|||
|
τ0 |
|
|
|||||||
fs := |
|
ωs |
|
fs = 254.648 |
|
|
||||
|
2 π |
|
|
|||||||
|
|
|
|
|
|
|||||
0.1 fs = 25.465 |
10 fs = 2.546 × 103 |
|
||||||||
|
|
1 |
|
|
|
|
||||
K(f) := |
|
|
|
|
||||||
1 + j 2 π f τ0 |
|
|
||||||||
1
0.8
0.6
K(f)
0.4
0.2
0 |
1×103 |
2×103 |
0 |
f
12
0
−20
arg(K(f)) 180 − 40
π − 60
− 80 |
|
|
− 100 |
1×103 |
2×103 |
0 |
f
Для АЧХ рівень коефіцієнта передавання складає:
-на 0.1fs – 0,995; -на fs – 0,707; -на 10fs – 0,1.
Для ФЧХ рівень коефіцієнта передавання складає:
-на 0.1fs – -5,70; -на fs – -450; -на 10fs – -84,30.

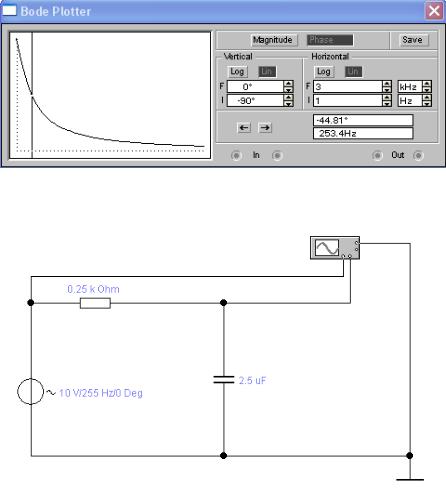

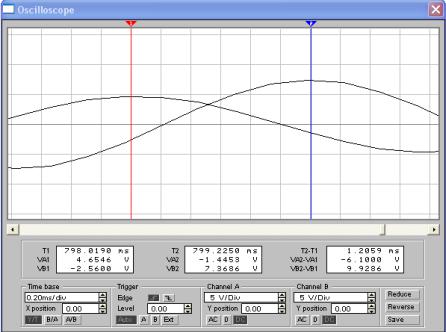

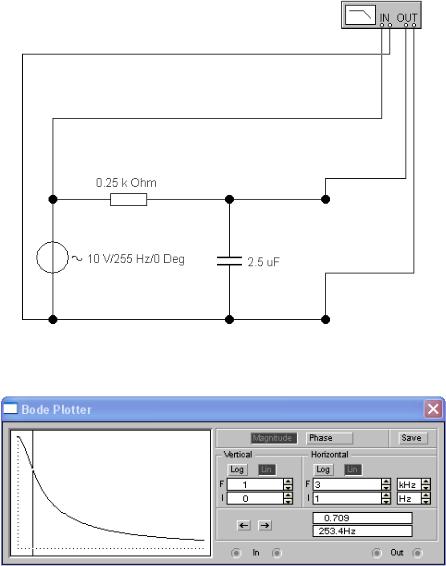

Далі проводимо аналогічне моделювання у середовищі EWB.
13
14
15
1.5ЗМІСТ ЗВІТУ
1.Короткі теоретичні відомості, розрахункові формули, схеми, які досліджували.
2.Значення, сталої часу τ0, частоти зрізу fз та комплексного коефіцієнта передавання кола K(ω) .
3.Графіки амплітудно-частотної і фазочастотної характеристик
коефіцієнта передавання кола у діапазоні 0... 10ωз. Значення рівень коефіцієнта передавання (у разах) на частотах 0.1ωз, ωз та 10ωз.
4.Значення амплітуди змінного струму на частотах 0.1ωз, ωз та
10ωз.
5.Короткі висновки по роботі.
