Система размыва донных отложений типа “Диоген” предназначена для устранения осадка парафина со дна резервуара. Наилучший результат достигается при работе мешалок в период закачки нефти, но иногда они включаются и при откачке.

Вибрационные сигнализаторы уровня жидкости предназначены для отслеживания критических уровней нефти в резервуаре и выдачи сигнала на отключение насосов и управление задвижками при аварийном значении.

Применение данных средств автоматизации позволяет:

повысить надежность срабатывания системы и обеспечить своевременную передачу сигнала об отклонениях на средний и верхний уровень АСУ ТП, что предотвращает аварии в резервуарном парке;

повысить надежность работы и срок службы технологического оборудования, благодаря отсутствию недопустимых воздействий;

снизить эксплуатационные затраты и расходы на обслуживание и ремонт.

6.3 Методика расчета экономической эффективности проекта

Под экономической эффективностью понимается относительная величина, получаемая в результате сопоставления экономического эффекта с затратами, вызвавшими этот эффект.

Для оценки эффективности инвестиционных проектов применяются методы дисконтированной оценки, которые базируются на учете временного фактора. Они учитывают временной фактор с позиции стоимости денег в будущем.

Расходы и доходы, распределенные по времени, приводятся к единому моменту времени - расчетному или базовому моменту. Расчетным или базовым моментом считается дата начала реализации объекта или начало производства продукции.

Процедура приведения разновременных доходов и расходов к базовой дате называется дисконтированием.

Одним из показателей экономической эффективности является чистый дисконтный доход (ЧДД), который определяется как сумма текущих эффектов за весь расчетный период. Проект считается прибыльным и его следует принять, если чистый дисконтный доход (ЧДД) больше нуля.

На практике часто пользуются следующей формулой для определения ЧДД:

, (6.1)

где t -       год расчетного периода;

N - плановый срок обновления системы, лет;

ЧД - чистый доход в году t, руб.;

α_t - коэффициент дисконтирования.

В качестве начального года расчетного периода принимается год начала финансирования работ по осуществлению мероприятия, включая проведение научных исследований. Конечный год t_N расчетного периода определяется моментом завершения установленного жизненного цикла проектируемой системы, зависящий от планового срока обновления средств автоматизации по условиям их использования или срока службы (с учетом морального старения).

Приведение разновременных затрат и результатов всех лет периода реализации мероприятия к расчетному году осуществляется путем умножения их величины за каждый год на коэффициент дисконтирования, рассчитываемый по формуле

, (6.2)

где r - величина ставки дисконта, r =10%.

Важным фактором, влияющим на оценку эффективности проекта, является ставка дисконта. Величина ставки дисконта обычно применяется на уровне ссудного процента. Чем меньше ставка, тем эффективность проекта больше.

Для определения величины чистого дохода, приходящегося на рубль капиталовложений, используется индекс доходности (ИД), который определяется отношением суммы дисконтированных эффектов к сумме дисконтированных капитальных вложений:

,(6.3)

где К - капитальные вложения, руб.

Срок окупаемости с учетом дисконтирования (Т_ок) - продолжительность периода от начального момента до момента окупаемости, расчет которого проводится графически или по формуле

.(6.4)

Внутренней нормой доходности (ВНД) называется такое положительное число , что при норме дисконта  ЧДД проекта обращается в нуль, при всех больших значениях  - ЧДД отрицателен, при всех меньших значениях - ЧДД положителен. ВНД определяется графическим методом по зависимости накопленного ЧДД от ставки дисконтирования r.

ВНД показывает максимальную ставку платы за инвестиции, при которой они остаются безубыточными.

6.4 Расчет экономической эффективности проекта

К единовременным вложениям относятся затраты на разработку, приобретение, монтаж и наладку приборов и оборудования.

Затраты по капитальным вложениям в систему размыва донных отложений и на вибрационные сигнализаторы уровня сведены в таблицу 6.2.

Таблица 6.2 - Определение капитальных вложений в систему размыва донных отложений и на вибрационные сигнализаторы уровня

Эксплуатационные затраты рассчитываются по формуле

 (6.5)

где З - эксплуатационные затраты на систему, руб.;

Зот - затраты на заработную плату, тыс. руб.;

Т_Р - затраты на текущий ремонт, тыс. руб.;

З_ЭЛ - затраты на электроэнергию, руб.;

А - амортизационные отчисления, руб.

Затраты на оплату труда персонала, обслуживающего технические средства, определяется по формуле:

 (6.6)

где ЗП - заработная плата на одного человека, руб.;

n - число рабочих, человек;

t - время, число месяцев;

k_р - районный коэффициент, К_р =15%;

k_есн - единый социальный налог, k_р = 34,5%.

Резервуарный парк и входящую в АСУ ТП систему размыва донных отложений непосредственно обслуживают два электромеханика с окладом 7 876 рублей, один инженер с окладом 10 632 рублей.

Для того чтобы система была эффективной, затраты на текущий ремонт должны составлять не более 10% от капитальных вложений. Внедряемая система имеет высокую степень надежности.

Величина амортизационных отчислений:

 (6.7)

где N_A -      норма амортизационных отчислений, %;

К  -  капитальные вложения, тыс. руб.

Норма амортизационных отчислений NA = 10% с учетом планового срока обновления системы 10 лет.

Результаты расчета эксплуатационных затрат приведены в таблице 6.3.

Таблица 6.3 - Расчет эксплуатационных затрат по системе размыва донных отложений и на вибрационные сигнализаторы уровня

Внедрение системы размыва донных отложений и установка вибрационных сигнализаторов уровня дает ряд преимуществ:

уменьшилось число аварий и сократилось время простоев;

повысилась надежность работы РП за счет отсутствия преждевременного износа оборудования;

снизилась трудоемкость работ по эксплуатации оборудования, сбору, обработке и передаче информации;

сократилась численность обслуживающего персонала.

Экономия от использования системы размыва донных отложений и вибрационных сигнализаторов уровня дана в таблице 6.4.

Таблица 6.4 - Расчет выгод от реализации системы размыва донных отложений и вибрационных сигнализаторов уровня

Прибыль от проекта определяется по формуле

,(6.8)

где  - прибыль в году t;

В - выгоды от реализации проекта, тыс. руб.;

З - текущие затраты без учета амортизации, тыс. руб.;

А - амортизационные отчисления, тыс. руб.;

Н_имt - налог на имущество в году t, тыс. руб.,

,        (6.9)

где К_о - остаточная стоимость имущества, тыс. руб.;

Н_им - ставка налога на имущество, Н_им = 2,2 %.

Чистая прибыль равна прибыли от реализации проекта:

, (6.10)

где  Н_{пр t}   -       налог на прибыль в году t, тыс. руб.

, (6.11)

где Н_пр - ставка налога на прибыль, Н_пр = 20 %.

Чистый дисконтированный доход и коэффициент дисконтирования определяем по формулам (6.1) и (6.2).

В результате расчетов получаем, что ЧДД > 0, следовательно, применение системы размыва донных отложений и вибрационных сигнализаторов уровня целесообразно с экономической точки зрения.

На рисунке 6.1 изображены потоки денежных средств.

- ЧДД; 2 - НЧДД

Рисунок 6.1 - Изменение денежных потоков для системы размыва донных отложений и вибрационных сигнализаторов уровня

Индекс доходности, рассчитанный по формуле (6.3), составляет 1,34.

Срок окупаемости проекта определяем по графику (рисунок 6.2) для анализа эффективности единовременных затрат на разработку и внедрение. Он составляет примерно 7 лет.

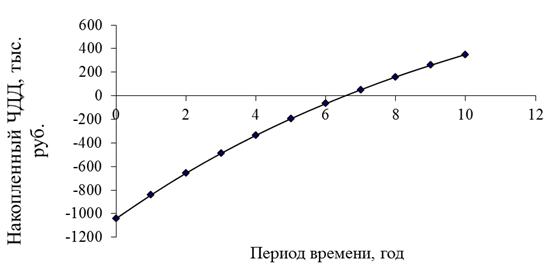

Рисунок 6.2 - Срок окупаемости системы

Для определения ВНД строим кривую зависимости ЧДД от нормы дисконта. Результаты вычислений сведены в таблицу 6.5, по которой построен график 6.3.

Таблица 6.5 - Расчет ЧДД и НЧДД для определения ВНД системы размыва донных отложений и вибрационных сигнализаторов уровня

Рисунок 6.3 - Определение внутренней нормы доходности системы

Пересечение кривой ЧДД с нулевой линией - около 17,5% - есть ВНД.

Показатели экономической эффективности проекта внедрения системы размыва донных отложений и вибрационных сигнализаторов уровня приведены в таблице 6.6. Результаты свидетельствуют о достаточно высокой экономической эффективности проекта, что подтверждает прибыльность внедрения данной системы автоматизации.

ЗАКЛЮЧЕНИЕ

В процессе решения задач данного дипломного проекта было проведено изучение технологии эксплуатации резервуарного парка ЛПДС «Субханкулово» ОАО «АК «Транснефть»», а также состава его оборудования.

В ходе изучения средств автоматизации объекта был выявлен ряд недостатков, требующих устранения. Вследствие чего мной внесено предложение заменить устаревшее оборудование более современным и надежным. В частности проект предусматривает замену поплавкового сигнализатора предельного уровня СУЖ-П-И вибрационным сигнализатором уровня. Для этого был проведен анализ наиболее распространенных моделей, составлена сравнительная таблица их характеристик. Также было предложено внедрение ранее не использовавшегося устройства, служащего для размыва донных отложений. Кроме того составлен алгоритм автоматического управления задвижками резервуара и электродвигателем электромеханической мешалки типа «Диоген». Рассчитана система молниезащиты резервуара и проведен анализ экономической эффективности проекта.

Реализация данного проекта позволит точнее производить коммерческий учет нефти, уменьшит затраты на обслуживание и ремонт оборудования, увеличит срок его эксплуатации и сократит количество ложных срабатываний.

Считаю целесообразным проведение модернизации не только на производстве, но и во всех остальных сферах жизни, ведь улучшение - это всегда движение вперед, к более качественной и безопасной жизни. В этом смысле автоматизация является неотъемлемой частью развития человечества.
